DE OUTPUTmodule 32 PUNT NEGATIEVE LOGICA 5/12/24 VDC VAN GE IC693MDL752

DE OUTPUTmodule 32 PUNT NEGATIEVE LOGICA 5/12/24 VDC VAN GE IC693MDL752

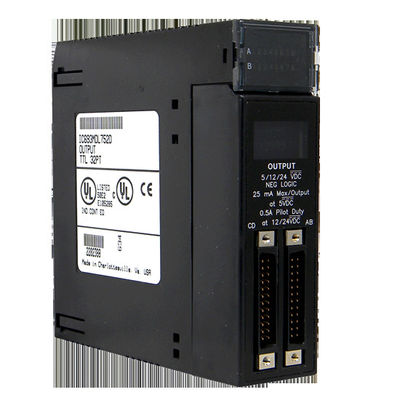

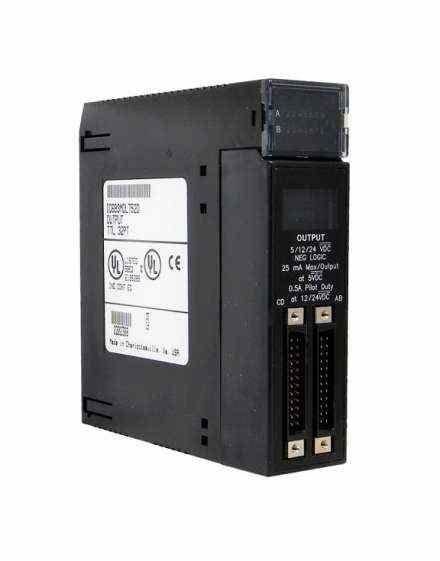

Productinformatie GE IC693MDL752:

IC693MDL752 is een dual-mode afzonderlijke outputmodule van de van het het Controlemechanisme (PLC) product van de Reeks 90-30 Programmeerbare familie Logica. Deze die productfamilie wordt vroeger vervaardigd door GE Fanuc nochtans, onlangs door Emerson Automation wordt verworven. Deze module steunt 12/24 VDC wijze en de wijze van 5VDC TTL, de negatieve module van de logicaoutput. Het kenmerkt Tweeëndertig (32) puntoutput in groepen van Vier (4) met elke groep die Acht (8) outputkanalen elk hebben.

Afhankelijk van de werkende wijze van de module, varieert de outputstroom per punt. Specifiek, met 12/24 VDC wijze, is de classificatie van de outputstroom van de module 0,5 Ampères per punt, 4 Ampères per groep, en 3 Ampères maximum per gemeenschappelijke speld terwijl wanneer gevormd om bij TTL-wijze te werken, elk outputkanaal een classificatie van de outputstroom van 0,25 mA heeft. Op dezelfde manier varieert het outputvoltage afhankelijk van de geselecteerde wijze. Bij 12/24 VDC wijze, is de waaier van het outputvoltage 10,2 - 28,8 VDC met een nominale output van 24 VDC. Voor TTL-wijze, is de waaier van het outputvoltage 4,75 VDC - 5,25 VDC met een nominaal outputvoltage van 5 VDC.

De elke outputgroepen zijn onafhankelijk configureerbaar om op 12/24 VDC of TTL- te werkenwijze die operationele flexibiliteit verstrekken. Deze module heeft isolatie van 1500 volts tussen de gebiedskant en logicakant en 250 Volts tussen groepen geschat. Twee (2) methodes worden geadviseerd wanneer het bedrading van uitvoerapparaten aan deze module in het bijzonder, de directe methode met het gebruik van IC693CBL327 en IC693CBL328 pre-getelegrafeerde kabels waar één eind een pre-assembled schakelaar is terwijl het andere eind van de kabel lood vliegt. Een andere gesteunde methode is de TBQC-methode die een eindblok gebruiken snel verbindt.

IC693MDL752 is 5 tot 24 Volts de gelijkstroom geschatte van de de logicaoutput van TTL negatieve module voor Reeks 90-30 PLCs van GE Fanuc. De module van de de logicaoutput van IC693MDL752 negatieve verstrekt 32 afzonderlijke die output in 4 groepen wordt geschikt die van elkaar geïsoleerd zijn. Elke groep van 4 output heeft zijn eigen gemeenschappelijk. De output op de module daalt typeoutput of verbiedt logicaoutput waarvoor de staat aan een actieve lage outputstaat beantwoordt. De module van de de logicaoutput van IC693MDL752 negatieve heeft 2 werkende wijzen. Op de TTL-wijze, kan de moduleoutput ladingen over 5 Volts schakelen gelijkstroom-voltage en zij kunnen een piekstroom van 25 milliamps per punt dalen. Op de 12/24 Voltsgelijkstroom wijze, kan de moduleoutput ladingen meer dan 12 tot 24 Volts van gelijkstroom schakelen en zij kunnen een piekstroom van 0,5 Ampèren per punt dalen.

Elke groep output op de module van de de logicaoutput van IC693MDL752 negatieve kan op de werkende wijze worden gebruikt die voor om het even welke bepaalde toepassing wordt vereist. Wanneer het gebruiken van verschillende groepen op verschillende werkende wijzen, zouden de gevolgen van elektrolawaai moeten worden overwogen. Geïntegreerde één trekt weerstand uit wordt verstrekt voor elk outputpunt. Backplane de isolatie tussen de logicakant en gebiedskant wordt verstrekt door optokoppelingen. De LEIDENE indicatoren op de module van de de logicaoutput van IC693MDL752 negatieve verstrekken statusupdates voor de outputpunten. De module van de de logicaoutput van IC693MDL752 negatieve gebruikt 32 beetjes afzonderlijke outputgegevens.

De verbindingen van de module van de de logicaoutput van IC693MDL752 negatieve aan outputkringen worden gemaakt door 2 mannelijke 24 speldschakelaars die aan de voorkant van de I/O module worden opgezet. De maximum huidige outputclassificaties op de TTL-wijze en op de 12/24 Voltswijze zijn 25 milliamps en 0,5 Ampèren per punt, respectievelijk.

Specificaties:

IC693MDL752 details:
