Productinformatie GE IC693MDL931:

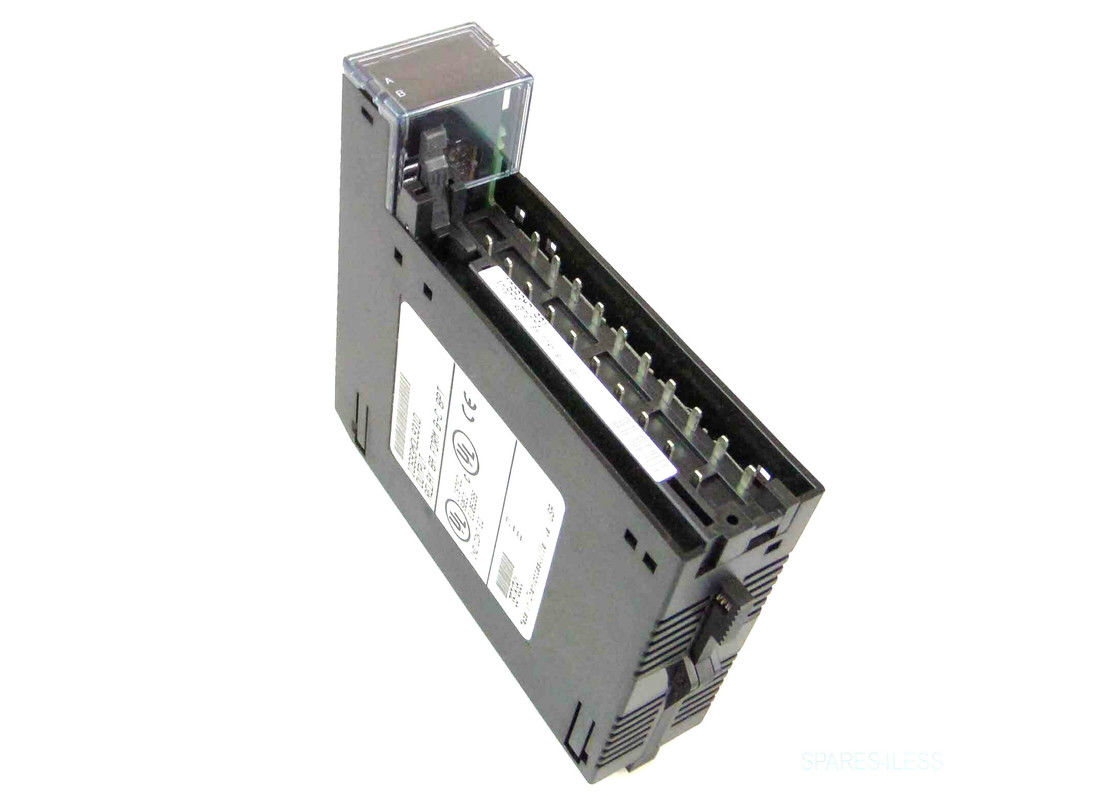

IC693MDL931 is een Geïsoleerde module van de Relaisoutput van het 90-30 Programmeerbare Logicacontrolemechanisme Series Manufactured door GE Fanuc. Het heeft nominaal een nominale spanning van 24 volts van gelijkstroom, 120/240 volts AC, 50/60 Herz. Elke geïsoleerde output is voor 8 Ampère weerstand biedend maximum, en 20 Ampèren maximum per module voor UL-installaties.

Het voorziet de gebruiker van 4 normaal-gesloten en 4 van het Vormc relais kringen voor het controleren van outputladingen. Elke kring heeft een capaciteit van de outputomschakeling van 8 ampèren voor de normaal-gesloten contacten of de normaal open contacten. Ook, is elk outputrelais geïsoleerd van de andere relais, en elk relais heeft een afzonderlijke gemeenschappelijke terminal van de machtsoutput. IC693MDL931, als rest van Reeks 90-30, is een goedkope oplossing voor high-availability toepassingen, zoals: motoraanzetten, solenoïden, en indicatoren. De gebruiker moet de AC of gelijkstroom-bevoegdheid leveren die de gebiedsapparaten in werking te stellen aan deze module worden aangesloten.

Wanneer de IC693MDL931-module met gelijkstroom-voeding IC695PSD040 of PSD140 wordt gebruikt, zouden de speciale voorzorgsmaatregelen moeten worden genomen omdat het opgeven in het bronvoltage door deze module zal worden gezien en kan relaisopgeven veroorzaken. Er zijn geen zekeringen op deze module. De IC693MDL931-module heeft op zijn plaats LEIDENE indicatoren, die het ON/OFF statuut van elk punt, worden gevestigd bij de bovenkant van de module verstrekken. LEDs wordt geschikt in twee horizontale rijen met acht groene LEDs in elke rij. Deze module gebruikt de hoogste die rij A1 door 8 (punten 1 door 8) wordt geëtiketteerd voor outputstatus; de bodemrij wordt niet gebruikt en zekeringsleiden wordt niet gebruikt.

Een tussenvoegsel gaat tussen de binnen en buitenoppervlakte van de scharnierende deur. De oppervlakte naar de binnenkant van de module (wanneer de scharnierende deur) wordt gesloten heeft kring bedradingsinformatie, en de informatie van de kringsidentificatie kan worden geregistreerd over de buitenoppervlakte. De buiten linkerrand van het tussenvoegsel is met kleurcodes rood om op een module met hoog voltage te wijzen. IC693MDL931 kan in om het even welke I/O groef van een 5 of 10 groefgrondplaat zoals een RX3i of in een Reeks 90-30 PLC systeem worden geïnstalleerd. Het is zeer belangrijk om op te merken dat deze module niet compatibel met hete ruilmiddelverrichtingen in om het even welke backplane is. Het hete verwijderen van of het opnemen van deze module in backplane kan schade aan de module of andere systeemcomponenten veroorzaken.
