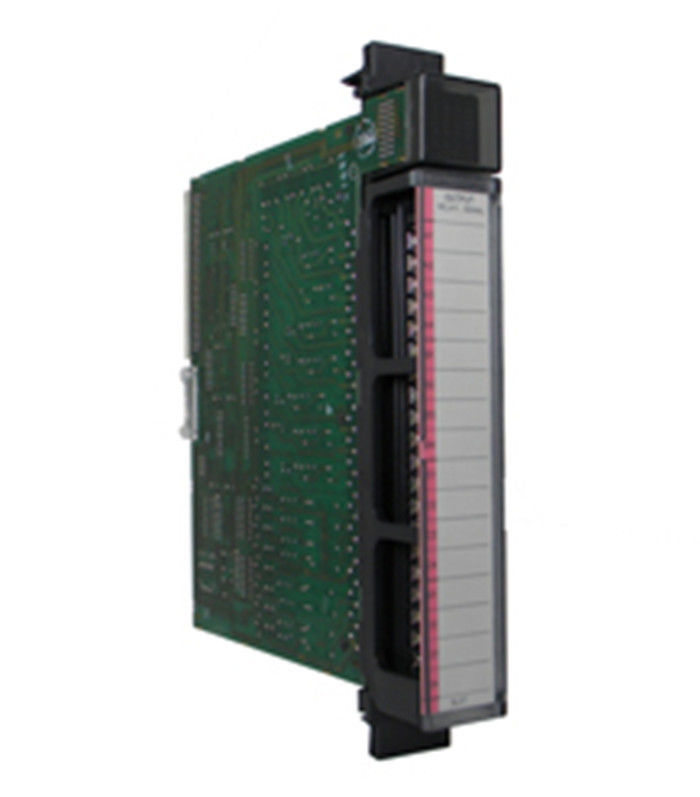

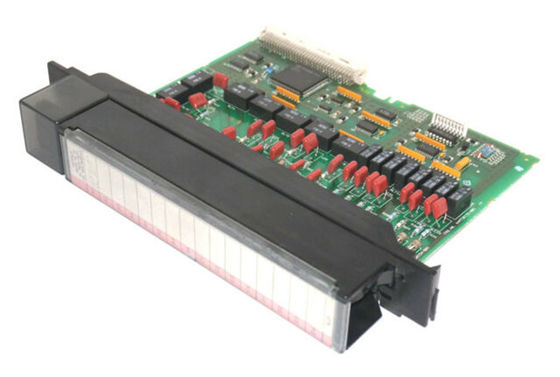

DE OUTPUTmodule 16 VAN GE IC697MDL940 DE OUTPUT VAN HET PUNTrelais 16 AMPÈREN 120/240 VAC OF 5/24/125 VDC 480 VA OF 60 WATTS

DE OUTPUTmodule 16 VAN GE IC697MDL940 DE OUTPUT VAN HET PUNTrelais 16 AMPÈREN 120/240 VAC OF 5/24/125 VDC 480 VA OF 60 WATTS

Productinformatie GE IC697MDL940:

IC697MDL940 is een het Controlemechanisme (PLC) module van de Reeks 90-70 Programmeerbare Logica, specifiek een module van de Relaisoutput met een totaal van Zestien (16) kanalen van de relaisoutput. Specifiek, heeft het Acht (8) output van het Vormc Contact en Acht (8) Vorm A of normaal Open (N.O.) in Twee (2) groepen van (4) Vorm Vier A contacteert elk kanaal. Deze module heeft een nominale voltageclassificatie van 120/240 VAC of 5/24/125 VDC met een maximummachtsconsumptie van 480 VA voor AC ladingen of 60 watts voor gelijkstroom-ladingen.

Het heeft maximumladings huidige classificaties van 2,0 ampèren van 5 tot 265 VAC bij 47-63 Herz; 2,0 ampèren van 5 tot 30 VDC; 0,2 ampèren van 31 tot 125 VDC en 0,2 ampèren van 31 tot 150 VDC toepasselijk voor Vorm A contacteren output slechts terwijl de minimum de ladingsstroom van de module 10 mA is. Elk outputkanaal heeft een maximumreactietijd van Mej. 10 voor beide aan en uit signaalovergang en omschakelingsfrequentie van 20 Cycli per minuut wanneer gebruikt met een aanleidinggevende lading. De outputrelais van deze module zijn vaste rol, die ankertype bewegen terwijl outputcontact van zilveren legering met een maximumcontactweerstand van 0,2 Ohms en het verwachte contactleven van 20.000.000 verrichtingen voor mechanische verrichtingen en 1.000.000 elektroverrichtingen bij weerstand biedende aanleidinggevende lading worden opgenomen. Elke output van IC697MDL940 is geïnstalleerd met een 3 die Ampèrezekering als ingebouwde kanaalbescherming wordt gebruikt langs een schokdemperkring die uit een 47 Ohmweerstand en condensator met 0,015 µfd capacitieve weerstandswaarde bestaat.

De IC697MDL940-module van het outputrelais is een module van het outputrelais door GE Fanuc wordt en wordt vervaardigd ontworpen die. De module wordt typisch gebruikt met GE-PLC apparaten van Reeks 90-70 en het is uitgerust met 3-ampère schatte zekeringen voor bescherming. De module heeft het typisch contactleven van 300.000 tot 1.000.000 verrichtingen en het heeft een maximumladingsstroom van 0,1 tot 2 Ampèren voor een weerstand biedende lading en 0,05 tot 1 Ampère voor een aanleidinggevende lading. Deze bepaalde module van GE wordt Fanuc ontworpen voor zowel AC als gelijkstroom-verrichting en het omvat werkende voltageclassificaties van 120 tot 240 Volts AC of 5, 24, of 125 Volts van gelijkstroom.

De module heeft 16 output en het kenmerkt een werkende frequentie van 47 tot 63 Hertz (voor AC voltage slechts). De configuratie van de outputpunten omvat 8 gevormde punten in Vorm C en zelfde die aantal punten in Form A. worden gevormd. De outputpunten in Vorm C zijn geïsoleerd en andere punten worden geplaatst in 2 groepen.

De classificatie van het isolatievoltage van de module van het de outputrelais van GE Fanuc IC697MDL940 is 1500 Volts en zijn omschakelingsfrequentie is 20 cycli per minuut voor een aanleidinggevende lading. De module heeft een maximumlekkage van de outputstroom van 1 milliAmp bij 120 Volts AC en een maximumladingsstroom van 16 Ampèren per module of 4 Ampèren per groep. De geschatte stroom van de IC697MDL940-module is 750 milliAmps. De de reactietijd van de module is 10 milliseconden en het kenmerkt een maximummachtsclassificatie van 480 volt-Ampèren voor AC ladingen en 60 Watts voor gelijkstroom-ladingen. De IC697MDL940-module heeft zilveren legeringscontacten met een 0,2-ohm maximumweerstandsclassificatie. De module heeft een vast rolrelais met een bewegend anker.

Technische Informatie:

IC697MDL940 details:


Nota:

Eigenschappen:
? 16 punten - 8 geïsoleerde Vorm C - 2 groepen van 4 Vorm A
? 2 ampère per de capaciteit van de puntomschakeling
? RC schokdemper en zekeringsbescherming per punt
? Geen vereiste gebruikersmacht
? Verwijderbare gebied bedradingsterminal
