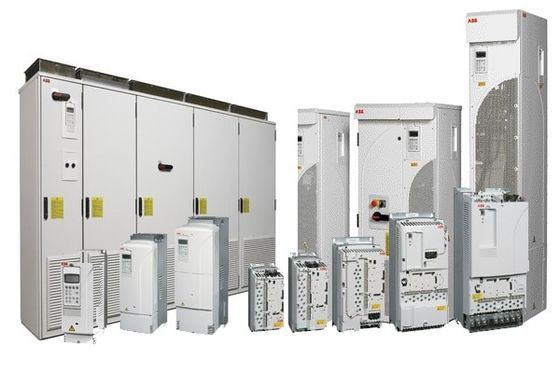

De frequentieomschakelaar 50/60Hz 37 kW-outputstroom 80A van ABB ACS800-01-0050-3+P901

ABB ACS800-01-0050-3+P901 frequentieomvormer 50/60Hz 37 KW uitgangsstroom 80A

Informatie over het product ABB ACS800-01-0050-3+P901 :

De industriële aandrijfmodules van ABB zijn bedoeld voor systeemintegratoren en/of machinebouwers die hun eigen toepassingen ontwikkelen.met inbegrip van de structuur van de kast en de benodigde softwarefuncties.

De ACS800-modules bevatten alles wat nodig is voor een volledige aandrijving, er is bijvoorbeeld altijd een ingebouwde harmonische filterschok.Er is ook een ruime keuze aan ingebouwde opties zoals EMC-filtering en verschillende I/O- en communicatieoptiesNaast deze is ook een selectie van externe accessoires beschikbaar.

Alle modules kunnen naast elkaar worden gemonteerd.De documentatie geeft voorbeelden van verschillende installaties van kasten, voorbeelden van tekeningen en aanwijzingen voor de keuze van hulpmiddelen.De flexibiliteit en programmeerbaarheid van de modules maken ze zeer geschikt voor verschillende toepassingsbehoeften op verschillende industriële gebieden..

• Klassen van behuizing IP21 en IP55
• Direct koppelregeling (DTC) als standaard
• EMC-filter, verstikkings- en remhelikopter
• Ondersteunt een breed scala aan veldbusprotocollen
• Flexible I/O- en encoderopties
• Wereldwijde goedkeuring: CE, UL, cUL, CSA, C-Tick, GOST R
• Veelzijdige verbindingen en communicatie
• In alle framegroottes ingebouwde remhelikopter (standaard/optioneel)

Productsoort:
In de volgende speciale toepassingen wordt aanbevolen de Scalar Control-modus te activeren:
1) indien de belasting niet gelijk verdeeld is tussen de motoren,
2) indien de motoren van verschillende afmetingen zijn, of
3) if the motors are going to be changed after the motor identification ï If the nominal current of the motor is less than 1/6 of the nominal output current of the drive ï If the drive is used without a motor connected (eIn de Scalar Control-modus zijn enkele standaardfuncties niet beschikbaar.

Feitelijke signalen Er zijn verschillende werkelijke signalen beschikbaar:

• De frequentie, de stroom, de spanning en het vermogen van de aandrijving
• Stroomspanning en gelijkstroomspanning van het intermediaire circuit
• Actieve besturingslocatie (Local, EXT1 of EXT2) ï Referentiewaarden
• Inrichtingstemperatuur ï Werktijdteller (h), kWh-teller
• Digitale en analoge I/O-status
• PID-controller werkelijke waarden (indien de macro PID Control is geselecteerd) Drie signalen kunnen gelijktijdig op het scherm van het bedieningspaneel worden weergegeven.Het is ook mogelijk om de waarden te lezen via de seriecommunicatieverbinding of via de analoge uitgangen.

Deelnummer Frame HP      AL HP AH

ACS800-U1-0001-2+P901 R2 1 4.7 0.75 3.5
ACS800-U1-0002-2+P901 R2 1.5 6.6 1 4.6
ACS800-U1-0003-2+P901 R2 2 8.1 1.5 6.6
ACS800-U1-0004-2+P901 R2 3 11 2 7.5
ACS800-U1-0006-2+P901 R3 5 21 3
ACS800-U1-0009-2+P901 R3 7.5 27 5 1 7
ACS800-U1-0011-2+P901 R3 10 34 7.5 25
ACS800-U1-0016-2+P901 R4 15 42 10 31
ACS800-U1-0020-2+P901 R4 20 54 15 42
ACS800-U1-0025-2+P901 R5 25 69 20 54
ACS800-U1-0030-2+P901 R5 30 80 25 68
ACS800-U1-0040-2+P901 R5 40 104 30 80
ACS800-U1-0050-2+P901 R6 50 132 40 104
ACS800-U1-0060-2+P901 R6 60 157 50 130
ACS800-U1-0070-2+P901 R6 75 192 60 154

ACS800-01-0050-3+P901 De details:
