DE OUTPUTmodule 8 PUNT 2 AMPÈRE 120/240 VAC VAN GE IC693MDL330

DE OUTPUTmodule 16 VAN GE IC697MDL940 DE OUTPUT VAN HET PUNTrelais 16 AMPÈREN 120/240 VAC OF 5/24/125 VDC 480 VA OF 60 WATTS

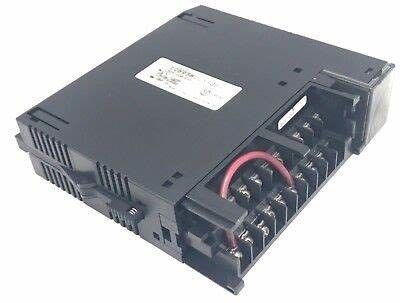

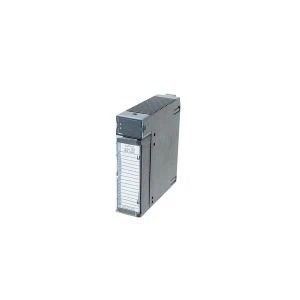

Productinformatie GE IC693MDL330:

IC693MDL330 is een 120/240volt, 2-ampère AC Outputmodule voor Reeks 90-30 van GE Fanuc. De module verstrekt vier outputpunten in elk van zijn twee geïsoleerde groepen voor een totaal van acht. Het twee Lagerhuis is geen samenstelling voor deze module. Dit staat elke groep toe om op volledig individuele AC-Geleverde fasen te presteren. Alternatief, kunnen zij allen ook werken gebruikend dezelfde levering. Elke groep heeft ook de bescherming van een 5 ampèrezekering voor gemeenschappelijk elk. Er is een RC-schokdemper op zijn plaats voor elke output tegen voorbijgaand elektrolawaai op de machtslijn te beschermen.

De waaier van het outputvoltage voor deze module is 85 tot 264 volts AC, 50/60 Herz. De outputstroom is 2 ampères maximum per punt. Per groep, bedraagt het maximum 4 ampèren 40 °C (104 °F). IC693MDL330 verstrekt de stroom van de hoog-graadtoevloed (10x de geschatte huidige 20 ampères maximum voor één cyclus), makend de output geschikt om een brede waaier van aanleidinggevende en gloeiende ladingen te controleren. De minimumladingsstroom is 100 mA.

De gebruiker moet Wisselstroom voor werkende die ladingen verstrekken met output worden verbonden. Gelijkstroom wordt niet gesteund. De IC693MDL330-module heeft LEIDENE indicatoren bij de bovenkant, die de ON/OFF status voor elk punt tonen. Er zijn twee horizontale rijen met acht groene LEDs elk, evenals leiden één op het centrum tussen de twee rijen. Acht hogere LEDs, die A1 door 8 worden geëtiketteerd, wijzen output op status. Rode leiden van „F“ wijst op een opgeblazen zekering, die tonen als dit gebeurt. IC693MDL330 heeft een tussenvoegsel tussen de binnen en buitenoppervlakte van de scharnierende deur. Wanneer de scharnierende deur wordt gesloten, kunnen de oppervlakte de binnenkant van de de kring van modulevertoningen bedradingsinformatie onder ogen zien, en de informatie die van de kringsidentificatie op het buitenoppervlak worden geregistreerd. De externe linkerrand van het tussenvoegsel is met kleurcodes rood om op een module met hoog voltage te wijzen. IC693MDL330 heeft een reactietijd van 1 Mej.maximum, terwijl de WEG reactietijd ½ cyclusmaximum is. Zijn machtsconsumptie bedraagt 160 mA (met alle output) van 5 voltagesbus op backplane.

Technische Informatie:

IC693MDL330 details:

Ons merk:
