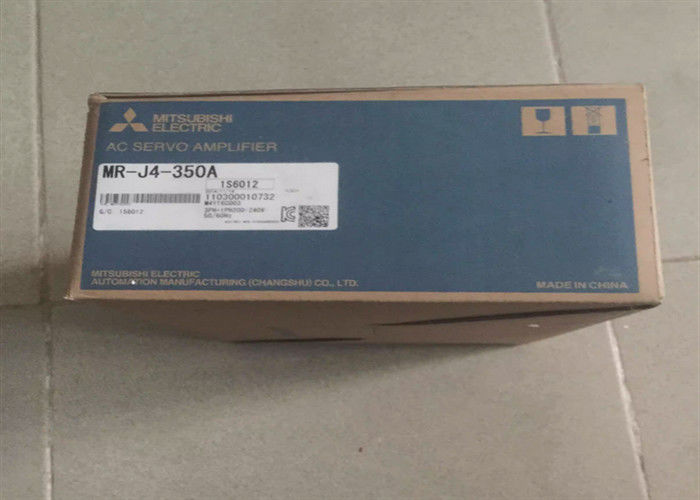

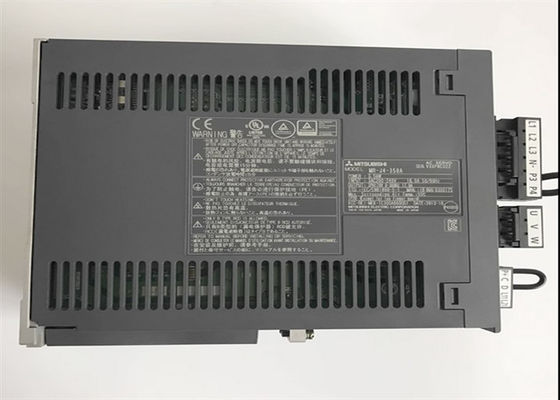

M.-j4-350A de Industriële Servoaandrijving melservo-J4 van Mitsubishi driefasen

M.-j4-350A de Industriële Servoaandrijving melservo-J4 van Mitsubishi driefasen

Productdetails van de Industriële Servoaandrijving van M.-j4-350A Mitsubishi

• Product nr: M.-j4-350A

• Fabrikant: Mitsubishi Electric

• De reeksen noemen: Melservo-J4 reeks 1-as Servoversterker

• Bevelinterface: Interface voor algemeen gebruik

• Voltageklasse: 200V

• Motornominaal vermogen: 3.5 [kW]

• Servoversterkermodel: M.-j4-350A

• outputnominale spanning: AC170 in drie stadia V

• de output schatte stroom: 17.0 [A]

• Voltage en frequentie (Nota 1): AC200 in drie stadia V ~ 240 V, Herz 50 Herz/60

• Geschatte stroom (Nota 14): 16.0

• Toelaatbare voltageschommeling: AC170 in drie stadia V ~ 264 V

• Toelaatbare frequentieschommeling: Binnen ± 5%

• De machtsinput van de controlekring: Voltage en frequentie: Eenfasige AC200 V ~ 240 V, Herz 50 Herz/60

• Geschatte stroom: 0,2 [A]

• Voedinginterface: DC24 V ± 10% (vereiste huidige capaciteit: met inbegrip van 0,5 A (CN8-schakelaarsignaal))

• controlemethode: Sinusoïdale golfpwm controle en huidig controlesysteem

• Toelaatbare regeneratieve macht: Honderd

• Dynamische rem: Ingebouwd (Nota 4)

• Communicatie functie: USB: verbinding aan een personal computer (M. Configurator 2 correspondentie)

• RS-422/RS-485: een maximum zelfs 32 assen 1: n mededeling (Nota 10)

• Analoge monitor: kanaal 2

• USB: verbinding aan een personal computer (M. Configurator 2 correspondentie)

• RS-422/RS-485: een maximum zelfs 32 assen 1: n mededeling (Nota 10)

• Correspondentie (ABZ-Fase impuls)

• kanaal 2

• 4 Mpulses/s (wanneer de differentiële ontvanger), 200 kpulses/s (wanneer open collector)

• Codeurresolutie (resolutie per servomotorrevolutie): 22 beetje

• Elektronisch toestel dubbele A/B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• 0 impuls~ impulsen ± 65535 (de eenheid van de bevelimpuls)

• ± 3 omwenteling

• Parameter het plaatsen of om door externe analoge input (DC0 V ~ + 10 V/maximumkoppel) te plaatsen

• Analoog snelheidsbevel 1: 2000, intern snelheidsbevel 1: 5000

• DC0 V ~ ± 10 V/geschatte snelheid (de omwentelingssnelheid bij 10 V is [PR. PC12] kan langs) zijn veranderd

• ± 0,01% of minder (ladingsvariatie: 0% aan 100%), 0% (machtsschommeling: ± 10%) ± 0,2% of minder (omgevingstemperatuur: 25 ° C ± 10 ° C) slechts wanneer de analoge snelheid

• bevel

• Parameter het plaatsen of om door externe analoge input (DC0 V ~ + 10 V/maximumkoppel) te plaatsen

• DC0 V ~ ± 8 V/maximumkoppel (inputimpedantie: 10 kO~ 12 kO)

• Parameter het plaatsen of om door externe analoge input (DC0 V ~ ± 10 V/geschatte snelheid) te plaatsen

• Niet volgzaam (Nota 17)

• communicatie methode met 2 draden (Nota 9)

• Mitsubishi-hoge snelheids periodieke mededeling

• de diagnostiek, de functie van de machtsmonitor, super spoorcontrole (Nota 15), verloor de functie van de motiecorrectie (Nota 15)

• Afgesneden te sterke intensiteit, regeneratief afgesloten overvoltage, afgesloten overbelasting (elektronische thermisch), de bescherming van de servomotoroververhitting, de regeneratieve bescherming van de codeurfout,

• foutenbescherming, undervoltagebescherming, onmiddellijke stroomuitvalbescherming, overdreven snelheidsbescherming, bovenmatige foutenbescherming, magnetische poolopsporing en

• bescherming, de lineaire bescherming van de servobesturingsfout

• STO (CEI/EN 61800-5-2)

• ENGELSE CATEGORIE 3 PL E, CEI 61508 SIL 3, EN 62061 SIL-CL 3, EN 61800-5-2 VAN ISO 13849-1 (NOTA 20)

• Mej. 8 of minder (STO-input van afgesneden energie)

• Het interval van de testimpuls: 1 Herz ~ 25 Herz, testimpuls van tijd: Tot 1 Mej.

• MTTFd 100 [jaren] (314a)

• Gelijkstroom = middel (Middel), 97,6 [%]

• PFH = 6,4 × 10 -9 [1/h]

• De correspondentie aan de internationale normen en de wetten, Normen Volgzame pagina gelieve te verwijzen naar.

• Gewicht: 2,3 Kg
