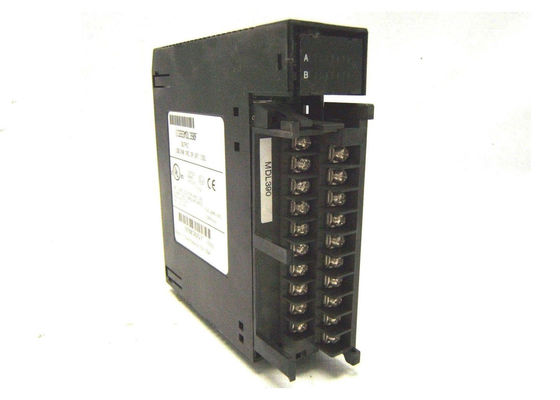

DE OUTPUTmodule 2 AMPÈRE 5 PUNT 120/240 GEÏSOLEERDE VAC VAN GE IC693MDL390

DE OUTPUTmodule 2 AMPÈRE 5 PUNT 120/240 GEÏSOLEERDE VAC VAN GE IC693MDL390

Productinformatie GE IC693MDL390:

IC693MDL390 is een Vijf (5) module van de kanaal afzonderlijke output die tot de categorie van het Reeks 90-30 product van Programmeerbare Logicacontrolemechanismen behoort (PLC). Vroeger nu vervaardigd door GE Fanuc onder Emerson Automation, kenmerkt deze module hoofdzakelijk individueel geïsoleerde outputkanalen, die een waaier van het outputvoltage van 85-264 VAC en frequentie van 50/60 Herz verstrekken. Elk outputkanaal produceert een maximum van 2 Ampères per punt terwijl de maximumoutputstroom per module bij 45 Graad Celsius 5 Ampères is terwijl een maximum van 2 Ampères bij een werkende temperatuur van 60 Graad Celsius kan worden geproduceerd. Tussen elk outputpunt, is de isolatieclassificatie 500 Volts terwijl de gebiedskant aan logica zijisolatie bij 1500 VAC wordt geschat. De outputmodule produceert een maximumtoevloedstroom van 25 Ampères voor één enkele cyclus terwijl de minimumladingsstroom 100 mA is.

De maximumdaling van het outputvoltage wordt gemeten bij 1,5 Volts en de maximumlekkagestroom bedraagt 3 mA 120 VAC en 6 mA bij 240 VAC. De output van de module OP de duur van de de overgangsvertraging van de staat is 1 Mej. terwijl voor VAN reactie, de geschatte vertraging cyclus ½ is. Deze module heeft een backplane stroom van 110 mA trekken wanneer alle output wordt geactiveerd. Elk outputkanaal wordt voorzien van 3 a-Geschatte zekeringen voor bescherming. Bovendien Weerstand - de kringen van de Condensatorschokdemper worden ook verstrekt voor het elimineren van voorbijgaand elektrolawaai. Het wordt ook voorzien van individuele LEIDENE statusindicatoren die de activeringsstaat van elke output afschilderen leiden en van enige „F“ voorgenomen voor zekeringsindicator ook voor het melden van een opgeblazen zekering wordt verstrekt.

IC694MDL350 is een AC outputmodule vroeger van het platform van het de Automatiseringscontrolemechanisme van PACSystem RX3i Programmeerbare (PAC) door de Intelligente Platforms van GE nu door Emerson Automation. Deze module wordt voorzien van Zestien (16) individueel geïsoleerde outputkanalen die een woede van het outputvoltage van 74-265 VAC en frequentiegebied van 47-63 Herz levert. Deze module heeft machtsconsumptie van 315 mA wanneer alle output actief is, afkomstig van de 5VDC-backplane levering. De maximumclassificatie van de outputstroom van de module is 2 A wanneer in werking gesteld bij temperatuur van 30 Graden van Celsius of 1 A bij 60 Graad Celsius.

IC694MDL350 komt met gebiedskant aan logicakant en groep aan groep isolatieclassificaties van ononderbroken isolatieclassificatie van 250 VAC, en 1500 VAC 1 minuut. Het geïntegreerde kenmerkende vermogen van deze module omvat het melden van een verwijderd of losgemaakt eindblok.

Voor beëindiging van gebiedsapparaten, wordt IC694MDL350 vereist om één van beiden van de compatibele verwijderbare eindbasissen zoals de doos-Stijl met catalogusaantal IC694TBB032, Uitgebreide Boxstyle met artikelnummer IC694TBB132, lente-Stijl met volgnummer van IC694TBS032, of Uitgebreide Springstyle met catalogusaantal IC694TBS132 te gebruiken. Deze module bezet één enkele groef van RX3i-backplane en moet langs een RX3i cpu met ingebouwde programmatuurversie van 3,50 worden geïnstalleerd of later. Deze module is niet compatibel met het Reeks 90-30 Platform.

De individuele statusindicatoren worden verschaft aan deze module. LEDS zijn genummerd die een bepaald modulekanaal vertegenwoordigen en komt ook met een „TB“ leiden dat activeert wanneer het eindblok niet door de module wordt ontdekt.

Technische Informatie:

IC693MDL390 details:
