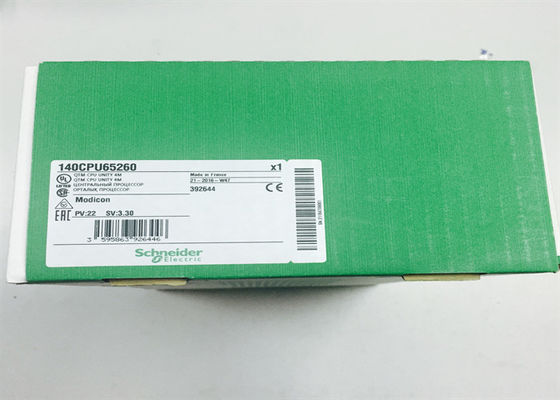

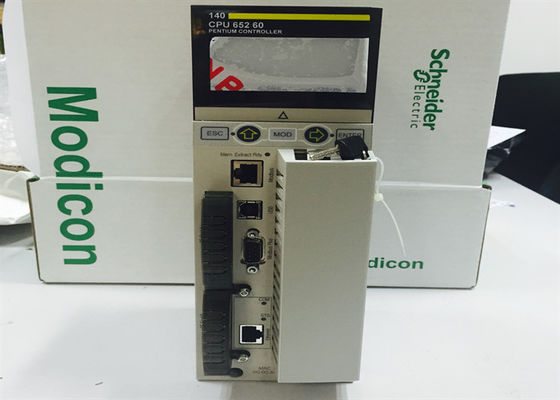

140CPU65260 het Quantum van Modicon van de eenheidsbewerker - 3072 kB - 266 Mhz ethernet Quantum verre I/O

140CPU65260 het Quantum van Modicon van de eenheidsbewerker - 3072 kB - 266 Mhz ethernet Quantum verre I/O


Specificaties VAN Quantumplc 140CPU65260 van Modicon
Waaier van product
Platform van de Modicon het Quantumautomatisering
Product of componententype
Eenheidsbewerker
Bijkomend
Klokfrequentie
266 Mhz
Aantal groeven
16
6
2
10
4
Aantal rekken
2 - lokaal rek
Aantal van verdeelde I/O post
63 post - 1 rek - 1 Modbus plus netwerk
Aantal van verre I/O post
31 - rek 2 per S908 verre I/O
31 - rek 2 per ethernet Quantum verre I/O
31 - rek 2 per ethernet X80 verre I/O
Afzonderlijk I/O aantal
8000 input, 8000 verdeelde output - - per netwerk Modbus plus
Onbeperkt (26 maximum groeven) - lokaal
Onbeperkt (31 dalingen van 28 maximum groeven) - ethernet verre I/O
31744 input, 31744 output - S908 verre I/O
Analoog I/O aantal
500 input, 500 verdeelde output - - per netwerk Modbus plus
Onbeperkt (26 maximum groeven) - lokaal
Onbeperkt (31 dalingen van 28 maximum groeven) - ethernet verre I/O
de input van 1984, de verre output van 1984 -
Toepassing specifieke I/O
Teller
Het nauwkeurige tijd stempelen
Periodieke verbinding
De hoge snelheid onderbreekt input
Communicatiedienst
Ethernetrouter
Aantal facultatieve modules
6 (Ethernet, Modbus, Modbus plus, Profibus-DP, Sy/Max)
Maximumaantal verbindingen
1 USB
2 verdeelde zoals-interface -
4 verre zoals-interface -
6 lokale Ethernet TCP/IP -
6 Modbus plus - lokaal
6 Profibus-lokaal DP -
1 Modbus (RS232/485 Modbus/ASCII)
Geïntegreerd verbindingstype
1 Modbus plus met
1 Ethernet TCP/IP met
1 Modbus met
1 USB met
Controles
Procesbeheersing
Geheugenbeschrijving
Uitzetbare 7168 kB - programma met PCMCIA-kaart
Uitzetbare 8 MB - dossieropslag met PCMCIA-kaart
Intern RAM 3072 kB
Schakelaarfunctie
De zeer belangrijke on/off haven van het schakelaargeheugen
Toepassingsstructuur
1 cyclische/periodieke hoofdtaak -
1 periodieke snelle taak -
128 I/O onderbreken taken -
128 onderbreken taken -
tijdopnemer 32 onderbreekt taken -
4 hulptaken -
Aantal instructies per Mej.
10.28 Kinst/ms 100% Van Boole
10.07 Kinst/ms 65% Van Boole en numerieke 35%
Systeem lucht
0,2 Mej. voor snelle taak
1 Mej. voor hoofdtaak
Bus huidig vereiste
2760 mA
Het lokale signaleren
1 (groene) leiden voor Ethernet-activiteit (Com)
1 (rode) leiden voor Ethernet-botsing
Elektroverbinding
1 vrouwelijke schakelaar, schakelaartype: Sub-D 9 voor het verbinden met Modbus plus netwerk
1 schakelaar, schakelaartype: RJ45 voor het verbinden van Ethernet-netwerk
1 schakelaar, schakelaartype: RJ45 voor het aansluiten van Modbus-bus
Milieu
Productcertificatie
CSA
Misc (Marine)
UL
GOST
Ce
Normen
HazLoc
Verpakkingseenheden
Eenheidstype van Pakket 1
PCE
Aantal Eenheden in Pakket 1
1
Pakket 1 Hoogte
11,0 cm
Pakket 1 Breedte
18,5 cm
Pakket 1 Lengte
33,0 cm
Pakket 1 Gewicht
1,432 kg
Eenheidstype van Pakket 2
S04
Aantal Eenheden in Pakket 2
6
Pakket 2 Hoogte
30,0 cm
Pakket 2 Breedte
40,0 cm
Pakket 2 Lengte
60,0 cm
Pakket 2 Gewicht
8,592 kg
Contractuele garantie
Garantie
18 maanden
