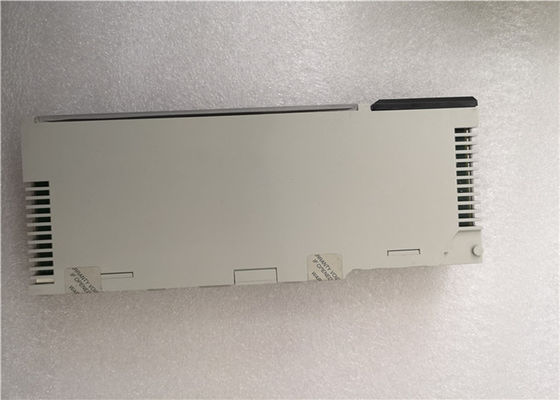

Schneider Electric 140NOM25200 MB netwerkadapter glasvezel interface 1 CH Nieuw Originele
Hoofd
| productassortiment |
Modicon Quantum automatiseringsplatform |
|
| type product of onderdeel |
DIO-head-end-adapter |
|
Aanvullende
| nummer van haven |
1 Modbus Plus glasvezel enkel koper
1 Modbus RS232 gedraaid paar |
|
| overdrachtspercentage |
1 Mbit/s |
|
| elektrische aansluiting |
1 aansluiting RJ45
2 aansluitingen TX/RX |
|
| I/O woorden |
30 I/32 O |
|
| controles |
RAM
RAM-adres
Verwerker
Controlesom |
|
| vermogensafvoer in W |
4 W |
|
| minimale vervorming van de pulsbreedte/rits |
5 ns |
|
| golflengte |
820 nm |
|
| energieverlies budget |
11 dB 62,5/125 μm
16.5 dB 100/140 μm
6.5 dB 50/125 μm |
|
| optische transmissie |
-16...-9 dBm 100/140 μm
-19,8...-12,8 dBm 50/125 μm
-3,5...110,5 dBm 62,5/125 μm |
|
| stijging/valtijd |
20 ns |
|
| dynamisch bereik |
20 dB |
|
| gedetecteerde stilte |
-36 dBm |
|
| gevoeligheidsschaal |
> 30 dBm |
|
| Busstroomvereiste |
750 mA |
|
Milieu
| weerstand tegen elektrostatische ontlading |
4 kV-contact conform IEC 801-2
8 kV op lucht overeenkomstig IEC 801-2 |
|
| weerstand tegen elektromagnetische velden |
10 V/m 80...2000 MHz overeenkomstig IEC 801-3 |
|
| omgevingsluchttemperatuur voor de werking |
0...60 °C |
|
| omgevingstemperatuur voor opslag |
-40...85 °C |
|
| relatieve luchtvochtigheid |
95 % zonder condensatie |
|
| werkhoogte |
<= 5000 m |
|
| normen |
UL 508 |
|
| productcertificeringen |
CSA klasse 1 divisie 2
RINA
GL
RMRS
C-Tick
GOST
DNV |
|
Gelijksoortige modelproducten
| analoge I/O-modules |
Discrete I/O-modules |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| andere, met uitzondering van: |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU's die zijn bijgewerkt met de firmware van Unity Pro.
(2) De toevoeging van een complete Ethernet RIO-dropfunctie is beschikbaar voor deze CPU's met
Unity Pro u V7.0.
ConneXiumTM beheerde switches (vervolg) Vooraf gedefinieerde configuratiebestanden (vervolg) Voorbeeld topologie met vooraf gedefinieerde configuratiebestanden C5,C1 en C3 (1) Een gebruikelijk gebruik van deze preconfiguratie is voor het aansluiten van een koperen schakel met een glasvezelschakel op de primaire ring of het aansluiten van een glasvezelschakel met een koperen schakelDit type architectuur maakt het mogelijk om Ethernet DIO of Ethernet RIO op enige afstand van de PLC te laten vallen.De preconfiguratie van de switch maakt het ook mogelijk om Ethernet RIO en/of verschillende Ethernet DIO-apparaatwolken aan te sluiten op een secundaire ring.
1 Primaire ring, koper/vezeloptisch medium
3 Ethernet kopadapter140NOA61100geïnstalleerd in het QuantumTM-rack.
4 ConneXium-switch TCSESM083F23F1 met vooraf gedefinieerd configuratiebestand C2 (2)
5 ConneXium-switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C6 (2)
6 ConneXium-switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Verbinding met Ethernet DIO-cloud, enkel kopermedium
9 Ethernet DIO-apparaatwolk (3)
10 Ethernet-communicatiemodule140CPU31110
11 Ethernet-interlinkkabel TCSECN3M3M1S4/1S4U (1 m)
