Milliamps Met één kanaal van het Genie I/O PCIM 5 Volts gelijkstroom 400 van GE IC660ELB921

Milliamps Met één kanaal van het Genie I/O PCIM 5 Volts gelijkstroom 400 van GE IC660ELB921

Productinformatie GE IC660ELB921:

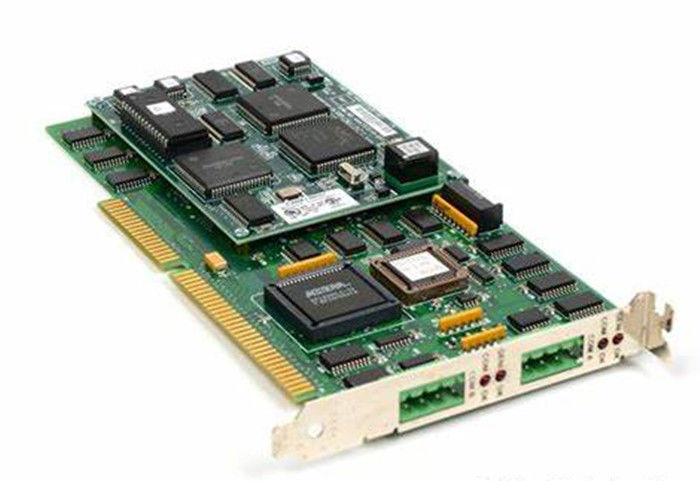

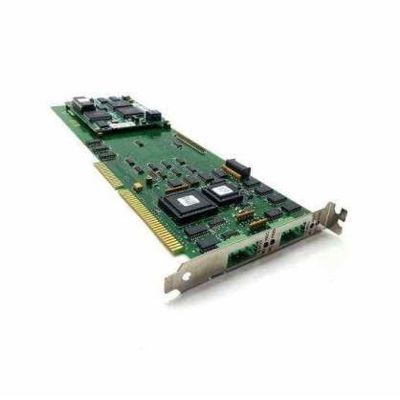

IC660ELB921 is een PC-Interfacemodule (PCIM) die hoofdzakelijk wordt gebruikt om verbinding die aan Genie I/O apparaten toe te laten over Genie I/O Bus verblijven, gegevensuitwisseling en controlemechanisme-als die functies toestaan door de hostcontroller wordt uitgevoerd. Deze PCIM-module wordt vroeger veroorzaakt door GE Fanuc, momenteel onder Emerson Automation.

IC660ELB921 is één enkele de interfacemodule van groefpc ondersteunend de installatie van één enkele daughterboard met catalogusaantal IC660ELB912. Deze interfacemodule wordt opgezet aan ISA Slot van de hostcomputer en vereist 4 bytes van geheugen van het gastheerapparaat en extra 16 Kbytes voor geïnstalleerd daughtercard. Het trekt stroom van backplane die 400 mA, maximum bij 5 VDC bedragen, +/- 10%. Het heeft buslading van 1 LS TTL lading per input en het vermogen van de Busaandrijving van 10 LS TTL ladingen per output. Deze PCIM-kaart is één enkele groef „BIJ“ styleboard. Het verstrekt een verbinding aan een externe Hand - gehouden Monitor (HHM) evenals een Periodieke busverbinding door de terminals van de raadsrand of externe schakelaars.

IC660ELB921 komt O.K. met status LEIDENE indicatoren zoals O.K. Daughterboard en Mededeling. De werkende temperatuur van IC660ELB921 is 0-60 C (32-140 F) terwijl de Opslagtemperatuur is – 40 tot +70 C (– 40 tot 158 F) en relatieve vochtigheid van 5-95% (non-condensing). Het heeft een werkende hoogte die van 40,00 voet, trilling van 0,2 duimverplaatsing in werking stellen, en schok van Rijnwijn in werking stellen 5 G, 10 Mej.duur. IC660ELB921 wordt gevormd gebruikend de PCIM-configuratiesoftware waar de softwarebibliotheek die de interface verstrekken op hoog niveau kan worden betreden. Deze softwarebibliotheek wordt geleverd in een versie compatibel met het MS-dos-besturingssysteem zoals C/MSDOS en BASIC/MSDOS.

De IC660ELB921-de Interfacemodule van PC is een PCIM-raad met één kanaal die door GE Fanuc als deel van de Genie I-o reeks wordt vervaardigd. Het kan aan slechts 1 Geniebus worden omgezet tegelijkertijd. Deze module wordt gemaakt voor gebruik met IBM-PC, XT, en BIJ type personal computers. Dit BIJ de raad van de typeinterface is ook compatibel met de verschillende Genie communicatie protocollen evenals met communicatie timing. De IC660ELB921-de Interfacemodule van PC is beschikbaar met één enkele daughterboard en met motherboard. De configuratiesoftware die wordt voorzien van deze module kan worden gebruikt om daughterboard onafhankelijk te vormen van motherboard. Daughterboard kan aan een apparaat van de Geniebus individueel worden aangesloten en het doet dienst als I/O controlemechanisme voor algemeen gebruik voor het I/O systeem.

De IC660ELB921-enig-groefpcim raad heeft efficiënte motherboard die daughterboard aan IBM - compatibele hostcomputers aansluit. Het wordt gemaakt om voor alle signalen als buffer op te treden die voor communicatie met de gastheerbus van het systeem nodig zijn.

Enkele die daughterboard controles en controlefaciliteiten door motherboard worden verstrekt omvatten ISA-Compatibele backplanes, opsporing van de lage niveaus van het leveringsvoltage, adres het decoderen door geheugentoewijzingen, en signaal het rangschikken. Elke daughterboard heeft 2 LEDs voor het wijzen van het op statuut van de raad en het communicatie proces. Het geheugenvereiste van motherboard is 4 bytes en de eis ten aanzien van daughterboard is 16 KB.

De IC660ELB921-de Interfacemodule wordt van PC voorzien van de configuratiesoftware en de PCIM-softwarebibliotheek die een interface op hoog niveau tussen de gebruiker-ontwikkelde software en PCIM verstrekken. Het gebruikt 5 Volts van gelijkstroom van logicamacht en het zou niet door meer dan 10% onder of boven het nominale niveau moeten variëren opdat de module correct functioneert. Tijdens installatie, zorg ervoor om minstens 1/8 duimruimte tussen deze module en andere modules te verlaten om het juiste koelen toe te staan.
