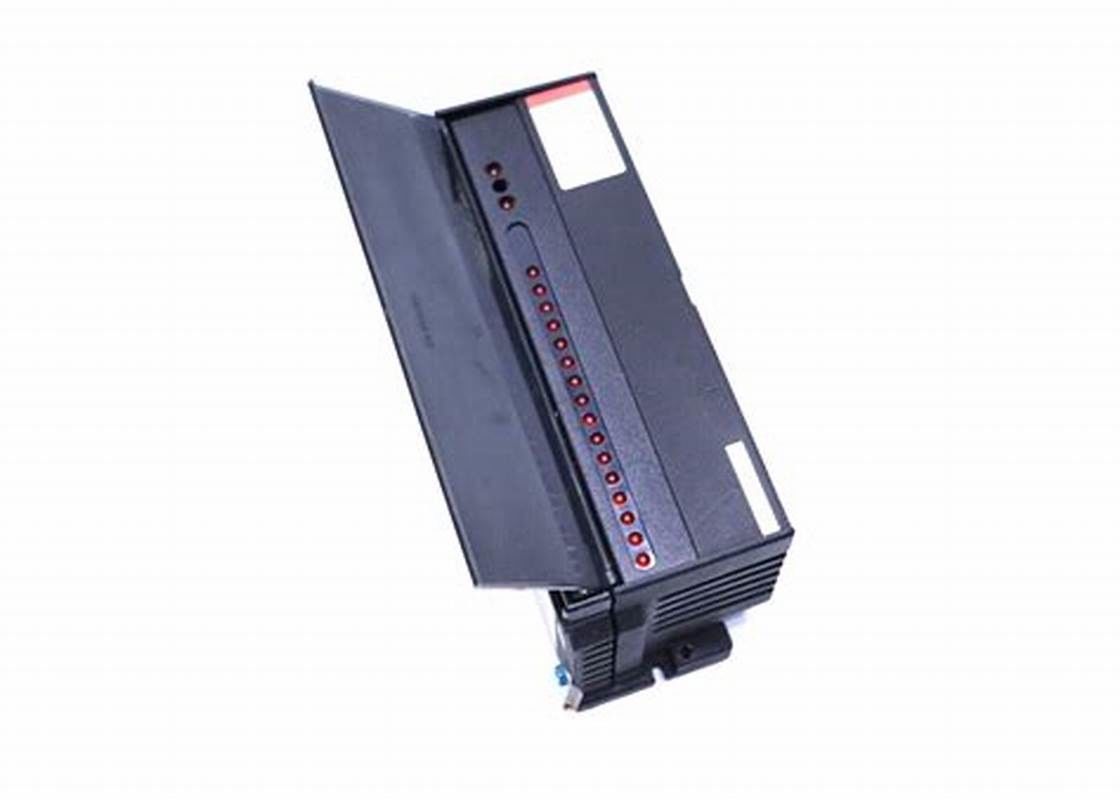

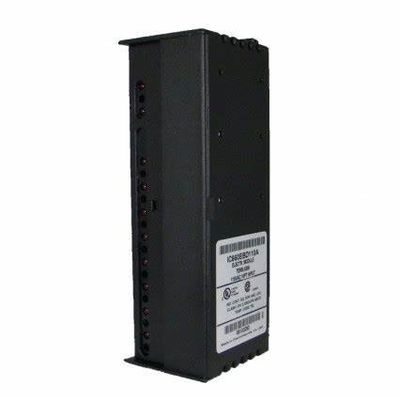

GE IC660EBD110 93-132 VAC 16 Blok 1500 V 115 VAC van de kanaal afzonderlijk input

GE IC660EBD110 93-132 VAC 16 Blok 1500 V 115 VAC van de kanaal afzonderlijk input

Productinformatie GE IC660EBD110:

IC660EBD110 is een elektronikaassemblage die een component van 16) punt het van IC660BBD110 Zestien (, 93-132 VAC afzonderlijke inputmodule is. Deze die elektronikaassemblage wordt vroeger vervaardigd door de Automatisering van GE Fanuc nochtans, onlangs door Emerson Automation wordt verworven. Zijnd een elektronikaassemblage, deze componentengastheren het noodzakelijke schakelschema om afzonderlijke inputmogelijkheden toe te laten. De gastheren van IC660EBD110 specifiek het de voltage ontdekkende kringen, Weerstand/Condensatornetwerk, en isolatiekringen voor zowel input als output. Het is in paren gerangschikt met de eindbasis die de aansluitpunten van het inputsignaal verstrekt. De compatibele eindbasis voor gebruik met deze elektronikaassemblage is IC660TBD110. IC660EBD110 kenmerkt Zestien (16) afzonderlijke inputkanalen die het voltagewaaiers van het inputsignaal van 93-132 VAC, 47-63 Herz goedkeuren. De input van de module aan de grond of de periodieke busisolatie wordt geschat bij 1500 V. Deze elektronische assemblage kan open input ontdekken en shorted draad die aan cpu wordt gemeld en via Eenheids O.K. leiden plaatselijk vermeld.

Bovendien, heeft deze elektronische assemblage I/O Toegelaten leiden en 16 individuele LEDs die elk inputkanaal vertegenwoordigen. De inputkanalen hebben een typische verwerkingstijd van 1 Mej. met een toegevoegde die vertraging tegen de gevormde filtertijden wordt veroorzaakt zoals Mej. 10 tot 100 die in 10 Mej.toename kunnen worden gevormd. IC660EBD110 heeft een werkende temperatuur van 0 tot 60 Graad Celsius; Opslagtemperatuur van -40 tot 100 Graad Celsius; Relatieve vochtigheid van non-condensing en werkende trilling 5-95% van 5-10 Herz, 2“ of 5,088 verplaatsingen. De elektronikaassemblage moet worden geïnstalleerd wanneer de macht niet aanwezig in het apparaat is aangezien deze assemblage Verwijdering en geen Toevoeging onder Macht steunt (RIUP).

De IC660EBD110-elektronikaassemblage is een elektronikaassemblage met 16 kringen die slechts input zijn, en GE Fanuc vervaardigt het als deel van de reeks van het Genie I/O apparaat. Het heeft een werkende voltagewaaier van 93 tot 132 volts AC, een classificatie van de hittedissipatie van 28 Wattsmaximum met alle 16 ingeschakelde input en met de volledige toegepaste stroom.

De elektronikaassemblage heeft een frequentiegebied van 47 tot 63 Hertz en de vereiste macht voor de elektronikaassemblage is slechts 80 milliamps van maximumapparatenstroom en het is nog eens 200 milliamps van de maximumstroom van de inputkring. Andere opmerkelijke specificaties omvatten een input om isolatieclassificatie van 1500 Volts aan de grond te zetten, een eindraadsclassificatie van 5 Ampèren, en leiden op elke kring om de staat van de input van de logicakant te tonen.

De de elektronikaassemblage van GE Fanuc IC660EBD110 weegt ongeveer 1,8 kilogram en meet 8,83 x 3,50 x 3,94 duim. Het kenmerkt een werkende temperatuurwaaier van 0 tot 60 graden van Celsius en ook een waaier van de opslagtemperatuur van -40 tot 100 graden van Celsius en een non-condensing verdraaglijke vochtigheidswaaier van 5 tot 95 percenten. De IC660EBD110-elektronikaassemblage heeft een weerstand biedend inputschakelschema, en de weerstand biedende lading is adequaat om apparaten de met 2 draden van de nabijheidsschakelaar te activeren. Het blok heeft een inputweerstand van 11,6 kiloohms die voorladen stroom van 9,9 milliamps bij een voltageclassificatie van 115 Volts aanbieden. Elke kring van de IC660EBD110-elektronikaassemblage heeft zijn LEIDENE indicator, die de aanwezigheid van aan en uit drempelvoltage toont. Deze elektronikaassemblage gebruikt 16 ingevoerde verwijzingen met waarde 1 in het beetje erop wijzen, die dat de input bij of boven het gevormde drempelvoltage is.

Meer informatie:

IC660EBD110 details:

Een andere module:

IC694MDL230	VAC Geïsoleerde Input 120 (8 Punten)
IC694MDL231	VAC Geïsoleerde Input 240 (8 Punten)
IC694MDL240	120 VAC Input (16 Punten)
IC694MDL241	24 VAC/VDC-Input (16 Punten)
IC694MDL250	VAC Geïsoleerde Input 120 (16 Punten)
IC694MDL260	120 VAC Input (32 Punten) **
IC694MDL632	125 VDC Input (8 Punten)
IC694MDL634	24 VDC de Input, verbiedt/Pos de Logica (8 Punten)
IC694MDL645	24 VDC de Input, verbiedt/Pos de Logica (16 Punten)
IC694MDL646	24 VDC de Input, verbiedt/Pos de Logica, 1 msecfilter (16 Punten)
IC694MDL654	5/12 Ingevoerd VDC (TTL), Negatieve/Pos Logica, (32 Punten)
IC694MDL655	24 VDC de Input, verbiedt/Pos de Logica, 1 Mej., (32 Punten)
IC694MDL660	24 VDC Input (32 Punten) **
IC694ACC300	De Module van de inputsimulator (8 Punten)
