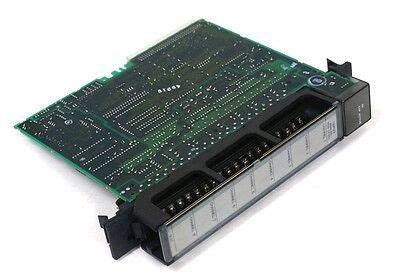

THERMOKOPPEL 7 PUNT ANALOGE TYPES MET 16 BITS J/K/T/S/R VAN GE IC200ALG630 VERSAMAX

THERMOKOPPEL 7 PUNT ANALOGE TYPES MET 16 BITS J/K/T/S/R VAN GE IC200ALG630 VERSAMAX

Productinformatie GE IC200ALG630:

De aangewezen installatietechniek moet de Thermokoppelmodule op een schakelaar-Stijl I/O Drager opzetten en thermokoppels verbinden met een Invoegende Thermokoppeldrager zoals hieronder getoond.

Invoegende verstrekt de thermokoppel-Stijl I/O Drager zowel doos-stijl bedradingsterminals als een ingebouwde thermistor voor Lokale Koude Verbindingscompensatie. Het verbindt met de schakelaar-Stijl Drager via een kabel zoals getoond. Dit laat de thermokoppelverbindingen toe om vanaf de I/O modules in het systeem worden gevestigd.

Elke TC terminal op de Invoegende Thermokoppeldrager past één stevige of vastgelopen AWG #14 aan (avg. 2.1mm2 dwarsdoorsnede) aan AWG #22 (avg. 0.36mm2 dwarsdoorsnede) draad, of twee draden tot AWG #18 (avg. 0.86mm2 dwarsdoorsnede). Nochtans, is het ook mogelijk om de Thermokoppelmodule op één van de eind-stijldragers (doos-stijl, lente-stijl, of barrierstyle) op te zetten en Lokale Koude Verbindingscompensatie te verstrekken door een uitrusting te gebruiken die het correcte type van thermistor omvat, zoals beschreven in de I/O Modulesgebruikershandleiding.

Beide methodes worden hieronder getoond. De thermistoruitrusting moet op de terminals van A9 en A10-van de drager worden geïnstalleerd. Als de module slechts zal gebruikt worden om millivoltinput te meten, kan de thermokoppelinput, het op geen type van I/O Drager worden opgezet. De thermistorterminals A9 en A10 kunnen niet als terminals van de millivoltinput worden gebruikt.

Geen Koude Verbindingscompensatie:
Dit wordt gebruikt voor millivoltinput of als de koude verbinding bij 0 graden van C. wordt gehandhaafd.
? Verre Koude Verbindingscompensatie: Met deze optie, wordt de koude verbinding gemeten uiterlijk en aan de module van de toepassing, via de analoge output (woordoutput) gegevens de van de module verstrekt. Als de module veelvoudige thermokoppels heeft die voor verre compensatie worden gevormd, moet dezelfde compensatiewaarde door elk worden gebruikt.

? Vaste Koude Verbindingscompensatie: Deze optie gebruikt een vaste compensatiewaarde die als deel van de moduleconfiguratie wordt verstrekt.

? Lokale Koude Verbindingscompensatie: De beste manier om lokale compensatie te verstrekken is met een Invoegende Thermokoppeldrager, die een ingebouwde thermistor heeft. Het gebruiken van een Invoegende Drager laat de thermokoppelverbindingen toe om verder vanaf de I/O modules in het systeem worden geplaatst, dat de verbindingen van het schildthermokoppel van modulehitte bevordert.

Eigenschappen:

• De krachtige en Betrouwbare VersaMax-controlemechanismen verstrekken krachtige, betrouwbare verrichting.

• Modulair, is high-density VersaMax IO veelzijdig, compact, en betaalbaar. Zijn scalable architectuur en handigheid besparen tijd en geld voor zowel machinebouwers als eind - gebruikers. Media de overtolligheid en het hete ruilmiddelvermogen stijgen uptime. Een brede waaier

• Ontworpen om kosten te minimaliseren, zijn deze veelzijdige controlemechanismen gemakkelijk om een brede waaier van I/O uitbreidingsmodules en communicatie opties te gebruiken en te steunen en aan te bieden.
