AB 1746-NIO4I 2 ANALOGE INPUT 10 V GELIJKSTROOM OF 20 DOCTORANDUS IN DE LETTEREN 2 ANALOGE HUIDIGE OUTPUT 0-20 DOCTORANDUS IN DE LETTEREN

AB 1746-NIO4I 2 ANALOGE INPUT 10 V GELIJKSTROOM OF 20 DOCTORANDUS IN DE LETTEREN 2 ANALOGE HUIDIGE OUTPUT 0-20 DOCTORANDUS IN DE LETTEREN

Ongeveer 1746-NIO4I:

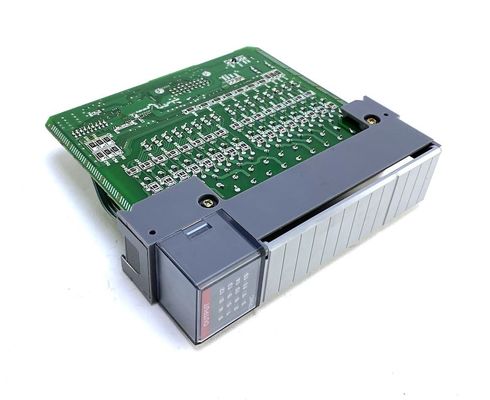

1746-NIO4I is een SLC 500 Vier Kanaal Analoge I/O module door AB. Deze module is combinatiemodule die met Twee (2) input en Twee (2) outputpunten in één enkele groefmodule komt. Het heeft differentieel voltage 2 of huidige inputpunten en 2 huidige output met een algemene backplane stroom trekt van 55mA bij 5 Volts en 14 5mA bij 24 Volts. Zijn punten hebben een gemeenschappelijk wijzevoltage van -20 tot 20 Volts met een gemeenschappelijk signaal van de moduleverwerping van 105 dB in 60 Hertz en een Normaal signaal van de wijzeverwerping van 55dB in 60 Hertz. 1746-NIO4I gebruikt de sigma-Deltaadc convertor met een convertorresolutie van 16 beetjes, +/-1 LSB, en 0,01% herhaalbaarheid en Niet lineair zijn. Zijn normale ingangsstroom strekt zich tussen -20 en +20 mA met een huidige impedantie van 250 Ohms en een resolutie van 1,22 A per LSB uit. 1746-NIO4I heeft een algemene nauwkeurigheid van +/0,642% bij 0 tot 60 graden van Celsius met een afwijkingsnauwkeurigheid van +79 ppm/5-graden Celsius en maximumaanwinst en afwijkingsfouten van +/- 0,556% en +/- 67ppm/-graden Celsius.

1746-NIO4I heeft ook een classificatie van de voltageinput van -10 tot 10 Volts van gelijkstroom en een 760 KOhms voltageimpedantie bij een resolutie van 305 microVolts per Minste Significant Beetje (LSB). Het heeft een nauwkeurigheid van +/- 0,504%, en ook een afwijkingsnauwkeurigheid en een fout van +/- 63 p.p.m./graad Celsius en +/- 57 p.p.m./graad Celsius. 1746-NIO4I biedt overvoltage bij of 220 Volts AC (RMS) of 220 Volts (van ononderbroken) aan gelijkstroom.

De huidige output heeft een ladingswaaier van 0 aan 500mA met zijn normaal gamma bij 0-20 mA en een 5%-over--waaiervermogen bij microA 2.56348 per LSB-signaalresolutie. 1746-NIO4I heeft ook een algemene nauwkeurigheid van ±0.541% met een afwijkingsnauwkeurigheid van ±70 p.p.m./graad Celsius en een aanwinst en compensatiefout van ±0.516% en +/-12 LSB. De volledige module heeft een 500 volt-Geteste isolatie tussen gebieden in de telegraferen-aan-backplaneisolatie en het heeft een gezamenlijke updatetijd van 512 microseconden voor alle kanalen. De operationele de temperatuurwaaiers van 1746-NIO4I'S tussen 0 en 60 graden van Celsius bij 5 aan non-condensing relatieve vochtigheid van 95%.

1746-NIO4I is een analoge combinatiemodule die het eigenschappen Twee (2) Voltage of de Huidige differentiële, niet-geïsoleerde input en Twee (2) kanalen van de Voltageoutput kanaliseren. Deze module is één enkele groefmodule die de input en outputmogelijkheden combineert

Deze combinatiemodule is compatibel voor gebruik met SLC 500 vaste of modulaire stijlhardware. De gegevenstabellen dat de module tot het omvatten van module operationele parameters leidt worden gevormd gebruikend RSLogix 500 programmerend. Installeer deze module aan om het even welke groef in de belangrijkste chassis behalve groef 0 waar het controlemechanisme wordt opgezet. Het kan ook in uitbreidingsmodules of verre I/O posten worden geïnstalleerd. Indien gebruikt in Verre I/O posten, kan deze module niet in groef 0 worden geïnstalleerd de vermelde groef voor communicatie adapters zoals Verre I/O (RIO), Gegevensweg plus (DH+) en Ethernet-Communicatie Adapters gereserveerd zijn.

Deze module draagt tot het besparen van paneelplaats en het maximaliseren van de beschikbare groeven van om het even welk rek van SLC bij 500. Vooral in modulaire stijlhardware, kan deze module strategisch voor juiste IO-segmentatie worden geïnstalleerd.

De waaier van de modules Huidige input is -20 tot +20 mA met maximum - toelaatbare classificaties van -30 tot +30 mA. Voor Voltageinput, is de toelaatbare inputwaaier -10 aan +10V gelijkstroom - 1 LSB. De huidige input is vertaald aan -16.384 tot +16.384 onbewerkte gegevens en het Voltagesignaal is vertaald aan -32.768 tot +32.767 onbewerkte gegevens. De convertorresolutie van de inputgedeelten is met 16 bits met herhaalbaarheid van +/- 1 LSB. Voor outputgedeelte, is de convertorresolutie 14 Beetje met niet lineair zijn 0.05%.

• I/O MODULE
• 2 PUNTinput
• 2 PUNToutput
• 21 AMPÈRE MAXIMUM
• 24 VDC
• HOGE RESOLUTIE
• 4 KANAALcombinatie
• 2 ANALOGE INPUT 10 V GELIJKSTROOM OF 20 DOCTORANDUS IN DE LETTEREN
• 2 ANALOGE HUIDIGE OUTPUT 0-20 DOCTORANDUS IN DE LETTEREN
