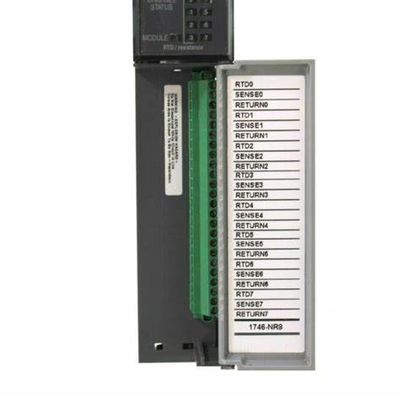

DE INPUTmodule 8 KANAAL SLC-500 OPEN STIJL 55 VAN OTO VAN AB 1746-NR8 DOCTORANDUS IN DE LETTEREN

DE INPUTmodule 8 KANAAL SLC-500 OPEN STIJL 55 VAN OTO VAN AB 1746-NR8 DOCTORANDUS IN DE LETTEREN

Ongeveer 1746-IM16:

Deze module wordt uitsluitend gebruikt voor de systemen van SLC 500. Het kan specifiek met de Twee (2) varianten van SLC 500 zoals Vaste en modulaire hardwarestijl worden gebruikt. Het bezet enige groef van om het even welke gebruikte chassis en vereist geen externe voeding in plaats daarvan die, wordt deze module door de backplane macht aangedreven door de systeemvoeding wordt geproduceerd.

Deze module wordt hoofdzakelijk gebruikt voor Temperatuurtoepassingen aangezien OTO-de sensoren specifiek worden gebruikt om temperatuurlezingen te meten. Het weerstandsvermogen van deze module is toepasselijk voor het meten van verplaatsing of beweging of mechanische apparaten. Typisch die, wordt het gebruikt voor het meten van de lengte van reis, beweging door de daling en de verhoging van de weerstandslezing wordt weerspiegeld.

Deze module steunt met 2 draden, 3-draad, en 4-draad OTO-sensoren. Voor OTO met 2 draden, zijn de geadviseerde draden Belden 9501 beschermde kabel of equivalent. Voor 3-draad of 4-draad OTO, gebruik Belden 9533 of Belden 83503 kabel. Voor OTO met 2 draden, vermijd lange kabellooppas aangezien het nauwkeurigheid van meting vermindert. Het kan niet worden vermeden, kunnen het effect of de lange draden worden geminimaliseerd door een lagere maatkabel zoals een draad van AWG #16 in plaats van AWG #24 te gebruiken. Fundamenteel, gebruik een kabel met lagere weerstand per voet. De terminals van het Verwijderbare Eindblok (RTB) zijn voorgenomen voor enige draad slechts verbinding.

De kanaalstatus kan via de LEIDENE indicator worden gecontroleerd terwijl de moduleverrichting door de LEIDENE statusindicator kan worden gecontroleerd. Deze module heeft een low-pass digitale filter en een programmeerbare inputfilters. Het analogon van de module aan digitale omzetting is sigma-deltamodulatie. Zijn auto-kaliberbepalingsproces komt voor telkens als de module omhoog wordt aangedreven die ook programmeerbaar aan een specifieke cyclus van om de 5 minuten is. De OTO-types huidig op de 1746-NR8-module zijn koper, platina, nikkel-ijzer, en nikkel. Het eindblok dat met deze module compatibel is is een AB 1746-rechts-35 eindblok.

De backplane machtsconsumptie van de 1746-NR8-module is een maximum van 1,82 W, en de machtsconsumptie bedraagt 0,5 W 5 Volts van gelijkstroom en 1,32 W bij 24 Volts van gelijkstroom. De 1746-NR8'S-backplane huidige consumpties bedragen 100 mA 5 Volts van gelijkstroom en 55 mA bij 24 Volts van gelijkstroom. Zijn maximum gemeenschappelijk wijzevoltage is +/- 1 Volt, terwijl zijn maximum permanente overbelasting +/- 5 mA voor de stroom en +/- 5 Volts van gelijkstroom is. Het isolatievoltage van de 1746-NR8-module is ononderbroken bij 5 Volts van gelijkstroom tussen de kanalen en 500 Volts AC 1 minuut tussen de input en backplane,

Meer informatie:

Een andere module:
SLC 500 Digitale I/O de Catalogusaantallen van de Modulesinput
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

De Aantallen van de outputcatalogus
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Aantallen van de combinatie de Input-output Catalogus
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
