Ab 1746-NI4 512 microseconden 85 milliamps 16 beetjes 10 de Analoge I/O Module van Hertz
Ongeveer 1746-NI4:

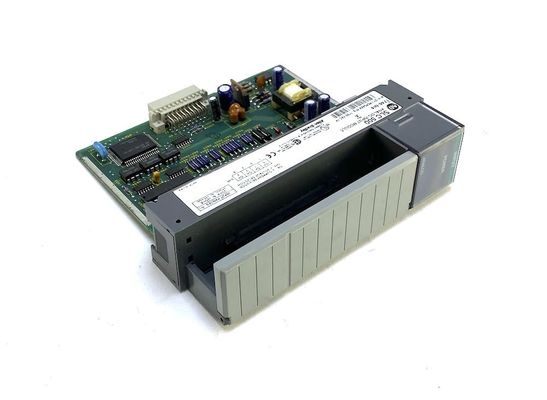

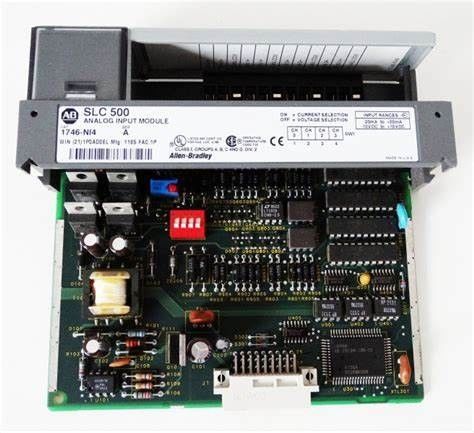

Allen Bradley 1746-NI4 is een SLC 500 Vier (4) Module van de Kanaal de Analoge Input. Het heeft gebruiker-verkiesbare analoge kanalen voor voltage of stroom om veelvoudige controle en controle toepassingen te steunen; het heeft een resolutie met 16 bits en bevat een verwijderbaar eindblok dat kanaal van de verbindingen het analoge input verstrekt. Dit kanaal kan als differentiële input worden verbonden. Er is een ONDERDOMPELING dat de kringsraad inschakelt om de input of het huidige voltage te selecteren. De Backplane stroom bij 5 Volts van deze module is 25 mA; bij 24 Volts, is de stroom 85 mA. De voorzichtigheid zou moeten worden gegeven vermijden verbindend die de voltagebron zonder de zenderstroom, enz. aan het kanaal voor huidige input wordt gevormd. De onjuiste moduleverrichting of de moduleschade kan voorkomen.
1746-NI4 heeft StandaardKabellengten van 0,5, 1, 2,5, en 5,0 meters. De AIFM-Schakelaar van deze module is 15 speld D-SHELL. Allen Bradley 1746-NI4 heeft de Specificaties van de Huidige Lijninput: de inputwaaier is +/-20 (nominaal) mA en +/-30 mA (maximum). De Inputimpedantie is 250 Ohms met een resolutie van 1.22070 & µA per LSB en een benaderende afwijking van de Aanwinstenfout van +/-67 p.p.m./graden Celsius. De algemene nauwkeurigheid bij 25 graden van Celsius bedraagt +/- 0,365% van hoogtepunt - schaal, +/- 0,642% 60 graden van Celsius. De algemene nauwkeurigheidsafwijking is +79 p.p.m./graad Celsius hoogtepunt - schaal. De 1746-NI4'S-waaier van het inputvoltage is +/-10 Volts gelijkstroom -1 LSB. Zijn impedantie is 1 megaohms. De nauwkeurigheidsafwijking is +63 p.p.m.-graden Celsius van hoogtepunt - schaal. De Resolutie bedraagt 305,176 & µV per LSB, met een afwijking van de Aanwinstenfout +/- 57 p.p.m./graad Celsius. De Algemene nauwkeurigheid bij 25 graden van Celsius bedraagt +/0,284% van hoogtepunt - schaal, en +/0,504% 60 graden van Celsius.
Th 1746-NI4 is een analoge inputmodule van SLC 500 reeksen van AB. Het kenmerkt Vier (4) verschil niet-geïsoleerde inputkanalen, individueel verkiesbaar voor voltage of huidige input. De verkiesbare waaiers van inputsignalen omvatten -20 tot +20 mA (of) -10 aan +10V gelijkstroom.
De module werkt door het analoge inputsignaal via de delta-Sigmamodulatie met waaier van -16.384 tot +16.384 voor Huidige input en -32.768 tot +32.767 voor Voltageinput om te zetten. De omgezette gegevens kunnen met het gebruik worden verwerkt van het Schrapen van algoritme om de gemeten procesvariabele te tonen. Beide methode veroorzaakt dezelfde geschraapte output.
Deze module is compatibel van wordt gebruikt met een vast of modulair controlemechanisme van de hardwarestijl SLC 500. De Vaste hardwareversie van SLC 500 komt met ingebedde I/O kanalen met beperkte uitbreidingsmogelijkheden. De modulaire hardware SLC 500 PLC kenmerkt een volledig modulair en klantgericht systeem.
Deze module heeft ingebouwde LEIDENE indicator voor het wijzen van het op statuut van elk kanaal en het algemene statuut van de verrichting van de module. Dit verstrekt snelle kenmerkende module die ook via het kenmerkende controlemechanisme kan worden betreden onderbreekt. Dit systeem om te rapporteren staat snellere het oplossen van problemenperiode toe en verhoogt de beschikbaarheid van de module.
Meer informatie:
| Chassisplaats |
Om het even welke I/O modulegroef behalve groef 0 |
| Backplane Stroom |
(5 Volts) 35 mA; (24 Volts van gelijkstroom) 85 mA |
| Stapreactie |
60 milliseconden |
| Conversietype |
Delta-sigmamodulatie |
| Toepassingen |
Combinatie 120 Volts AC I/O |
| Convertorresolutie |
met 16 bits |
| Kabellengten |
0,5, 1, 2,5, of 5,0 meters. |
| Herhaalbaarheid |
±1 LSB |
| UPC |
662073735908 |
| Niet lineair zijn |
0,01% |
| UPC |
10662073735905 |
| UNSPSC |
32151705 |
Een andere module: SLC 500 Digitale I/O de Catalogusaantallen van de Modulesinput1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
De Aantallen van de outputcatalogus1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Aantallen van de combinatie de Input-output Catalogus1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
