I/O DE ADAPTERmodule SLC500 VERRE SLC 500 57,6 KBIT/S VAN AB 1747-ASB 115 KBIT/S 230 KBIT/S

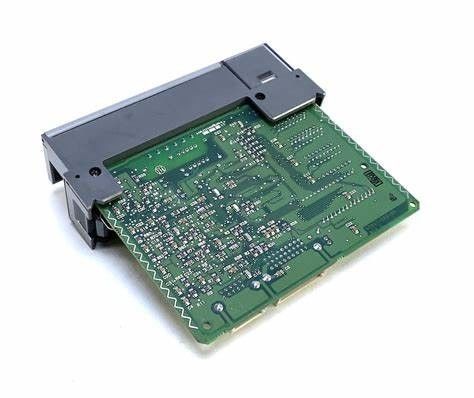

Ongeveer 1747-ASB:
AB 1747-ASB is een verre I/O adaptermodule die deel van het systeem van SLC 500 uitmaakt. Het vestigt een communicatieverbinding tussen de scanners van SLC of PLC en diverse 1746 I/O modules via Verre I/O. De Verre I/O verbinding bestaat uit één hoofdapparaat d.w.z., een scanner van SLC of PLC en één of meerdere slavenapparaten dat adapters zijn. De het beeldlijst van SLC of PLC krijgt I/O module direct beeld-in kaart brengend van zijn chassis. Voor beeldafbeelding, steunt het zowel afzonderlijke als blokoverdracht. 1747-ASB heeft steun voor 1/2-groef, 1 groef, en groef 2 richtend met efficiënt beeldgebruik. Het is geïnstalleerd in de chassis met de bewerker van SLC 500 en het tast I/O in de chassis af.
De module 1747-ASB heeft 375 mA backplane stroom bij 5V en 0 mA bij 24V. Het heeft een minimum en maximum thermische dissipatie van 1,875 W. Het kan I/O gegevens over een afstand van zelfs 3040 meters meedelen en het steunt de baudrate van 57.6K, van 115.2K, en 230.4K-. Het staat een gebruiker-geselecteerde beeldgrootte van zelfs 32 logische groepen toe en het controleert tot 30 chassisgroeven. 1747-ASB verstrekt ook niet-vluchtig geheugen en uitgebreid knoopvermogen aan maximaal 32 adapters. Voor bedrading, moet Belden 9463 of de gelijkaardige categoriekabel worden gebruikt, en het vereist geen gebruiker programmering. Het gebruikt een 6-speld Schakelaar van Phoenix voor verbinding tussen de Verre I/O verbinding en de bewerker. De module 1747-ASB steunt al SLC 501 I/O modules zoals basismodules, weerstandsmodules, hoge snelheids tegenmodules, enz. Voor het oplossen van problemen en verrichting, heeft het drie 7 segmentenvertoningen met verbeterd vermogen voor het tonen van werkende status en fouten. 1747-ASB is voorgenomen voor gebruik in een Industriële omgeving en verstrekt een standaard het lawaaiimmuniteit van NEMA.
1747 - ASB is een Verre IO-adapter die tot het de automatiseringsplatform van SLC 500 behoort. Deze IO-adapter communiceert met I/O scannermodules, interfacekaarten en gateways om Verre IO-connectiviteit duidelijk te maken.
Voor PLC toepassingen, het primaire doel van deze module is verdeelde IO-toepassing over een Ver I/O netwerk uit te voeren. Vergeleken bij een SLC-uitbreidingsbus, heeft de uitbreiding kabellengte en een zeer beperkte SLC-chassisuitbreiding beperkt. Met een 1747-ASB, kunnen tot 32 SLC-Chassis met 1747 RIO scanner met toepasselijke afstanden van 762 meters of 2500 voet voor 230,4 KBaud, 1524 meters of 5000 voet voor 115,2 KBaud en 3048 meters worden gebruikt of 10.000 voet voor 57,6 KBaud. Tot 30 zijn het controlevermogen van deze adapter, kan deze 30 groefgrens aan verschillend chassis of rek met elk die rek worden gesegmenteerd met een scanner van RIO en een voeding wordt geïnstalleerd.
Ongeacht het communiceren met Verre IO-scanners, kan deze module ook worden gebruikt om met communicatie AB kaarten te communiceren die direct aan een personal computer worden opgezet. Dit laat ver programmering en configuratievermogen en afstandsbediening via een Toeziende Controle en een Gegevensverzameling (SCADA) toe. Alternatief, kan AB Human Machine Interfaces (HMI) zoals PanelView-producten met een Verre I/O adapter worden toegevoegd die HMI toestaat om het proces te controleren gelijkend op een SCADA-systeem.
Meer informatie:
| Fabrikant |
Rockwell Automation |
| Merk |
AB |
| Het artikelnummer/catalogiseert Nr. |
1747-ASB |
| Reeks |
SLC 500 |
| Moduletype |
I/O Adaptermodule |
| Communicatie Haven |
Universele Verre I/O Adapter |
| Communicatie Tarief |
57.6, 115 of 230 kilobits/tweede |
| Backplane Stroom (5 Volts van gelijkstroom) |
375 milliamps |
| Kabel |
Belden 9463 |
-
Controlepublicatie voor foutcodes en verklaringen op de betekenis van deze codes.
-
Verzeker de onderdompelingsschakelaars correct worden gevormd, zal de publicatie ook met dit proces helpen.
-
Controle om te zien dat de kabel van RIO behoorlijk op beide einden wordt geëindigd.
-
Inspecteer visueel communicatie van RIO kabel voor schade indien mogelijk.
-
Als het gebruiken van scanner is een module zeker die configuratie evenals g-Gegevens dubbel te controleren in programmering wordt gebruikt
-
Controleer visueel de module schade zoals uitgebrande componenten gebroken raad evenals eindigend spelden die in backplane opnemen.
-
Verzeker het rek de ASB-module waarwordt gestopt in in goede arbeidsvoorwaarde is
Een andere module: SLC 500 Digitale I/O de Catalogusaantallen van de Modulesinput1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
De Aantallen van de outputcatalogus1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Aantallen van de combinatie de Input-output Catalogus1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
