| wijzenaam |

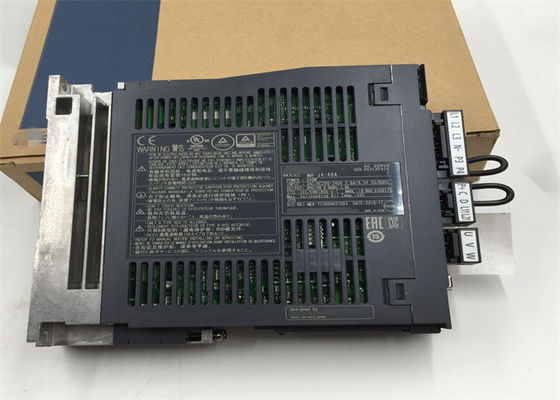

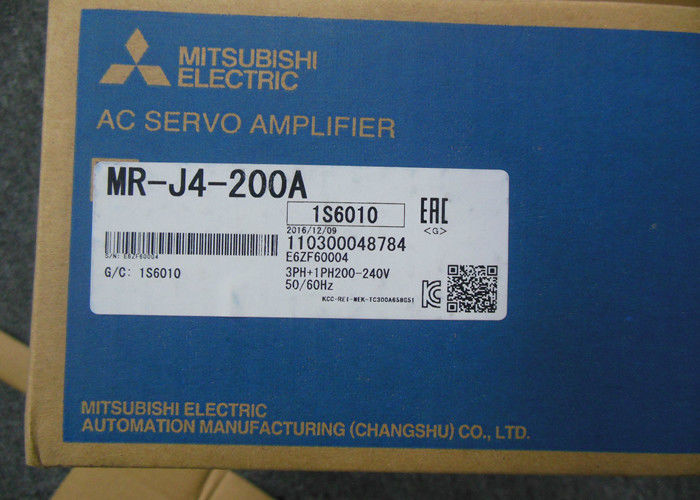

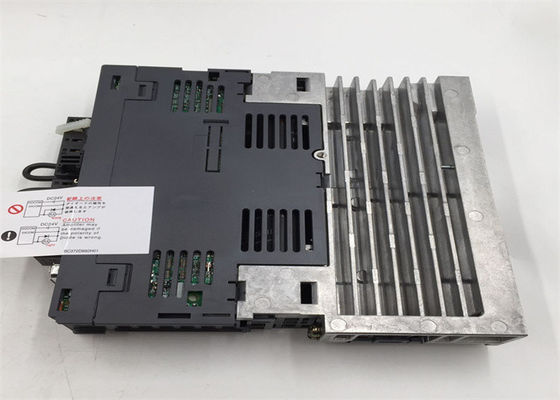

M.-j4-200A |
| Opgeslagen Punt |
S |
| Output |
Nominale spanning |
driefasen 170 VAC |
| Geschat Huidig (a) |
11.0 |
|
Hoofdkring
Macht
Levering
|
Voltage/Frequentie |
driefasen 200 VAC aan 240 VAC, 50/60 Herz |
| Geschat Huidig (a) |
10.5 |
| Toelaatbare Voltageschommeling |
driefasen 170 VAC aan 264 VAC |
| Toelaatbare Frequentieschommeling |
±5% maximum |
|
Controle
Kring
Macht
Levering
|
Voltage/Frequentie |
1-fase 200 VAC aan 240 VAC, 50/60 Herz |
| Geschat Huidig (a) |
0,2 |
| Toelaatbare Voltageschommeling |
1-fase 170 VAC aan 264 VAC |
| Toelaatbare Frequentieschommeling |
±5% maximum |
| Machtsconsumptie (w) |
30 |
| Interfacevoeding |
24 VDC ±10% (vereiste huidige capaciteit: 0,5 A (met inbegrip van CN8-schakelaarsignaal)) |
| Lading-zijcodeurinterface |
Mitsubishi-hoge snelheids periodieke mededeling |
|
Verdraaglijke Regeneratieve Macht van Ingebouwd
Regeneratieve Weerstand (W)
|
100 |
| Controlemethode |
Sinus-golf PWM controle/huidige controlemethode |
| Dynamische Rem |
Ingebouwd |
| Beschermende Functies |
Afgesloten te sterke intensiteit, regeneratief afgesloten overvoltage, afgesloten overbelasting (elektronische thermisch), de bescherming van de servomotoroververhitting, de bescherming van de codeurfout, regeneratieve foutenbescherming, undervoltagebescherming, onmiddellijke stroomuitvalbescherming, overdreven snelheidsbescherming, fouten bovenmatige bescherming, de bescherming van de magnetische poolopsporing, de lineaire bescherming van de servobesturingsfout |
|
Positie
Controle
Wijze
|
De maximumfrequentie van de Inputimpuls |
4 Mpps (wanneer het gebruiken van differentiële ontvanger), 200 kpps (wanneer het gebruiken van open-collector) |
| Het plaatsen Terugkoppelingsimpuls |
Codeurresolutie: 22 beetjes |
| De Vermenigvuldigingsfactor van de bevelimpuls |
Elektronisch toestela/b veelvoud, A: 1 tot 16777216, B: 1 tot 16777216, 1/10 < A="">
|
| Het plaatsen het Volledige Breedte Plaatsen |
impuls 0 aan impulsen ±65535 (de eenheid van de bevelimpuls) |
| Bovenmatige fout |
±3 omwentelingen |
| Torsiegrens |
Reeks door parameters of externe analoge input (0 V gelijkstroom aan +10 de torsie van V DC/maximum) |
|
Snelheid
Controle
Wijze
|
De Waaier van de snelheidscontrole |
Het analoge 1:2000 van het snelheidsbevel, het interne 1:5000 van het snelheidsbevel |
| De analoge Input van het Snelheidsbevel |
0 V gelijkstroom aan de snelheid van ±10 V DC/rated (de Snelheid bij 10 V is veranderlijk met |
| Het Tarief van de snelheidsschommeling |
±0.01% maximum (ladingsschommeling 0% aan 100%), 0% (machtsschommeling: ±10%)
±0.2%maximum (omgevingstemperatuur 25 ± 10 graad Celsius) wanneer slechts het gebruiken van analoog snelheidsbevel
|
| Torsiegrens |
Reeks door parameters of externe analoge input (0V gelijkstroom aan +10 VDC/maximum-torsie) |
|
Torsie
Controle
Wijze
|
De analoge Input van het Torsiebevel |
0VDCto±8VDC/maximum-torsie (inputimpedantie: kohm 10 tot 12) |
| Maximum snelheid |
Reeks door parameters of externe analoge input (0VDC aan de snelheid van ± 10 VDC/rated) |
| Volledig Gesloten Lijncontrole |
Beschikbaar in de toekomst |
| Veiligheidsfunctie |
STO (IEC/EN 61800-5-2) |
| Communicatie Functie |
USB: Sluit een personal computer (M. Configurator 2 compatibel systeem) aan |
| Structuur (IP Classificatie) |
Kracht het koelen, opent (IP20) |
| Dichte Steun |
Mogelijk |
| Gewicht (kg) |
2.1 |
