I/O OUTPUT 120/240 VAN DE MODULE AFZONDERLIJKE 8 PUNT AC/DC VAN GE IC693MDL930 NORMAAL OPEN HET RELAIS VAN VAC 5/24/125 VDC

I/O OUTPUT 120/240 VAN DE MODULE AFZONDERLIJKE 8 PUNT AC/DC VAN GE IC693MDL930 NORMAAL OPEN HET RELAIS VAN VAC 5/24/125 VDC

Productinformatie GE IC697CPM790:

• I/O MODULE
• AFZONDERLIJK
• 8 PUNT
• AC/DC OUTPUT
• 120/240 VAC
• 5/24/125 VDC
• RELAIS
• NORMAAL OPEN
• 4 AMPÈRE
• GEÏSOLEERD
• 8 DE OUTPUTmodule VAN HET KANAALrelais
• 90-30 REEKS

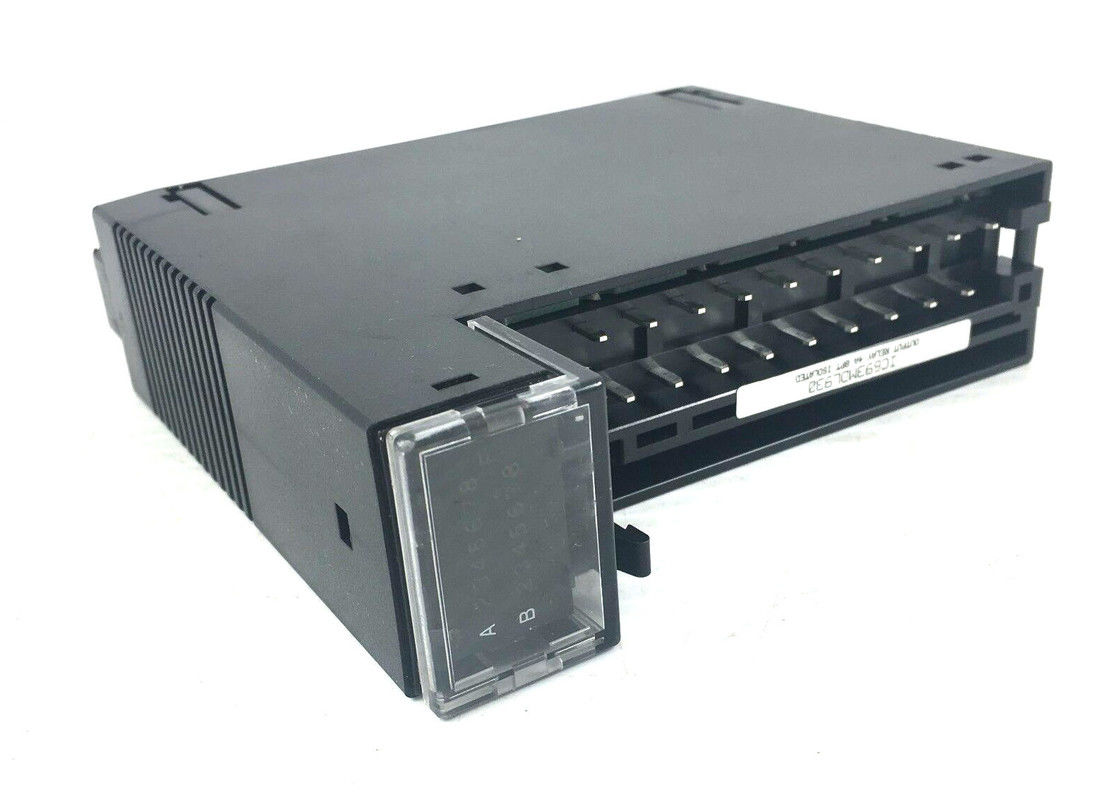

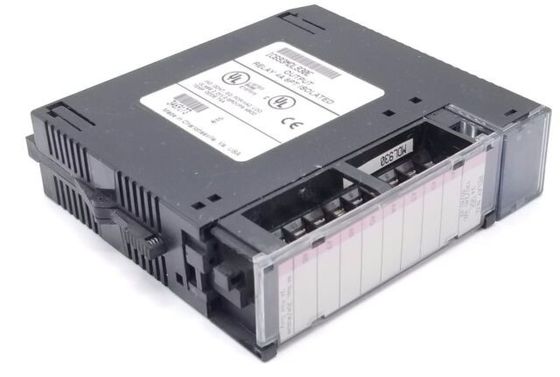

De module van GE Fanuc IC693MDL930 is een geïsoleerde module van de relaisoutput. Het is compatibel met de Reeks 90-30 PLC familie en het kan in om het even welke lege groef van 5 worden geïnstalleerd inlast of 10 lassen grondplaat in. Acht normaal-open relaiskanalen zijn beschikbaar op de module en zij kunnen voor het controleren van verbonden gebruikersladingen zoals solenoïden, indicatoren, en motoraanzetten worden gebruikt. Elk outputkanaal heeft een omschakelings huidige capaciteit van 4 Ampèren. Alle outputkanalen zijn geïsoleerd van elkaar en elk kanaal heeft zijn eigen gemeenschappelijke terminal van de machtsoutput. De macht voor de gebiedsapparaten moet door de gebruikers worden geleverd. De geïntegreerde zekeringen zijn niet beschikbaar op de IC693MDL930-module. Een LEIDENE indicator wordt verschaft voor elk van de outputkanalen op de IC693MDL930-module.

De IC693MDL930-module wordt geschat voor 24 Volts van gelijkstroom en 120/240 Volts AC. Voor gelijkstroom-macht, is de werkende voltagewaaier van 5 tot 30 Volts van gelijkstroom, en voor wisselstroom, is de werkende voltagewaaier 5 tot 250 Volts AC (in 50 tot 60 Hertz). De gebiedskant aan logica zijisolatie op de IC693MDL930-module is 1500 Volts. De maximumladingsclassificatie voor de IC693MDL930-module is 20 Ampèren voor UL-installatie. De minimumlading is 10 milliamps en de maximumtoevloedstroom is 5 Ampèren. De maximum aan en uit reactietijden zijn beide 15 milliseconden. De interne huidige consumptie van de 5 Volts backplane krachtbron is 6 milliamps wanneer alle output is. De interne huidige consumptie van de 24 Volts backplane is 70 milliamps wanneer alle output is. De werkende temperatuurwaaier voor de IC693MDL930-module is 0 tot 50 graden van Celsius.

IC693MDL930 is een afzonderlijke outputmodule die deel van de Reeks 90-30 reeks Programmeerbare die van het Logicacontrolemechanisme (PLC) uitmaakt, vroeger door GE Fanuc, nu onder Emerson Automation wordt vervaardigd. Deze module is een enig-groefbreedte, (8) individueel geïsoleerd normaal Open contact Acht (van N.O.) van Vorma output die voor gebruik met Reeks modulaire 90-30 compatibel zijn en assemblage de ingebedde van de Centrale verwerkingseenheid (cpu) module als lokale en verdeelde I/O component. Bovendien, steunt deze module ook de moderne systemen van RX3i en RX7i-als verdeelde outputmodules. Deze module is compatibel voor gebruik met motoraanzetten, solenoïde-aangedreven apparaten, en wijzende op lampen.

De IC693MDL930-contactoutput heeft huidige classificaties van 4 Ampères, maximum voor weerstand biedende ladingen per punt; 2 de ampères voor proefplicht laadt per punt, en 20 Ampères per module voor UL-installaties terwijl de minimumlading van de module 10 mA is. Elke contactoutput is opereerbaar bij nominale voltages van 24 VDC en VDC 120/240 terwijl de werkende voltagewaaiers 5-30 VDC/5-250 VAC bij een frequentie van 50/60 Herz zijn. Het produceert ook een maximumtoevloedstroom van 5 Ampères terwijl de maximumtijd van de kanaalreactie Mej. 15 voor beide aan en uit signaalovergang is.

Deze module heeft een interne machtsconsumptie van 6 mA met alle output van een bus van 5 volt op backplane en 70 mA met alle output van de relais24v bus op backplane. Met individuele isolatie, kan elk outputkanaal bij verschillende voltages werken die maximum operationele flexibiliteit verstrekken. De de isolatieclassificaties van de module zijn 1500 volts tussen de gebiedskant en logicakant en 500 volts tussen kanalen.

Eigenschappen:
Enige groef cpu
? Verstrekt 1 Mbyte van batterij-gesteund geheugen in
zelfde groef (tot 512 beschikbare Kbytes voor gebruik door
de toepassingsprogramma van het ladderdiagram)
? De berekeningen van het steunendrijvende komma
? Tot de de afzonderlijke input en output van 12K (om het even welke mengeling -
simplexwijze slechts); 2048 over gestemde afzonderlijke input, 2048
gestemde over afzonderlijke output
Tot de analoge input van 8K (simplexwijze slechts) en
8K analoge output (simplexwijze slechts); gestemde over 1024
analoge input
? 0,4 microseconden per de functie van Boole
? 64 Mhz, 80486DX2-microprocessor
? Steunen IC660/IC661 I/O (en IC697 I/O op simplexwijze slechts)
? Geprogrammeerd door MS-DOS, of Vensterssoftware
producten die op Windows 95 of Vensters lopen
NT over Ethernet TCP/IP of door SNP
haven.
? Configureerbaar gegevens en programmageheugen
? Batterij-gesteunde kalenderklok
? De wijzeschakelaar van de drie positieverrichting
? Wachtwoord gecontroleerde toegang
? Ver programmeurs keyswitch geheugen
bescherming
? Vier status LEDs
