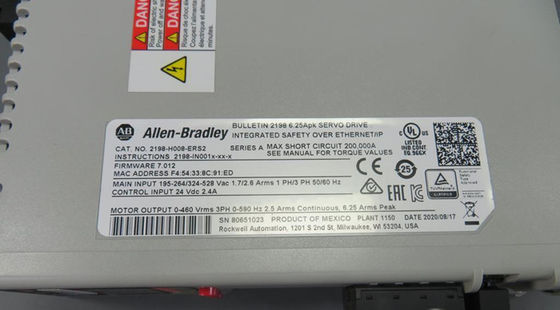

Ab 2198-H008-ERS2 de Outputfase 1 en 3 van de 6,3 Ampère Piekstroom 190 - 528 VAC Input
Ongeveer 2198-H008-ERS2:

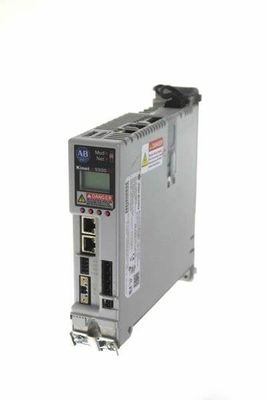

AB 2198-H008-ERS2 is een Kinetix 5500 de servoaandrijving van Ethernet I/P. Deze aandrijving kenmerkt een dubbele geïntegreerde communicatie van Ethernet I/P haven wat deze aandrijving om met een bestaand Ethernet-netwerk toelaten te verbinden voor het uitvoeren van integratie en geïntegreerde Veilige Torsie van de functionaliteit (van STO). Deze aandrijving is verrichting wanneer voorzien van 195… eenfasige 264V rms, (240V nom); 195… 264V rms, in drie stadia (240V nom) en 324… 528V rms, in drie stadia (480V nom).
Deze inputvoltages laten de aandrijving toe om eenfasige outputmacht en huidige classificaties van 0,5 kW bij 195… 264V rms te leveren; 0,8 kW bij 195… 264V rms, in drie stadia en 1,6 kW bij 324… 528V rms, Outputstroom in drie stadia evenals Ononderbroken (0-piek) van 3,5 A, Ononderbroken Outputstroom (rms) van 2,5 A, Piekoutputstroom (0-piek) van 8,8 A en Piekoutputstroom (rms) van 6,25 A.
Deze aandrijving steunt integratie aan ControlLogix 5570, ControlLogix 5580, CompactLogix 5370, of CompactLogix 5380 controlemechanismen gebruikend Studio 5000 Logix-Ontwerper. Dit is de methode van de premièreintegratie waar de aandrijvingsparameters een deel van het gebruikersprogramma en verwerkt door het Logix-controlemechanisme kunnen worden. Dit laat dynamische aandrijvingsconfiguratie en taken toe, die de behoefte aan menselijke interventie en procesverstoring minimaliseren.
De beschikbare die schakelaars aan deze aandrijving worden geïnstalleerd zijn Motor terugkoppelen (MF) schakelaar, Digitale input (IOD) schakelaar, Motorrem (omdat) schakelaar, de schakelaar van de Shuntweerstand (RC), AC de machts (IPD) schakelaar van de leidingeninput, gelijkstroom-bus (gelijkstroom) schakelaar (onder dekking), van de de machts (CP) schakelaar en Motor 24V-van de controleinput machts (MP) schakelaar. Deze aandrijving steunt nul stapelend installatie die ideaal gezien in minimum en strakke paneelruimten wordt gebruikt.
De aandrijving werkt in diverse zelfstandig als multi-axis configuraties, zowel: gedeelde AC/DC hybride gedeelde AC/DC, gedeelde AC en gedeelde gelijkstroom. Het voorziet een rendabele motieoplossing, leverend zowel hoge die prestaties als scalability van motorwinding aan aandrijvingsclassificaties wordt aangepast voor het geoptimaliseerde systeem rangschikken (0,6 kW aan 1,6 kW).
Verbeterend de midrange architectuurportefeuille, wordt dit motiesysteem ontworpen om met CompactLogix 5370 controlemechanismen aan te sluiten en in werking te stellen door Studio 5000 te gebruiken milieu en de Geïntegreerde Motie op EtherNet/IP-netwerk te steunen. Studio 5000 Logix-Ontwerpertoepassing, zou versie 24.00 of later moeten worden gebruikt. Met de voordelen van dit motiesysteem, kunnen de motietoepassingen op één enkel controleplatform worden in werking gesteld door één enkel netwerk te gebruiken, die het ontwerp, de verrichting, en het onderhoud van materiaal vereenvoudigen. De eigenschap die over dit servoaandrijvingsmodel duidelijk uitkomt is zijn Brandkast torsie-weg via zijn EtherNet/IP-netwerkvermogen.
Deze eigenschap werkt typisch binnen door het hebben van GuardLogix 5570 of Compacte GuardLogix 5370 de kwestie van het veiligheidscontrolemechanisme een Brandkast torsie-van het bevel (van STO) over het EtherNet/IP-netwerk; de 2198-H008-ERS2 geïntegreerde veiligheidsaandrijving dan voert het bevel uit.
- SERVOaandrijving
- KINETIX 5500
- 195-264 / 324-528 VAC
- 3 FASE
- W/SAFETY
Typisch, is een ladingsstroom niet constant. Het varieert na verloop van tijd. Voor impuls moet de ladingsverenigbaarheid, na regels worden ontmoet:
a) De vraag van de impulsmacht moet onder 150% van de nominale macht zijn.
b) De duur van de impulsmacht moet korter zijn dan toegestane de macht-Verhoging Tijd. (zie outputsectie)
c) De gemiddelde (R.M.S.) outputstroom moet onder de gespecificeerde ononderbroken outputstroom zijn. Als de R.M.S-stroom hoger is, zal de eenheid met een thermische sluiting na een tijdje antwoorden. Gebruik de max. te controleren kromme van de plichtscyclus (Fig. 27-2) als de gemiddelde outputstroom onder de nominale stroom is.
d) Voor hoogten hoger dan 2000m verminder de impulslading (30W/1000m) of de omgevingstemperatuur
| Ononderbroken Outputstroom (0-piek) |
3.5 A |
| Inputvoltage |
195… eenfasige 264V rms, (240V nom); 195… 264V rms, in drie stadia (240V nom); 324… 528V rms, in drie stadia (480V nom); |
| Interne shuntmacht |
30 W |
| Veilige Torsie van de Eigenschap (van STO) |
Geïntegreerd |
| Kadergrootte |
Kadergrootte 1 |
| Gewicht |
3,0 pond (1,4 kg) |
| Afmetingen |
1.97 x 8,90 x 8,46 binnen (50 x 226 x 215 mm) |
| Geïntegreerde Veiligheid over Ethernet/IP |
Ja |
| Het Voltage van de Nomaandrijving |
240 V (Enige Fase); 240/480 V (In drie stadia) |
| Piekoutputstroom |
6,3 Ampères |
| Hardwiredveiligheid |
Nr |
| UPC |
885630902661 |
Volg deze stappen om de aandrijving in enig-asconfiguraties op te zetten.
1. Neem deze ontruimingsvereisten waar wanneer het opzetten van één enkele aandrijving aan het paneel:
• De extra die ontruiming wordt voor kabels en draden of het systeem van de delen-busverbinding aan de bovenkant van de aandrijving wordt aangesloten vereist.
• De extra ontruiming wordt vereist als andere apparaten geïnstalleerd boven en/of onder de aandrijving zijn en ontruimingsvereisten van hun hebben.
• De extra ontruiming ging en herstelt van de aandrijving weg wordt vereist wanneer opgezet naast lawaai gevoelig materiaal of schone draadmanieren.
• De geadviseerde minimumkabinetsdiepte is 300 mm (11,81 binnen.).
1606-XLE120E & 1606-XLE120EC 24V, 5A; Enige Faseinput
Instructies voor verrichting in twee fasen:
a) wordt de de fase aan fase verbinding van A toegestaan zolang het het leveren voltage onder 240V (+10%) is.
B) gebruik een zekering of een stroomonderbreker om de n-input te beschermen. De n-input is intern niet beschermd en met een hete draad in dit geval verbonden
Adisadvantages:
a. De defecte voeding kan niet worden erkend. De groene LEIDENE wil is nog aangezien het van de andere voeding wordt omgekeerd-aangedreven.
b. Het behandelt geen mislukkingen zoals een interne kortsluiting in de secundaire kant van de voeding. In zulk een - vrijwel bijna onmogelijk - geval, wordt de gebrekkige eenheid een lading voor de andere voedingen en het outputvoltage kan niet meer worden gehandhaafd.
Een andere module: SLC 500 Digitale I/O de Catalogusaantallen van de Modulesinput1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
De Aantallen van de outputcatalogus1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Aantallen van de combinatie de Input-output Catalogus1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
Gelijkaardige Modellen:
| 2198-h003-ERS |
Kinetix 5500 Servoaandrijving, de output van de 2,5 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-H003-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 2,5 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-h008-ERS |
Kinetix 5500 Servoaandrijving, de output van de 6,3 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-H008-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 6,3 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-h015-ERS |
Kinetix 5500 Servoaandrijving, de output van de 12,5 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-H015-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 12,5 Ampère piekstroom, fase 1 en 3 190 - 528 VAC input |
| 2198-h025-ERS |
Kinetix 5500 Servoaandrijving, de output van de 20 Ampère piekstroom, fase 3 190 - 528 VAC input |
| 2198-H025-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 20 Ampère piekstroom, fase 3 190 - 528 VAC input |
| 2198-h040-ERS |
Kinetix 5500 Servoaandrijving, de output van de 32,5 Ampère piekstroom, fase 3 190 - 528 VAC input |
| 2198-H040-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 32,5 Ampère piekstroom, fase 3 190 - 528 VAC input |
| 2198-h070-ERS |
Kinetix 5500 Servoaandrijving, de output van de 57,5 Ampère piekstroom, fase 3 190 - 528 VAC input |
| 2198-H070-ERS2 |
Kinetix 5500 Servoaandrijving, de output van de 57,5 Ampère piekstroom, fase 3 190 - 528 VAC input
|
