REEKS 90-30 PLC van GE FANUC Digitale I/O VERZEGELDE Moduleic697cpx772 FABRIEK

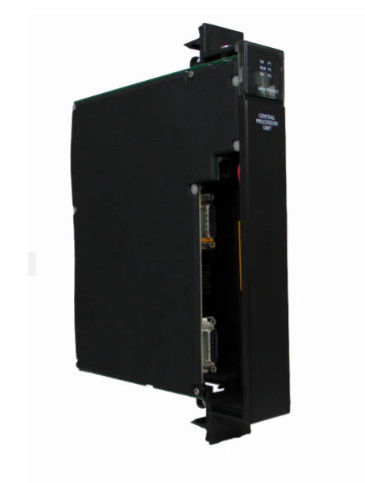

GE FANUC SERIES 90-30 PLC Digitale I/O-module IC697CPX772


Beschrijving:

De IC697CPX772 is een centrale verwerkingseenheid (CPU) module van Emerson Automation's Series 90-70 Programmable Logic Controller (PLC) serie.

Deze module wordt geleverd met meerdere communicatie-interfaces, met name één (1) RJ11 seriecommunicatie-interface en twee (2) 9-pin D-shell RS485-communicatiepoorten.

Deze processor ondersteunt SNP Slave, Break-Free SNP (Slave), SNPX en RTU seriële protocollen.

Deze processor ondersteunt schommelpuntberekeningen, dat is een gegevensformaat dat wordt gebruikt in real-world berekeningen en transacties, omdat schommelpunt wiskunde decimale waarden ondersteunt.

Het kan tot 2K discrete input en discrete outputs van elke combinatie en 8K woorden van analoge input- en outputgegevens bevatten.

Deze processor is uitgerust met een 80486DX4 microprocessor met een kloksnelheid van 96 MHz.

Het wordt ook geleverd met een door batterijen ondersteunde Real-Time Clock (RTC) met een nauwkeurigheid van +/- 3,5 seconden per dag, maximale en verstreken tijdklok nauwkeurigheid van +/- 0,1%, maximaal.

De Lithiumbatterie van de module heeft catalogusnummer IC697ACC701 met een houdbaarheid van 5 jaar bij werking bij een temperatuur van 20 graden met een geheugenretentieperiode van 6 maanden.

De IC697CPX772 heeft een stroomopname van 3,1 A en een werktemperatuur van 0-60 graden Celsius.De IC697CPX772 heeft een drie (3) positie operationele modus schakelaar voor lokaal veranderen van de operationele modus van de controller.

Het heeft ook zeven (7) status-LED's zoals OK, RUN, EN, P1, P2 en P3. Het heeft ook een MEM PROTECT-LED die aangeeft dat deze wordt geactiveerd wanneer de geheugenbeschermingsschakelaar is ingeschakeld.

De GE Fanuc IC697CPX772 module is een 96 megahertz CPU module.

De IC697CPX772-module is een 32-bits puntmodule met 512 KB gebruikersgeheugen.

Bovendien bevat de module 256 KB niet-vluchtig flashgeheugen.

De IC697CPX772-module heeft één slot in het PLC-rack.

De door de module gebruikte microprocessor is een 80486DX4 microprocessor

Product samenvatting:

• Protocol SNP/SNP-X: meester, slaaf
• CCM-protocol: meester, slaaf, peer
• RTU-modbusprotocolAlleen slaven.
• Beschrijving: Communicatie coprocessor
• Simultane communicatie: (tot 9,6 Kbps, of 19,2 Kbps afzonderlijk
• Gebruikersonderhoudselementen: Herstartknop - direct onder de LED's
• Twee seriële poorten: Twee 25-pin vrouwelijke connectoren zorgen voor RS-232 en RS-422/RS-485 communicatie
• Type van het apparaat: Communications Coprocessor, CCM, RTU, SNP en SNPx-protocollen
• Protocol SNP/SNP-X: meester, slaaf
• CCM-protocol: meester, slaaf, peer
• RTU-modbusprotocolAlleen slaven.
• Kenmerken: 12 MHz, 80C186 microprocessor, drie status LED's, reset knop
