Ongeveer 1769-PA4

AB 1769-PA4 is een I/O voeding van CompactLogix. Het kan 120 tot 240 Volts van wisselstroom en 24 die Volts van gelijkstroom-macht aan de bewerkers van CompactLogix 1769-L3x, controlemechanismen, en de I/O modules verstrekken aan het worden aangesloten. Tot 8 modules kunnen met elke kant van 1769-PA4 voor een maximum van 16 modules voor één voeding verbinden. Deze voeding verstrekt 4A van stroom bij 5 Volts van gelijkstroom of 2A bij 24 Volts van gelijkstroom. Deze module meet 2,76 x 3,43 x 4,65 duim en weegt ongeveer 630 g (1,39 pond). Deze voeding steunt DIN-spoor of paneelsteun. Het heeft een open-stijlbijlage met geïntegreerde zekering die met artikelnummers Littelfuse 02183.15MXP of Wickman 19195-3 zekeringen vervangbaar is.

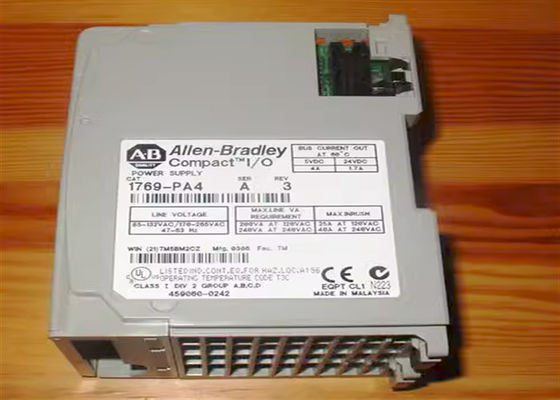

1769-PA4 heeft componenten die een bushefboom met een sluitenfunctie, LEIDENE statusindicator, een voedingdeur met een identificatieetiket, zowel beweegbare als stationaire busschakelaars (met mannelijke en vrouwelijke spelden), een naambordetiket, hogere en lager tong-en-groefgroeven, hogere en lagere DIN-spoorklinken, een eindblok met vinger-veilige dekking, en een huisvestingsdekking voor de vervangbare zekering omvatten.
Deze voeding heeft een verkiesbare waaier van het inputvoltage van 85 tot 265 Volts en 170-265 VAC langs een inputfrequentiegebied van 47 tot 63 Hertz. Zijn machtsconsumptie bedraagt rond 200 VA 120 Volts AC en 240 VA bij 240 Volts AC en zijn maximumtoevloedstroom bedragen 25 Ampèren 132 Volts AC. 1769-PA4 heeft een huidige capaciteit van 4 Ampèren bij 5 Volts van gelijkstroom en één van 2 Ampèren bij 24 Volts van gelijkstroom, een nominaal inputvoltage van 120 tot 220 Volts AC, een Wattage van 18 Watts, en een outputvoltage van 24 Volts van gelijkstroom. Zijn isolatievoltage is ononderbroken bij 265 die Volts van wisselstroom in het systeem wordt ingevoerd.

Het product AB met artikelnummer 1769-PA4 is een CompactLogix-component die als I/O Voeding functioneert. Deze de voedingenbackplane van CompactLogix I/O macht die aan de 1769 Compacte I/O modules wordt verdeeld. Deze voedingen kan modules van beide kanten van de eenheid aandrijven. De compacte I/O modules kunnen op elke kant van de I/O uitbreidingsvoeding worden geïnstalleerd waar tot Acht (8) modules voor een totaal van 16 Compacte I/O modules kunnen worden geïnstalleerd.

Deze voeding kenmerkt de verkiesbare waaier van de voltageinput van 85 aan 265V AC of 170 of 265V AC. Alvorens de voeding te activeren, zorg ervoor dat de correcte selectie wordt geactiveerd om schade aan de module te verhinderen. Deze voedingcomponent heeft een geschatte huidige output van 4.0A bij 5VDC en 2.0A bij 24VDC. Deze Voeding is compatibel voor installaties in een CompactLogix-assemblage met een hoog aantal afzonderlijke output en analoge modules.

Deze voeding is geïnstalleerd met een interne zekering. Deze zekering kan met de artikelnummers Wickmann 19195-3.15A of Littelfuse 02153.15MXP worden vervangen.

Voeding de planning is essentieel in de bouw van een CompactLogix-assemblage dit aan het feit toe te schrijven is dat de voeding de module door het de classificatievereiste dat van de voedingafstand is van verwijzingen wordt voorzien. Dit modulevereiste moet zich voldoen om een geldige CompactLogix-configuratie te handhaven. Met inbegrip van de bewerker en communicatie modules, moet om het even welke module niet de bepaalde classificatie van de voedingafstand overschrijden.

Technische Beschrijvingen voor 1769-PA4
