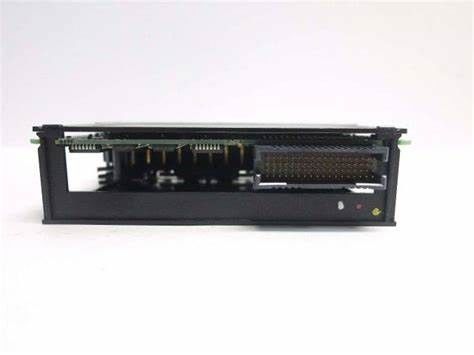

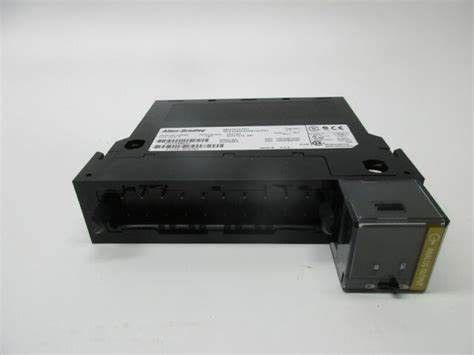

1756-OF8 AB De module van de resolutie15bit analoge output

De Brugmodule 128 van 1756-ENBT ControlLogix EtherNet/IP LOGIX-VERBINDINGEN

Specificaties

Fabrikant Rockwell Automation
Overvoltagebescherming 24V gelijkstroom
Bijlage niets
Elektronisch huidig van de kortsluitingopsporing beperkt tot 21 mA of minder
Slechts de Stroom van de open kringsopsporing
De r-Ladder DAC, monotonicity van de omzettingsmethode zonder het missen van codes
Van de wijze (verlaten gerechtvaardigd, 2 s-aanvulling) IEEE van het gegevensindelingdrijvende komma het met 32 bits Geheel
Resolutie 15bit
De Waaier van het outputvoltage +/- 10VDC
Waaier 0-20 mA van de outputstroom
Nr van Output Acht (8) Stroom/Voltage
Merk AB
Het artikelnummer/catalogiseert Geen 1756-OF8
Reeks ControlLogix
Moduletype Analoge Outputmodule
Output 8 huidig-Voltage
Backplane Huidige (5Volts) 140 milliamps
Backplane Huidige (24 Volts) 210 milliamps
Verwijderbare Eindblokken 1756-TBNH, 1756-TBSH
Machtsdissipatie (Maximum) 4,9 Watts bij 60 Celsius
Removeable Eindblok 1756-TBNH, 1756-TBSH
Ononderbroken isolatievoltage 50 Volts
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

ANDERE SUPERIEURE PRODUCTEN

EtherNet/IP Netwerkconfiguratie
EtherNet/IP Communicatie Modules
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Controlemechanismen
EtherNet/IP Adapters
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Ingebedde Schakelaars
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

AB 1756-OF8 is een analoge outputmodule die deel van het ControlLogix-platform uitmaakt. Deze analoge module kan worden gebruikt om elektro en gebiedsapparaten te controleren en te moduleren, overbrengen of brengt signalen voor omzetting met het meten en opnameinstrumenten of voor een ander doel opnieuw over.

1756-OF8 komt met Acht (8) analoge outputkanalen configureerbaar voor +/-10VDC en 0-20 mA analoge outputsignalen. Het heeft een resolutie van 15 beetjes over 21 mA - 650 nA/bit en 15 beetjes over 10.4V - 320 µV/bit met open kring, kortsluiting en overvoltagebeschermingsvermogen.

1756-OF8 gebruikt r-Ladder DAC, monotonicity zonder het missen van de omzettingsmethode van de codesmodule en verstrekt registergegevens in de vorm van drijvende komma het met 32 bits van IEEE van de links gerechtvaardigde Geheelwijze (, 2 s-aanvulling). Het heeft een aftastentijd van Mej. 12 voor drijvend kommaformaat en Mej. 8 voor geheelformaat.

1756-OF8 vereist verwijderbare eindblokken voor bedrading van inputsignalen. De aangewezen eindblokken zijn 1756-TBNH en 1756-TBSH. Voor 1756-TBNH, is de toepasselijke draadgrootte de stevige of vastgelopen koperdraad van 0,33… 2,1 mm2 (AWG 22… 14), geschat bij 105 °C (221 °F) of groter, de isolatiemax. van 1,2 mm (3/64 binnen.) voor enige draadverbinding en de stevige of vastgelopen koperdraad van 0,33… 1,3 mm2 (AWG 22… 16), geschat bij 105 °C (221 °F) of groter de isolatiemax., van 1,2 mm (3/64 binnen.) voor dubbele draadverbinding. Wanneer 1756-TBSH wordt gebruikt, is de aangewezen draadgrootte 0,33… vast lichaam van 2,1 mm2 (AWG 22… 14), of vastgelopen beschermde koperdraad geschat bij 105 °C (221 °F), of groter de isolatiemax., van 1,2 mm (3/64 binnen.). Slechts is de enige draadverbinding toepasselijk voor 1756-TBSH.

Wanneer operationeel, heeft het een compensatieafwijking van 50 p.p.m./graden Celsius en 0,1 p.p.m./graden Celsius en temperatuur-afhankelijke aanwinstenafwijking van 25 p.p.m./graden Celsius en 50 p.p.m./graden (huidig) Celsius. De module heeft een aftastentijd van 12 milliseconden voor drijvend komma en 8 milliseconden voor geheel en heeft een algemene modulefout van 0,15% (op voltagewijze) en 0,3% (op huidige wijze). The1756-OF8 heeft de module een isolatievoltage van 250 Volts die versterkte isolatie gebruiken testte 1350 Volts AC 2 seconden tussen de outputkanalen en backplane. Het de codes heeft van een T4A (Noord-Amerika), van T4 (ATEX), en van de temperatuur van T4 (CEI) en komt in een open-stijlbijlage. De operationele de temperatuurwaaiers van 1756-OF8'S tussen 0 en 60 graden van Celsius wordt en het ontworpen om zijn functie bij een schoktarief van 30G en een trilling van 2G in 10 tot 500 Hertz te handhaven.

Kan deze module met een garantie worden gekocht?

Ja, komt 1756-OF8 met een vrije éénjarige garantie uit levert, Inc.

Wat is de machtsdissipatie van deze module?

1756-OF8 heeft een maximummachtsdissipatie van 4,9 Watts.

Waar kan ik 1756-OF8 te herstellen verzenden?

Leveren, Inc.-aanbiedingen een verscheidenheid van reparatiediensten voor 1756-OF8.

Hoeveel outputkanalen heeft 1756-OF8?

1756-OF8 heeft Acht (8) analoge outputkanalen.

Wat is de resolutie van 1756-OF8?

1756-OF8 heeft 15 beetjes over 21 mA - 650 nA/bit en 15 beetjes over 10.4V - resolutie 320 µV/bit.

Komt deze module met individuele kanaalisolatie?

Nr. De module met individuele isolatieidentiteitskaart 1756-OF8I.
