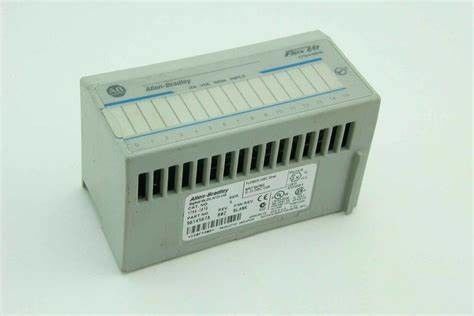

1794-IB16 I/O Digitale de Inputmodules van AB FLEX 16 Gele statusindicatoren

De Brugmodule 128 van 1756-ENBT ControlLogix EtherNet/IP LOGIX-VERBINDINGEN

Specificaties

Fabrikant Rockwell Automation
Merk AB
Werkende Temperatuur: 0 tot 55 C (32 tot 131 F)
Draadgrootte: Bepaald door geïnstalleerde eindbasis
Het opzetten: DIN-Spoor
Indicatoren: 16 Gele statusindicatoren
VOOR het Voltage van de staat, nom: 24 VDC
VOOR het Voltage van de staat, max. 31,2 VDC
VOOR het Voltage van de staat, min: 19.2 VDC
Aantal Input: Zestien (16), het dalen input
Eindbasis: 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Productomschrijving: Flex de Inputmodule van IO gelijkstroom
Opslagtemperatuur: -40 tot 85 C (- 40 tot 185 F)
Trilling: 5g @ 10 tot 500 Herz
Het artikelnummer/catalogiseert Geen 1794-IB16
Werkende Schok: 30 g
Producttype Flex I/O Digitale Inputmodules
Input 16 het Huidige Dalen
Het Voltage min. 10V gelijkstroom van de op-staat
Het Voltage max. 31.2V gelijkstroom van de op-staat
Op-staat Huidige min. 2.0mA min.
Op-staat Huidige max. 12.0mA
Het Voltage max. 5V gelijkstroom van de van-staat
Van-staat Huidige max. 1.5mA
Nominale Inputimpedantie 4,6 k?
Flexbus Huidige 30mA @ 5V gelijkstroom
Max. van de machtsdissipatie 6.1W @ 31.2V gelijkstroom.
UPC 10612598137784

ANDERE SUPERIEURE PRODUCTEN

AB 1794-IB16 is een Zestien (16) module van de kanaal24vdc Afzonderlijke input. Deze module maakt deel uit van de 1794 Flex IO productfamilie die hoofdzakelijk wordt gebruikt om verdeelde IO-oplossing uit te voeren. Met verdeelde I/O architectuur, kunnen I/O modules dichtbij de bron van het signaal of de gedreven lading worden geïnstalleerd. Dit vermindert beduidend kabel zo loopt, drukt algemene installatiekosten. Het vereenvoudigt ook onderhoud en draagt tot totale verhoging van het controlesysteem uptime bij.

De 1794-IB16-steun van het steun standaarddin spoor of directe paneelsteun. Deze module wordt gebruikt met eindbasis waar signaal de bedradingen worden geëindigd. De compatibele eindbasissen zijn 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. Bovendien, vereisen the1794-IB16 gebruik van een communicatie adapter voor het overbrengen van I/O gegevens naar het de module of controlemechanisme van de partnerscanner. De compatibele communicatie adapters zijn DeviceNet-communicatie adapter met catalogusaantal 1794-ADN, Verre I/O communicatie adapter met catalogusaantal 1794-ASB, Ethernet-communicatie adapter met catalogusaantal 1794-AENT, Profibus-communicatie adapter met catalogusaantal 1794-APB en ControlNet-communicatie adapter met catalogusaantal 1794-ACN.

1794-IB16 heeft een stroom van 30 mA @ 5V gelijkstroom trekken. De individuele inputkanalen zijn rated10 aan 31,2 VDC met nominaal inputvoltage van de bedradingsconfiguratie van 24VDC en van de steunengootsteen. Elk kanaal heeft een minimumvoltage van de op-Staat van 10VDC en maximum van 31.2VDC terwijl het maximumvoltage van de van-Staat 20VDAC is. Het heeft een machtsdissipatie van 3,5 W @ 31.2V gelijkstroom en Thermische dissipatie van 11,9 BTU/hr @ 31.2V gelijkstroom.



De 1794-IB16-module heeft 16 huidige het dalen input met voltage van de op-Staat van 24V gelijkstroom het nominale, het voltagewaaier van de op-Staat van 10-31.2V gelijkstroom, en stroom van de van-Staat van 1.5mA de minimum. Het heeft een maximummachtsdissipatie van 6.1W bij 31.2V gelijkstroom. De eindbasiseenheden compatibel met deze module zijn 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Deze module steunt DIN-spoor of paneelsteun en steunt diverse communicatie adapters zoals ControlNet, DeviceNet, EtherNet/IP, en Universele Verre I/O. De 1794-IB16-module heeft 16 gele LEDs als statusindicatoren voor elk kanaal. LEDs wijst op overeenkomstig invoerapparaat en outputsignaal. Het heeft ook de versies van D en XT-van standaardmodules voor diagnostiek en extreme milieu's die paneel en onderhoudskosten drukken. Het heeft (32 - 131 °F) werkende temperatuur 0 - 55 °C en 5 - noncondensing relatieve vochtigheid van 95%.

EtherNet/IP Netwerkconfiguratie
EtherNet/IP Communicatie Modules
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Controlemechanismen
EtherNet/IP Adapters
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Ingebedde Schakelaars
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

AB 1756-OF8 is een analoge outputmodule die deel van het ControlLogix-platform uitmaakt. Deze analoge module kan worden gebruikt om elektro en gebiedsapparaten te controleren en te moduleren, overbrengen of brengt signalen voor omzetting met het meten en opnameinstrumenten of voor een ander doel opnieuw over.

Wat is het maximumaantal van 1794-IB16 kan ik met Één (1) Flex I/O rek installeren?

Tot Acht (8) 1794-IB16 kunnen in één enkel Flex I/O rek worden geïnstalleerd.

Steunt 1794-IB16 sourcing bedradingsconfiguratie?

Nr. 1794-IB16 steunt gootsteen slechts bedradingsconfiguratie.

Steunt 1794-IB16 Flex I/O communicatie adapters?

Ja. Het steunt alle beschikbare Flex I/O communicatie adapters.
