Technische Beschrijvingen voor 1756-PB75
Fabrikant Rockwell Automation
Het artikelnummer/catalogiseert Geen 1756-PB75
De Reeks B van de chassisreeks; Reeks C
Chassisverenigbaarheid 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17
Steun tijd 35 Mej. @ 18V gelijkstroom; 40 Mej. @ 24V gelijkstroom; 40 Mej. @ 32V gelijkstroom
Outputmacht 75 W @ 0… +60 °C (+32… +140 °F)
Huidige Capaciteit 1.5A bij 1,2 VDC; 4A bij 3.3VDC; 13 A bij 5.1VDC en 2,8 A bij 24VDC
Max Inrush Current 30 Ampères
Isolatievoltage (ononderbroken) 250V, Versterkt Isolatietype, Machtsinput aan Backplane typeonderzoeke @ 3500V gelijkstroom voor jaren '60
De Waaier 18-32VDC van het inputvoltage
Het Voltage van de Nominput 24VDC
Merk AB
Reeks ControlLogix
Moduletype Standaardvoeding
Inputmacht 95 W
Plaats 1756 Chassislinkerkant
Gewicht 0,95 kg (2,10 pond)
Afmetingen 14,0 x 11,2 x 14,5 cm (5,51 x 4,41 x 5,71 binnen.)
Inputvoltage 24 Volts van gelijkstroom
Voltagewaaier 18-32 Volts gelijkstroom
Machtsoutput 75 Watts bij 60 Celsius
Chassisreeks B
Werkende Temperatuur 32-140 Fahrenheit (0-60 Celsius)
Bijlage niets
UPC 10612598206862

ANDERE SUPERIEURE PRODUCTEN

EtherNet/IP Netwerkconfiguratie
EtherNet/IP Communicatie Modules
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 Controlemechanismen
EtherNet/IP Adapters
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Ingebedde Schakelaars
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

AB 1756-OF8 is een analoge outputmodule die deel van het ControlLogix-platform uitmaakt. Deze analoge module kan worden gebruikt om elektro en gebiedsapparaten te controleren en te moduleren, overbrengen of brengt signalen voor omzetting met het meten en opnameinstrumenten of voor een ander doel opnieuw over.

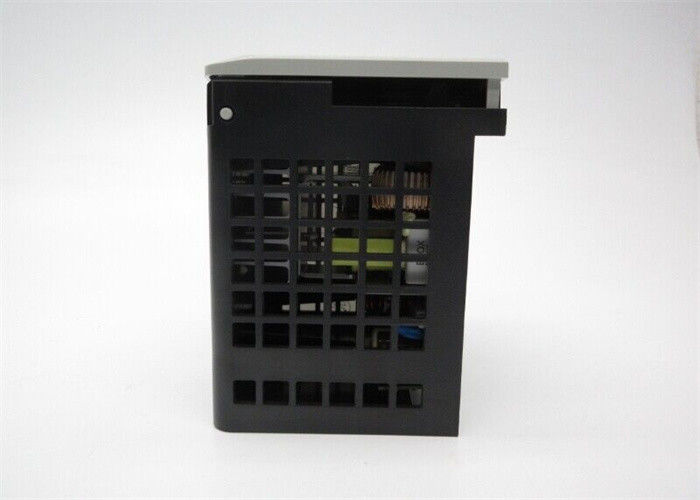

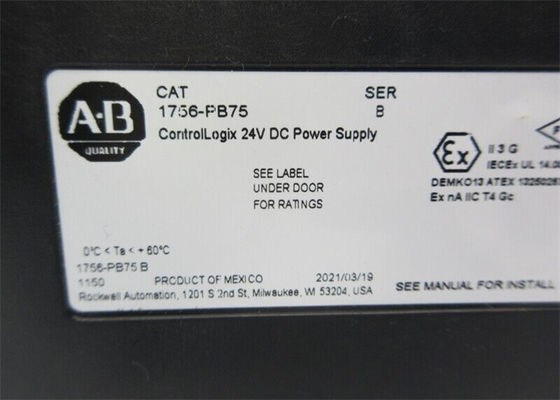

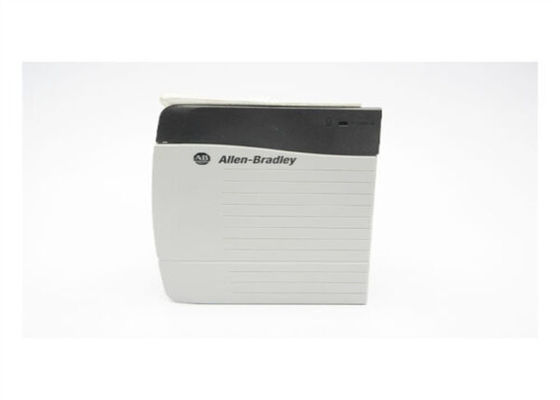

1756-PB75 is een Standaardcontrollogix-voeding. Deze voeding is een gelijkstroom aangedreven die module, hoofdzakelijk wordt gebruikt om backplane macht te leveren en moduleverrichting toe te laten. Deze voeding wordt opgezet aan de uiterst linkse kant van een bepaald ControlLogix-chassis.

1756-PB75 is compatibel met de meesten van ControlLogix-chassis, in het bijzonder Reeks B en Reeks C 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17-chassis. Wanneer het eindigen van inkomende machtsverbinding aan deze voeding, is de geadviseerde draadgrootte 2,5 mm2 of de stevige of vastgelopen koperdraad 14 van de Amerikaanse Draadmaat (AWG) met isolatieclassificatie van 90 °C (194 °F), of hogere en maximumisolatiedikte van 1,2 mm (3/64 binnen.). Haal schroef met Torsie van 0,565 NM (5 pond binnen) aan. Deze voeding heeft fysieke afmeting van 14,0 (h) x 11,2 (w) x 14,5 cm (d) (5,51 x 4,41 x 5,71 binnen en wegen 0,95 kg (2,10 pond).

1756-PB75 wordt uiterlijk aangedreven door een nominaal leveringsvoltage van 24VDC met toepasselijke voltagewaaier van 18-32VDC. Het heeft een classificatie van de inputmacht van 95W en toevloed huidige classificatie van 30A. Het levert een outputmacht van 75 W @ 0… +60 °C (+32… +140 °F) en huidige capaciteiten van 1,5 A bij 1.2VDC; 4A bij 3.3VDC; 13 A bij 5.1VDC en 2,8 A bij 24VDC. Deze voeding komt ook voor steunt tijd van 35 Mej. @ 18V gelijkstroom; 40 Mej. @ 24V gelijkstroom en 40 Mej. @ 32V gelijkstroom met isolatievoltage van (ononderbroken) 250V, Versterkt Isolatietype, Machtsinput aan Backplane typeonderzoeke @ 3500V gelijkstroom voor jaren '60.

Het maakt deel uit van de 1756 ControlLogix productfamilie die ook macht aan chassisbackplane verstrekt. 1756-PB75 heeft een waaier van het inputvoltage tussen 18 en 32V gelijkstroom met 24V gelijkstroom nominaal en een machtsclassificatie van 95W-inputmacht en maximum de outputmacht van 75W bij 0-60 °C. De module heeft een maximumschommelingsstroom van 30A en een signaal tijd van 35ms bij 18V gelijkstroom, 40ms bij 24V gelijkstroom, en 40ms bij 32V gelijkstroom steunen. Het heeft een huidige capaciteit van 1.5A bij 1.2V, 4A bij 3.3V, 13A bij 5.1V, en 2.8A bij 24V gelijkstroom. 1756-PB75 heeft een isolatievoltage die van 250V een versterkte isolatie typeonderzoek bij 3500V gelijkstroom voor jaren '60 tussen machts input-aan-backplane gebruiken. Zijn schakelschema gebruikt 2,5 vastgelopen mm2 (AWG 14) of stevige koperdraad met een torsie van de de leiderschroef van 0,8 NM (7 pond binnen). 1756-PB75 heeft een aangewezen T4 ATEX, CEI, en de temperatuurcodes van Noord-Amerika en het komt met een open-stijlbijlage. Het heeft een 0-60 °C (32-140 °F) functionele temperatuurwaaier bij een relatieve vochtigheidsvoorwaarde van 5-95% zonder condensatie. 1756-PB75 heeft een operationele schokclassificatie van 30G en het kan een operationele trilling van 2.0G bij 10-500Hz weerstaan. Het weegt ongeveer 0,95 kg (2,10 pond) en heeft een het verschepen dimensie van 14.0cm x 11.2cm x 14.5cm (5.51in x 4.41in x 5.71in).

FAQ voor 1756-PB75
Wat is het verschil tussen 1756-PA75 en 1756-PB75?

1756-PA75 werkt wanneer geleverd met 85-264VAC terwijl 1756-PB75 door een extern 18-32VDC-leveringsvoltage wordt aangedreven.

Kan ik deze voeding als voltagebron van paneelcomponenten gebruiken?

Nr. Deze voeding is voorgenomen slechts voor de ControlLogix-chassis.

Wat zijn compatibele ControlLogix-chassis voor gebruik met 1756-PB75?

De compatibele chassis zijn 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
