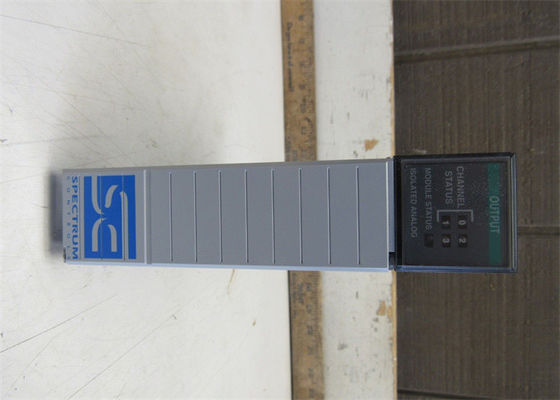

1746sc-INO4I de Module van de Spectrumcontrols21 mA Analoge Output 0 tot 60 graden van Celsius

1746sc-INO4I de Module van de Spectrumcontrols21 mA Analoge Output 0 tot 60 graden van Celsius

Technische Beschrijvingen voor 1746sc-INO4I
Fabrikant Spectrum Controls
Merk AB
Het artikelnummer/catalogiseert Geen 1746sc-INO4I
Producttype Analoge Outputmodule
De Compatibele Reeks SLC 500 van Rockwell Automation
Kanalen 4
Geïsoleerd nr van Output Vier (4),
Waaier 0-20 mA, 0-21 mA, 4-20 mA van de outputstroom
Inputtype het Analogon isoleerde Stroom
Resolutie 16 beetjes
Ingangsstroom 0-20 mA
Stapreactie 1 Mej. op 95% van hoogtepunt - schaal
Inputvoltage 0-5V
Volledig - schaaloutput 21 mA
Elektroisolatiegebied bedrading aan backplane: 500 VAC ononderbroken kanaal-aan-Kanaal isolatie: Ononderbroken 500 VAC
Outputimpedantie >1 Mohm
Maximumweerstand 500 Mohm
Omringende Werkende Temperatuur 0 tot 60 graden van Celsius
Thermische Dissipatie 5 Watts, maximum

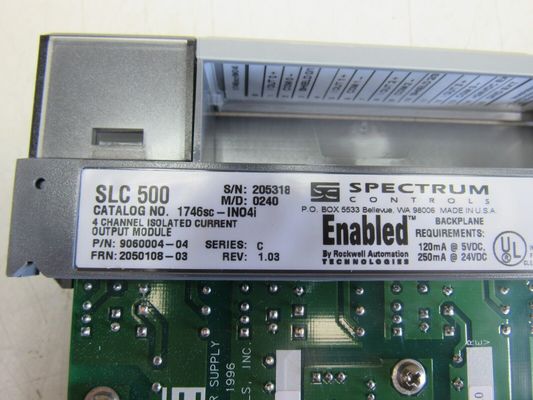

Backplane Huidig Vereist 120 mA bij 5 V; 250 mA bij 24 V

ANDERE SUPERIEURE PRODUCTEN

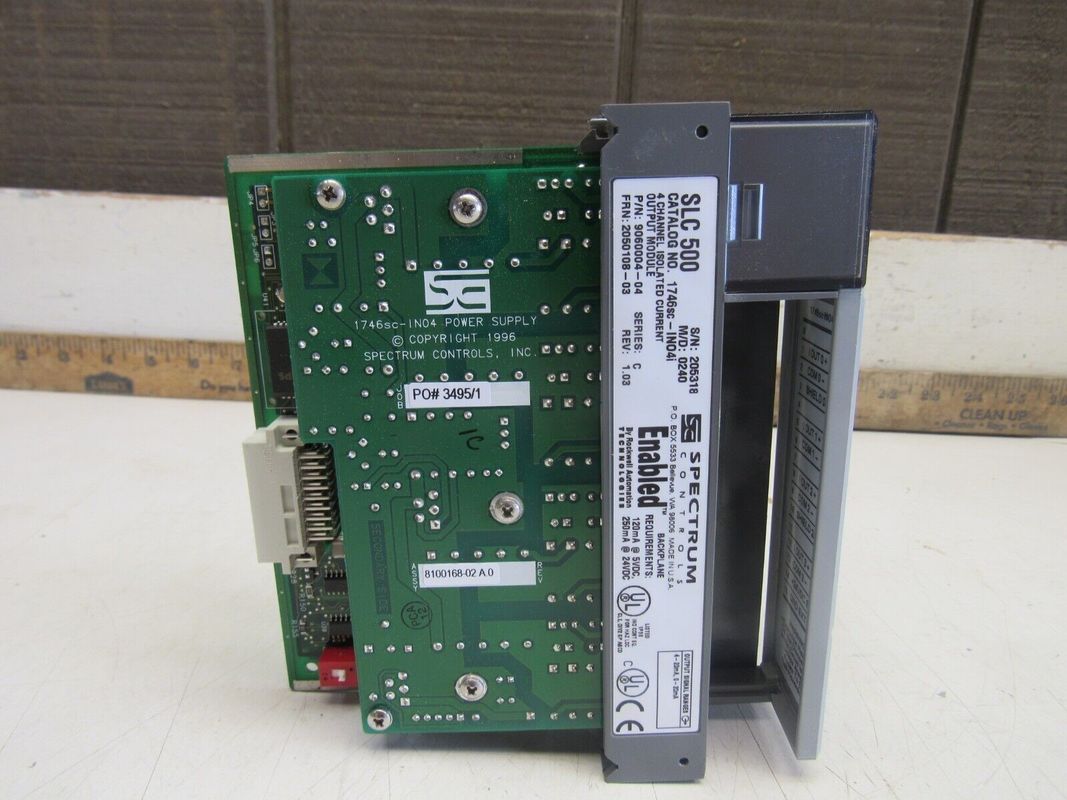

1746sc-INO4I is een analoge huidig-slechts outputmodule van Spectrumcontroles. De module heeft Vier (4) isoleren-kanaaloutput. 1746sc-INO4I bezet een groef in de 1746 Input-output chassis. 1746sc-INO4I trekt een stroom van 120 milliampères bij 5 Volts van gelijkstroom van backplane, maar om de huidige lading op backplane te minimaliseren, kan 1746sc-INO4I met een externe krachtbron met een voltageclassificatie van 24 Volts van gelijkstroom worden omgezet. 1746sc-INO4I heeft een ONDERDOMPELINGSschakelaar om te specificeren of de module macht van backplane of een externe krachtbron trekt. Wanneer de ONDERDOMPELING inschakelt wordt 1746sc-INO4I geplaatst aan de REKpositie, trekt de module macht van backplane terwijl de module van een externe 24 Voltsgelijkstroom voeding wordt aangedreven, zou de ONDERDOMPELINGSschakelaar aan Ext.-positie moeten worden geplaatst.

1746sc-INO4I trekt 5 Volts gelijkstroom-machts van backplane. Deze consumptieclassificatie is zelfde wanneer de module uiterlijk wordt aangedreven. De module heeft een verwijderbaar 16 positie eindblok dat een Belden 8761 beschermde verdraaide paarkabel aanpast. 1746sc-INO4I heeft een resolutie van 16 beetjes, een stroom van 366 nano-Ampèren per telling, en een voltage van 320 microvolts per telling. Het 1746sc-INO4I-model van de isoleren-kanaal analoge output heeft auto-kaliberbepalings programmeerbare grenzen en veilige staten, een optoelectrical isolatie van 750 Volts van gelijkstroom (kanaal-aan-kanaal en gebied-telegraferen-aan-backplane). De thermische dissipatieclassificatie voor 1746sc-INO4I bevindt zich bij een maximum van 4,5 watts, een maximumupdatetijd tegelijkertijd van 33,7 milliseconden voor alle 4 kanalen, en een tijd van de stapreactie van 1 milliseconde. Bovendien, is 1746sc-INO4I UL/CUL-klasse I, afdeling 2, groepeert A, B, C, D, en verklaard Ce.

SLC 500 compatibele module met artikelnummer 1746sc-INO4I is een analoge outputmodule die door spectrumcontrole wordt vervaardigd. Deze module wordt vervaardigd door AB omvat de Controles van het partnerspectrum.

Omring partners zijn goedgekeurd en verklaarde AB partners die compatibele producten AB verstrekken.

De verschijning van deze module lijkt op een daadwerkelijke module van SLC 500. Deze module kenmerkt Vier (4) differentiële analoge outputkanalen die 0-20 mA, 0-21 mA, 4-20 mA in resolutie met 16 bits, Na 366 per telling verstrekt. De deze moduleeigenschappen breidden outputwaaiers, auto-kaliberbepaling, programmeerbare grenzen en veilige staten uit. De gegevens van deze module kunnen aan de aanvulling van Twee met 16 bits, Geschraapte die Techniekeenheden worden geformatteerd, voor PID, 1746-NO4-formaat en user-defined evenredige tellingen worden geschraapt. Het heeft een nauwkeurigheid van 0,08% van hoogtepunt - schaal bij 25 Gr. Celsius en 0,15% bij 60 Gr. Celsius.

Deze betrouwbaarheid van het moduleeigenschappen Verhoogde systeem door elk kanaal wordt voorzien van 750 VDC isolatie, die de bespreking elimineren van lawaaiross die aan de omzetting van de hoge resolutiegegevens van de module voortvloeit. De zelfde isolatieclassificatie wordt verstrekt voor gebied-telegrafeert aan backplane voor rek en bewerkerbescherming.

Deze module vermindert systeem kostte aangezien de isolatie van de module het gebruik van extern signaal isolerend apparaten elimineert. De enige groefbreedte van deze module bewaart ook belangrijke chassisgroef.

Deze module neemt ontwerp Allen-Bradly en technologie op die het om zo ook als een module het mogelijk maakt te functioneren AB. Het wordt gevormd zo ook aan een module van SLC 500 met de meeste eigenschappen ook gelijkend op een AB analoge outputmodule.
