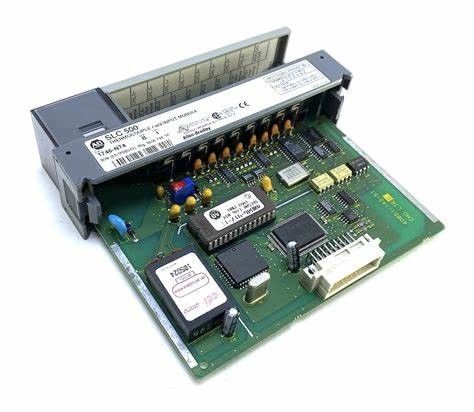

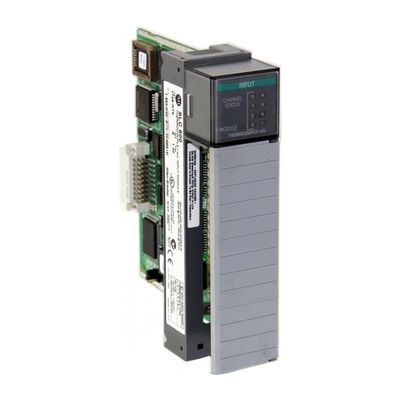

Productinformatie ab 1747-CP3:

Het voorziet alle bewerkers van SLC 500 van een digitaal omgezet thermokoppel of millivolt (mV) een analoog die gegeven, in zijn beeldlijst wordt ontvangen en wordt opgeslagen. Het vereist geen externe voeding aangezien het 5 Volts van gelijkstroom en 24 Volts gelijkstroom-machts van de voeding van SLC 500 door zijn backplane ontvangt.

Het heeft twee sensoren van de koud-verbindingscompensatie (CJC) in plaats van compensatievoltages om het signaalnauwkeurigheid van de thermokoppelinput te behouden. De blokoverdrachten worden vereist door deze module in een verre I/O configuratie. Het zet aan thermokoppeltypes J om, K, T, E, R, S, B, en N, en keurt directe +/-50 mV en +/-100 mV analoge inputsignalen goed. De 1746-NT4-moduleauto kalibreert bij macht-omhoog en wanneer een kanaal wordt toegelaten. Het heeft 5 groene LEIDENE statusindicatoren, voor modulestatus en voor elk van de vier kanalen.

De 1746-NT4-module heeft 4 backplane geïsoleerde inputkanalen. Het heeft een backplane huidige consumptie van 60 mA bij 5 Volts van gelijkstroom en 40 mA bij 24 Volts van gelijkstroom. Het heeft een backplane machtsconsumptie van 0,3 Watts bij 5 Volts van gelijkstroom en 0,5 Watts bij 2 Volts van gelijkstroom, een convertorresolutie met 16 bits, en een reactie van de 12 tot 300 millisecondenstap bij 95%. Het heeft een bandbreedte van 2,62 - 65,5 Hertz en een 26 milliseconde - 1,2 tweede updateperiode en gebruikt sigma-deltamodulatie voor A/D-omzetting. Het kan in om het even welke groef behalve groef 0 van de chassis van SLC worden geïnstalleerd 500. Het gebruikt twee draden per terminal met een maximumdraadgrootte van 2,5 millimeter (AWG 14) en 25 van de maximumkabelohms impedantie. Voor Thermokoppelinput, beschermde het gebruik de verdraaide draad van de thermokoppeluitbreiding; voor mV input, moet Belden 8761 of de gelijkwaardige draad worden gebruikt.

1746-NT4 is een module AB met Thermokoppelsensoren en mV signalen wordt gebruikt dat. Deze module behoort tot de analoge categorie van de inputmodule die tot de het productfamilie van SLC 500 behoort.

Het kenmerkt Acht (8) Thermokoppelinput met elk kanaal ondersteunend een grote verscheidenheid van Thermokoppeltypes zoals J, K, T, E, S, R, omvatten de Compatible mV signalen van B en van N. +/- 50 mV en +/- 100 mV. Elk inputkanaal wordt gebouwd met gebroken sensoropsporing kan wijzen op a of open kring shorted. Er zijn configureerbare montages wanneer een open kring zoals Nul wordt ontdekt, Voor de betere inkomstklasse en Downscale. Wanneer Nul wordt gevormd, wordt de lezing van de module gedwongen aan Nul (0). Wanneer de reeks aan Downscale, de lezing van de module aan de laagste lezing terwijl Voor de betere inkomstklasse dwingt de lezing aan de maximumlezing wordt gedwongen. Deze montages zijn nuttig aangezien het kan worden gebruikt om de staat van elk kanaal ongeacht de zichtbare LEIDENE indicatoren voor elk kanaal snel te diagnostiseren. De montages van de foutenreactie moeten op de faalveilige verrichting van het proces worden gebaseerd.
