1756-A13 Programmeerbaar de Logicacontrolemechanisme van AB Redundant Power Supply Module

1756-A13 Programmeerbaar de Logicacontrolemechanisme van AB Redundant Power Supply Module

Technische Beschrijvingen voor 1756-A13

• Fabrikant Rockwell Automation
• Merk AB
• Werkende Temperatuur, Reeks B 0°C aan +60°C (+32°F aan +140°F)
• Nr van het opzetten van lusjes Acht (8)
• Horizontale richtlijn
• Backplane Huidige @ 24VDC 2,8 A/2.8 A
• Backplane Huidige @ 5.1VDC 15 A/6 A
• Backplane Huidige @ 3.3VDC 4A/4 A
• Backplane Huidige @ 1.2VDC 1,5 A
• Nr van groeven Dertien (13) groeven
• Werkende Temperatuur, Reeks C -25… +60 °C (- 13… +140 °F)
• Opslagtemperatuur -40°C aan +85°C (- 40°F aan +185°F)
• Relatieve Vochtigheid 5 aan 95% (zonder condensatie)
• Het artikelnummer/catalogiseert Geen 1756-A13
• Reeks ControlLogix
• Moduletype Chassis
• Het opzettende Comité zet op
• Functionele de Aardegrond van de draadgrootte de stevige of vastgelopen koperdraad - van 8,3 mm2 (AWG 8) schatte bij 90 °C (194 °F) of grotere Beschermende Aardegrond - 2,1 stevige mm2 (AWG 14) of vastgelopen koperdraad geschat bij 90 °C (194 °F) of groter
• Groeven 13
• Machtsdissipatie (Maximum) 5,4 Watts
• Afmetingen 24 x 30 x 8 duim
• Gewicht 4,2 ponden (1,9 kilogram)
• Open bijlage
• Backplane Huidige (5 Volts van gelijkstroom) 10 ampèren
• Backplane Huidige (24 Volts van gelijkstroom) 2,8 Ampèren

Ongeveer 1756-A13

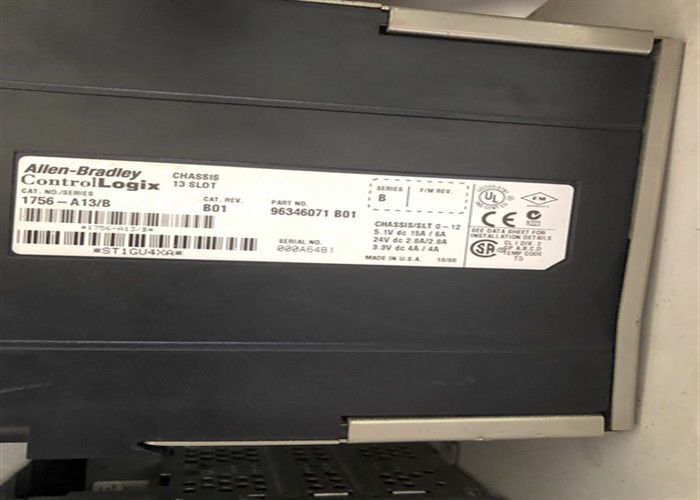

1756-A13 is een ControlLogix-chassis van AB. Dit chassis verstrekt modulehuisvesting, die 13 modulegroeven verstrekken waar ControlLogix-de controlemechanismen en I/O modules kunnen worden geïnstalleerd. Ongeacht ook het verstrekken van de het opzetten groeven, de chassisgastheer het elektronische schakelschema die backplane opmaken. Backplane verdeelt de stroom die door elk van de module wordt gebruikt om individueel schakelschema te activeren om behoorlijk te functioneren.

1756-A13 steunt horizontale slechts steun. Het vereist minimumkabinetformaat van 60,9 x 76,2 x 20,3 cm (24 x 30 x 8 binnen.) voor installatie en weegt 1,90 kg (4,2 pond). Het is direct geïnstalleerd aan het bijlagesubcomité via de verstrekte het opzetten gevestigde lusjes op bovenkant en bodem van de chassis. Installeer dit chassis bij een temperatuurwaaier van 0… 60 °C (32… 140 °F) voor Reeks A en B-chassis en -25… +60 °C (- 13… +140 °F) voor Reeksc chassis. Het heeft werkende trillingsclassificatie van 2 g @ 10… 500 Herz en werkende schokclassificatie van 30 g. Dit chassis kan met de 5580 het productfamilies van Logix worden gebruikt 5560, 5570 en.

1756-A13 heeft backplane huidige consumptie van 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 EEN @ 15 A/6 A EN 2,8 A/2.8 EEN @ 24VDC. Het heeft machtsdissipatie van 5,4 Watts met een open classificatie van de typebijlage.
