I/O Module 16 van ab 1746-NI16I Input Configureerbaar voor 0 tot 20 doctorandus in de letteren 4 tot 20 doctorandus in de letteren

Heeft I/O Module van ab 1746-NI16I Zestien (16) Input configureerbaar voor 0 tot 20 mA 4 tot 20 mA

Productinformatie ab 1746-NI16I:

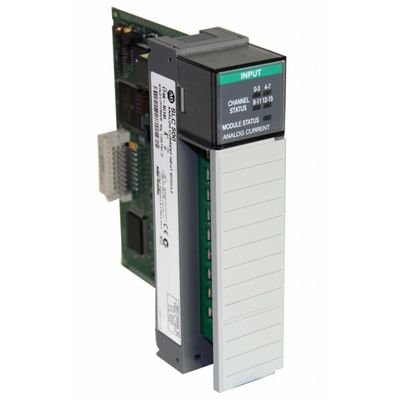

Allen Bradley 1746-NI16I is een Analoge Inputmodule, met resolutie met 16 bits en 16 ingevoerde kanalen. Deze module valt in een Voltagecategorie van -20 tot 20 mA. Zijn backplane stroom bij 5 Volts is 125 mA, terwijl 24 Volts in 75 mA resulteert. Zijn backplane machtsconsumptie is 2,425 Wattsmaximum (0,625 Watts bij 5 Volts van gelijkstroom en 1,8 Watts bij 24 Volts van gelijkstroom). De gemeenschappelijke waaier van het wijzevoltage van deze module is +/10,25 Volts met betrekking tot de analoge gemeenschappelijke terminal.

Deze eenheid heeft een relatieve vochtigheid van 5% aan 95% zonder condensatie. Zijn werkend temperatuurgamma is -25 tot 60 graden van Celsius (- 13 tot 140 graden van Fahrenheit) terwijl zijn nonoperating temperatuur tussen -40 en 85 graden van Celsius ligt (- 40 en 185 graden van Fahrenheit). Zijn Inputimpedantie is 249; zijn maximumvoltageinput is Volts ±8 tussen analoge gemeenschappelijke en om het even welke inputterminal, en de maximum huidige input is ±30 mA. De thermische dissipatie van deze module is 2,43 Watts, en de AIFM-Schakelaar van deze module is 25 speld D-SHELL.

Wanneer het installeren van modules in de chassis, is het niet noodzakelijk om de eindblokken uit de module te verwijderen. Nochtans, als het einddieblok wordt verwijderd, gebruik het etiket naast het eindblok wordt gevestigd de plaats en het type van module te identificeren.

De analoge input wordt gebruikt om analoge procesvariabelen om te zetten om zijn omvang te meten. Het wordt hoofdzakelijk gebruikt om te controleren of gebruikt zoals terugkoppelen signaal voor de gesloten systemen van de lijncontrole om hand of automatische controle met het gebruik evenredig-integraal-Afgeleide (PID) algoritme van van controlemethodes uit te voeren het typisch. Zonder dit koppel signaal terug, kan de automatische controle niet volledig worden uitgevoerd.

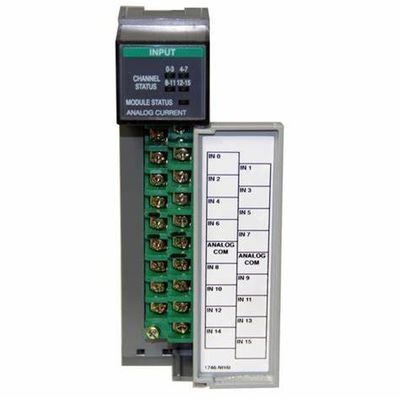

De 16 kanalen van de hoog-impedantieinput kunnen als single-ended input worden getelegrafeerd. De module verstrekt een directe interface aan de volgende inputtypes:
• ±10V gelijkstroom
• 1 aan 5V gelijkstroom
• 0 aan 5V gelijkstroom
• 0 aan 10V gelijkstroom
• 0 tot 20 mA
• 4 tot 20 mA
• ±20 mA
• 0 tot 1 mA
