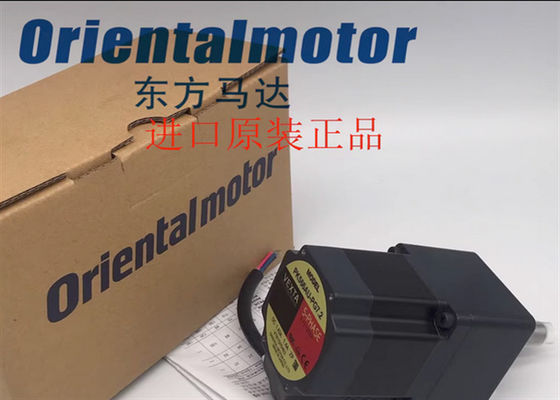

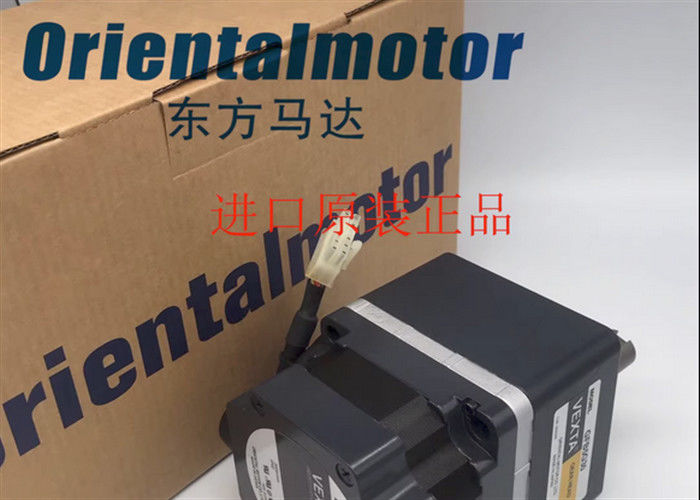

PK566AE industriële Servomotorvexta Oosterse Super Stepper Motor
Eigenschappen
Standaard het Stappen Motoren
De PK Reeks0.72°stepping motor biedt hoge torsie, ons laagste trilling en lawaai aan. Deze motor is gekronkeld in de bipolaire Nieuwe Pentagoonconfiguratie en daarom, vereis een Nieuwe Pentagoon bipolaire type bestuurder. De Nieuwe Pentagoonconfiguratie zorgt ervoor dat het maximumkoppel door de motor op elke stap wordt geproduceerd. De Nieuwe Pentagoonconfiguratie verstrekt ook uiterst vlotte motie evenals handhavend torsie en stapnauwkeurigheid ongeacht de stapresolutie.
Beschikbaar in 1,65 binnen. (42mm), 2,36 binnen. (60mm) en 3,35 binnen. (85mm) kadergrootte.
|
Stroom per Fase (A/phase)
|
1.4 |
|
Type
|
Norm |
|
Schacht/Toesteltype
|
Ronde Schacht (Geen Gearhead) |
|
Toesteltype
|
Geen Gearhead |
|
Het Type van motorverbinding
|
Vliegende Lood |
|
Schacht
|
Kies uit |
|
Basisstaphoek
|
0.72º |
|
De Hoek van de outputstap
|
0,72 ° |
|
Verbindingstype
|
Nieuw (Bipolair) Pentagoon |
|
Looddraden
|
5 |
|
Rotorinertie
|
1.53 oz-in ² |
|
Volgzame RoHS
|
Ja |
|
Veiligheidsnorm
|
ENGELS CE VAN UL CSA |
|
Isolatieweerstand
|
100 minimum MΩ onder normale temperatuur en vochtigheid, wanneer gemeten door 500 VDC megger tussen de winding en het motoromhulsel. |
|
Diëlektrische Sterkte
|
Voldoende om 1,5 kV, 50 Herz of 60 Herz te weerstaan toegepast 1 minuut tussen de winding en het omhulsel onder normale temperatuur en vochtigheid. |
|
Temperatuurstijging
|
De temperatuurstijging van de rol door de Methode van de Veranderingsweerstand is 144ºF (80ºC) wordt gemeten of minder (bij geschatte stroom, bij geactiveerde die stilstand, vijf fasen). |
|
Isolatieklasse
|
Klasse B [266ºF (130ºC)] [Erkend als Klasse A 221ºF (105ºC) door UL norm] |
|
Omgevingstemperatuurwaaier
|
14ºF ~ 122ºF (- 10ºC ~ 50ºC) (nonfreezing) |
|
Omringende Vochtigheid
|
85% of (noncondensing) minder |
|
Schachteind
|
0,002 binnen. (0,05 mm) T.I.R boven outputschacht |
|
Concentriciteit
|
0,003 binnen. (0,075 mm) T.I.R. |
|
Perpendicularity
|
0,003 binnen. (0,075 mm) T.I.R. |
|
Radiaal Spel
|
0,001 binnen. (0,025 mm) max. van 1,12 pond (5 N) |
|
Asspel
|
0,003 binnen. (0,075 mm) max. van 2,2 pond (10 N) |
|
Radiale Lading
|
0 binnen. van Schachtbeëindigen = 14,1 lb0.2 binnen. van Schachtbeëindigen = 16,8 lb0.39 binnen. van Schachtbeëindigen = 21 lb0.59 binnen. van Schachtbeëindigen = 29 lb0.79 binnen. van Schachtbeëindigen = 42 pond |
|
Aslading
|
|
Combinaties motoren en bestuurders
| Eenheidsmodel |
Motormodel |
Bestuurdersmodel |
| AS46AA |
ASM46AA |
Asd13a-a |
| AS66AAE |
ASM66AAE |
Asd24a-a |
| AS69AAE |
ASM69AAE |
Asd30d-a |
| AS66ACE |
ASM66ACE |
Asd12a-c |
| AS69ACE |
ASM69ACE |
Asd16d-c |
| AS66ASE |
ASM66ACE |
Asd12a-s |
| AS69ASE |
ASM69ACE |
Asd16d-s |
| AS98AAE |
ASM98AAE |
Asd30a-a |
| AS911AAE |
ASM911AAE |
Asd30e-a |
| AS98ACE |
ASM98ACE |
Asd16a-c |
| AS911ACE |
ASM911ACE |
Asd20a-c |
| AS98ASE |
ASM98ACE |
Asd16a-s |
| AS911ASE |
ASM911ACE |
Asd20a-s |
