IC695ALG626 GE-Componentenmodule van het Programmeerbare de Automatiseringscontrolemechanisme van PACSystem RX3i
Specificaties voor PLC Programmeerbaar Logicacontrolemechanisme IC694MDL660
Merk GE Fanuc
Fabrikant GE Fanuc
Fabrikant (Vroeger) GE Intelligent Platforms; (Huidig) Emerson Automation
Reeks PACSystem RX3i
Reeks PACSystem Rx3i
Artikelnummer IC694MDL655
Module van de productomschrijving de Afzonderlijke input
Nr van Kanalen Tweeëndertig (32)
Artikelnummer IC694MDL660
De module van de typeinput
Input 32
Nr van output groepeert Vier (4)
Nr van groepen Acht (8) kanalen per groep
Nominale spanning 24V gelijkstroom
Kanalen per groep Acht (8)
De Positieve/Negatieve Logica van de bedradingsconfiguratie
Waaier 0-30 VDC van het inputsignaal
Waaier 0-30 VDC van het inputvoltage
Isolatie: Gebied aan Backplane (optische) ononderbroken -250 VAC; 1500 VAC één minuut; Groep aan Groep - ononderbroken 250VAC; 1500 VAC één minuut
Nominaal Inputvoltage 24 VDC
Isolatie 250V AC en 1500V AC per minuut
Nominaal inputvoltage 24 VDC
Ingangsstroom 7,0 mA bij nominale spanning
De stroom trekt 195 mA @ 5VDC; 224 mA @ 24 VDC
De Tijden van de inputfilter 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms en 100ms
Maximumtoevloedstroom 4,78 A voor Mej. 10
Op Voltage van de Staat 11,5 - 30 VDC
Machtsconsumptie 300 mA
Van voltage van de staat 0 - +5 VDC
Kenmerkende Hulpmiddelen ja. Eindblok dat aan cpu rapporteert
De stroom trekt 300 mA
Op stroom 3,2 mA van de staat
Ingangsstroom 7 mA per kanaal
De Tijden 0.5ms, 1.0ms van de inputfilter, 2.0ms, 5ms, 10ms, 50ms en 100ms, verkiesbaar per module
Van stroom 1,1 mA van de staat
Verenigbaarheid RX3i cpu 2,90 of groter
Op reactietijd 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (vanaf filter die plaatsen)
Voor reactietijd, typisch afhankelijk van de geselecteerde filtertijd
Van reactietijd 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (vanaf filter die plaatsen)
Voor reactietijd, maximum afhankelijk van de geselecteerde filtertijd
Actieve de Status van de productlevenscyclus
ANDERE SUPERIEURE PRODUCTEN
| Yasakawamotor, Bestuurderssg |
Mitsubishi-Motor HC-, Ha |
| Westinghousemodules 1C-, 5X- |
Emerson VE-, kJ |
| Honeywell TC-, TK- |
GE-Modules IC - |
| ABB-Module |
Ab-Module 1756-, 1759 - Touch screen 2711- |
| Mitsubishi-Aandrijvingsm., Motor Ha -, HC |
Emerson MoudlesVE-, kJ - |
| Fanucmotor A0-, Aandrijving |
Yokogawazender EJA- |
| Rosemountzender 3051- |
Module 140- van Schneider |
| Panasonic-Motor, Aandrijving MH |
De Module 6ES-, Touch screen 6AV- van Siemens |

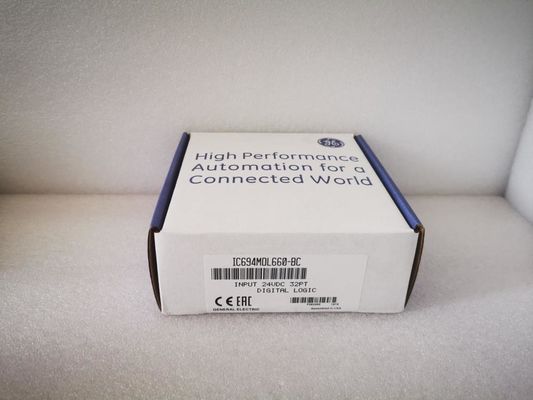

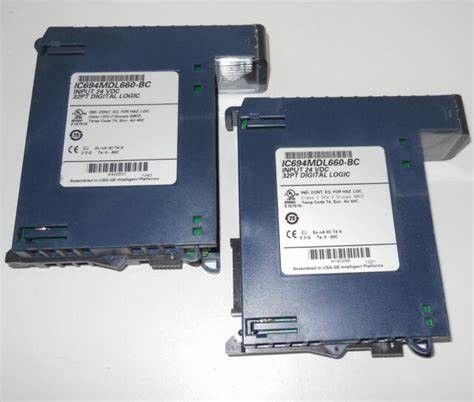

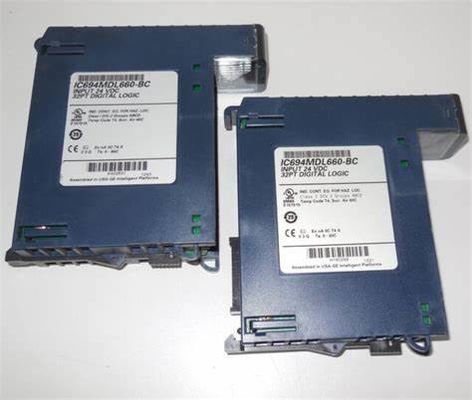

IC694MDL660 is een componentenmodule van de familie van het de Automatiseringscontrolemechanisme van PACSystem RX3i Programmeerbare (PAC) Deze module oorspronkelijk door het Intelligente Platform van GE, nu momenteel onder Emerson Automation wordt geproduceerd. Deze module is high-density, Tweeëndertig (32) het kanaal van de puntinput specifiek met groepsisolatie, Vier (4) ingevoerde groepen van Acht (8) kanalen elk. IC694MDL660 wordt ontworpen om het voltage van het inputsignaal van 0-30 VDC met nominale input van 24 VDC samen met een ingangsstroom van 7,0 mA per punt bij nominale spanning goed te keuren. Elk kanaal van deze module heeft een het voltagewaaier van de op-Staat van 11.5-30 VDC terwijl het voltage van de van-Staat 0-5 VDC is. De maximumstroom van de op-Staat is 3,2 mA terwijl de maximumstroom van de van-Staat 1,1 mA is. De configureerbare filtertijden kunnen ook worden geselecteerd om elk inputkanaal te verfijnen. De verkiesbare inputfilters zoals 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms, en 100ms laten de module toe om valse negatieve en fout-positiefopsporing te negeren die normaal door milieu en mechanische factoren zoals stof en debounce worden veroorzaakt. De geselecteerde filtermontages worden de aan en uit reactietijd van de inputpunten. Deze module vereist het gebruik van high-density eindblokken in het bijzonder doos-Stijl met catalogusaantal IC694TBB032 of lente-Stijl met het voor Eindblok van het catalogusaantal IC694TBS032. Elk inputkanaal heeft input LEIDENE indicatoren gewijd die de logicastaat van het apparaat afschilderen. Logica 1 wordt afgeschilderd wanneer leiden erop wijzend dat het inputkanaal actief ingangsstroom anders ontvangt wordt verlicht, is leiden inactief.
De IC694MDL660-inputmodule is een module van de logicainput die door de Automatisering van GE Fanuc is vervaardigd en in de reeks van RX3i PACSystem gevervaardigd. Het wordt gemaakt om met de RX3i-rekken worden gebruikt. Deze module komt met 32 input die onder positief kan opereren of logica verbieden. Deze input is verdeeld in verschillende groepen en elk van hen kan bij een maximumvoltage van 30 Volts werken. De 4 groepen input elk hebben hun gemeenschappelijke verbinding. De classificatie van het isolatievoltage tussen deze groepen stijgt naar 250 Volts AC ononderbroken en tot 1500 Volts AC 1 minuut. De van de de Automatiseringsic694mdl660 logica van GE Fanuc de inputmodule komt met een voltage van 24 Volts van gelijkstroom en elk van de input werkt met een waaier van het inputvoltage die van 0 tot 30 Volts van gelijkstroom gaat.
De van de de Automatiseringsic694mdl660 logica van GE Fanuc de inputmodule komt met de verkiesbare tijden van de inputfilter die van 0,5 milliseconden naar 100 milliseconden gaan. De aan en uit worden geplaatst reactietijden zullen nadat de gebruikers een filtertijd hebben gevestigd. De module heeft een machtsconsumptie van 300 milliamps, met inbegrip van alle input. De van de de Automatiseringsic694mdl660 logica van GE Fanuc de inputmodule omvat een diagnostiekhulpmiddel dat uit een eindblok bestaat dat rechtstreeks aan RX3i cpu rapporteert. De module heeft een stroom van 7,0 milliamps per input bij de nominale spanning. Één van de eisen ten aanzien van de correcte toepassing van deze module is dat het aan een RX3i cpu moet worden vastgemaakt die versie 2.90 of later is. Het moet niet met een Reeks 30-90 cpu worden gebruikt aangezien het niet compatibel is. De resolutie van de module is 48 ingevoerde beetjes en 16 outputbeetjes.
Gelijkaardige Producten VAN PLC Programmeerbaar Logicacontrolemechanisme IC695ALG626
IC3600AVRA1 VERWIJZINGSraad
IC3600AVSA1 DE RAAD VAN VOLUME REL
IC3600AVSB1 VERWIJS NAAR ARGO/HOUSTON
IC3600AVSD1 VOLUME REL BD
IC3600CCCA1 REKENING. GELIJKRICHTER
IC3600DAEA1 IC3600DAEA
IC3600DBMA1 KRINGSraad ASM
IC3600DCDA1 IC3600DCDA
IC3600DCWA1-KAART-VERTRAGING-&-KOEVOET
IC3600DCWB1-KAART-KOEVOET
IC3600DCWC1 IC3600DCWC
IC3600DEXB1 UITBREIDINGSkaart
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1-KAART-DEEL VAN ICR607D104A
IC3600DJBB1 IC3600DJBB
DE INTERFACE IC3600DLIG VAN IC3600DLIG1 DIO
HET ETHER-INTERFACE IC3600DLIJ VAN IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
DE INTERFACE IC3600DLIL VAN IC3600DLIL1 DIO
IC3600DLPC1 DE GEGEVENSlijn TREKT UIT
IC3600DPSA1-CRD-15V-MACHT-LEVERING
IC3600DPSB1-CRD-15V-MACHT-LEVERING
IC3600DRDC8-KAART-RELAIS-BESTUURDER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1-KAART-DEEL VAN ICR607D104A
IC3600DSPB1-KAART-DEEL VAN 68B9453211
IC3600EPSA1 REGELGEVER IC3600EPSA
IC3600EPSAB1
DE REGELGEVER IC3600EPSB VAN IC3600EPSB1 100V
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PS. IC3600EPSD
IC3600EPSE1 INDICATOR
IC3600EPSE2 INDICATORkaart IC3600EPSE
IC3600EPSH1 VOEDING BD IC3600EPSH
IC3600EPSK1 MODULE
IC3600EPSM1-BAND-75W-PWR-LEVERING-CO
IC3600EPSN1 12V, 28V-VOEDING
IC3600EPSN3 VOEDING BD
IC3600EPSN4-CRD-15V-MACHT-LEVERING
DE REGELGEVER IC3600EPSS VAN IC3600EPSS1 50VTO-12V
IC3600EPSU1 MODULE
IC3600EPSV1 VOEDING IC3600EPSV
IC3600EPSW1 REGELGEVERSraad IC3600EPSW
FAQ voor IC694MDL660
1. Wat zijn de verkiesbare filtertijd beschikbaar aan IC694MDL660?
De verkiesbare filtertijden zijn 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms en 100ms.
2. Wat is het inputvoltage ange van IC694MDL660?
De IC694MDL660'S-waaier van het inputvoltage is 0-30 VDC.
3. Hoeveel inputkanalen heeft IC694MDL660?
IC694MDL660 heeft Tweeëndertig (32) ingevoerde kanalen.
1. Wat is het compatibele verwijderbare eindblok voor IC694MDL660?
IC694MDL660 is compatibel vereist gebruik van of doos-Stijl met catalogusaantal IC694TBB032 of lente-Stijl met het voor Eindblok van het catalogusaantal IC694TBS032.
2. Zijn leiden statusindicatoren beschikbaar aan IC694MDL660?
Ja. Er zijn 32 status LEIDENE indicatoren beschikbaar aan IC694MDL660.
3. Wat is de ingangsstroom van IC694MDL660?
De IC694MDL660-ingangsstroomclassificatie is 7,0 mA.
