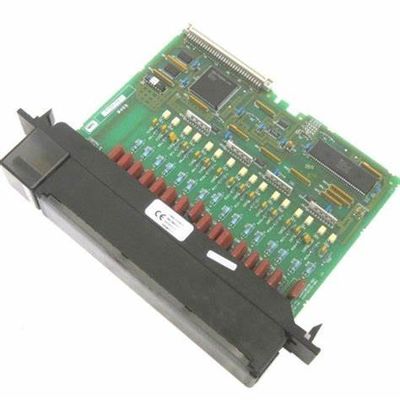

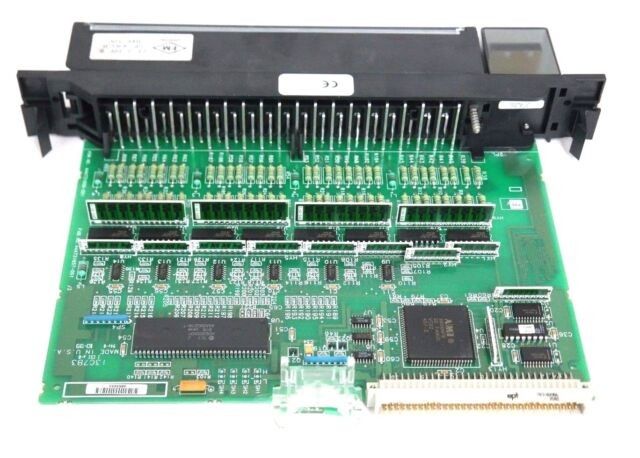

GE IC697MDL653 32 punten 24 VDC module 90-70 Reeks 0 tot 2 milliamps 8 voert elk in

GE IC697MDL653 32 punten 24 VDC module 90-70 Reeks 0 tot 2 milliamps 8 voert elk in

Productinformatie GE IC697MDL653:

IC697MDL653 wordt ontworpen om zowel positief te hebben als logicakenmerken te verbieden; aldus kan het aan bronstroom van het invoerapparaat aan de gemeenschappelijke gebruiker. Het toepasselijke invoerapparaat wordt aangesloten aan de machtsbus en de moduleinput. De volgende invoerapparaten zijn compatibel allen met IC697MDL653: de drukknoppen, de grensschakelaars, de selecteursschakelaars, en de elektronische nabijheid schakelen met inbegrip van types met 2 draden en 3 draad.

Ideaal gezien, wordt de input op deze module gedreven door om het even welke IC697-PLC module van de voltage compatibele output. De inputkring verstrekt genoeg huidig om ervoor te zorgen dat het apparaat betrouwbaar functioneert. De ingangsstroom is typisch 10mA in verklaart en kan goedkeuren 2 mA de lekkagestroom in WEG zonder het aanzetten verklaart.

De module van de Reeks 90-70 afzonderlijke input van GE Fanuc met het catalogusaantal IC697MDL653 heeft een nominale spanning van 24 Volts van gelijkstroom een waaier van het inputvoltage van -3 tot 30 Volts van gelijkstroom. De afzonderlijke de inputmodule van IC697MDL653 is ook een positieve/negatieve module van de logicainput met 32 totale inputpunten. Elk van deze inputpunten worden gegroepeerd in 4 groepen van 8 input elk. De IC697MDL653-inputmodule heeft een classificatie van het isolatievoltage van 1500 Volts voor om het even welke input die met backplane en 500 Volts tussen de inputgroepen wordt verbonden. De module van de de logicainput van IC697MDL653 positieve/negatieve heeft een typische ingangsstroom van 10 milliamps bij de nominale spanning en een typische inputimpedantie van 2,6 kiloohms.

De positieve/negatieve de inputmodule van IC697MDL653 heeft een voltage van de op-staat van 13,5 tot 30 Volts en een voltage van de van-staat van 0 tot 5 Volts. De stroom van de op-staat is 6 tot 15 milliamps en de stroom van de van-staat is 0 tot 2 milliamps. Naast dat, heeft de IC697MDL653-inputmodule een configureerbare tijd van de filtervertraging van 1 tot 10 milliseconden.

De configuratie van de tijd van de vijlersvertraging wordt gemaakt op een punt door punt basis en men zou moeten opmerken dat alle punten dezelfde filtertijd kenmerken. De eenheid vereist 0,3 Ampèren van stroom van de 5 Volts bus. De module komt met een mechanisch het sluitenvermogen dat het onmogelijk maakt om het op de verkeerde basis te installeren. Ook, keurt de IC697MDL653-module draadmaten van AWG #22 aan AWG #14 goed en het kan gemakkelijk uit zijn groef in het rek indien nodig worden verwijderd.
