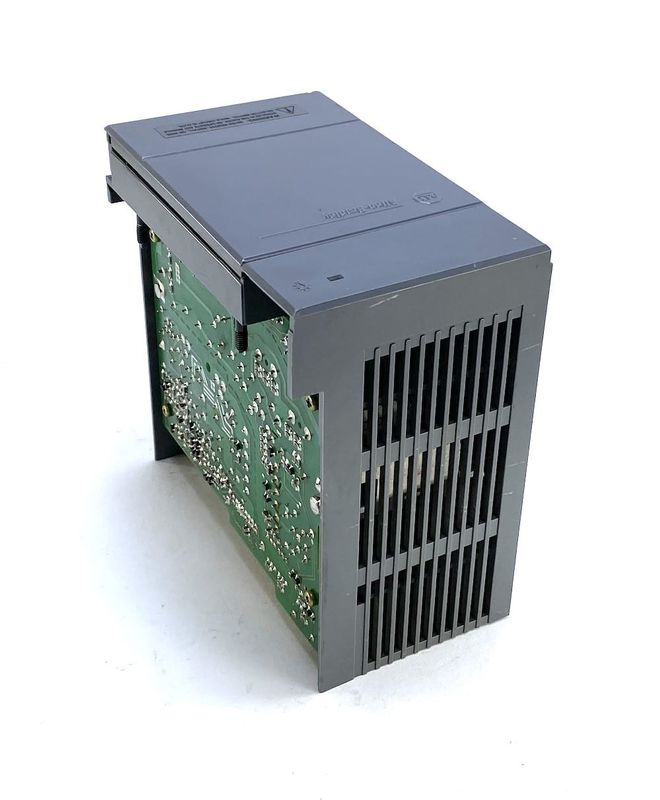

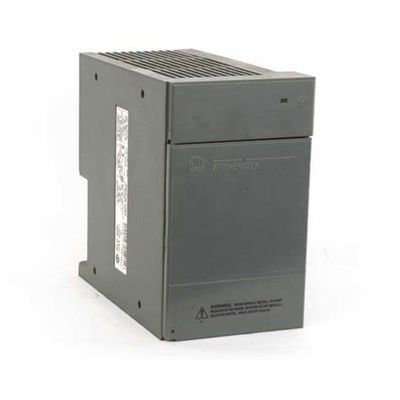

1746-P2 AB 47 tot 63 Hertz MicroLogix Controller SLC 500 Voeding

1746-P2 AB 47 tot 63 Hertz MicroLogix Controller SLC 500 Voeding

Technische specificaties voor 1746-P2
Fabrikant Rockwell Automation
Brand AB
Deelnummer/catalogus nr. 1746-P2
Serie SLC 500
Modultype Voeding
Inlaatvermogen 70 Watt
Inlaatspanning 120 tot 220 volt wisselstroom
Typisch lijnvermogen 180VA
Inrush-stroom 20 ampère
Achtergrondstroom (5 volt) 5 ampère
Interne stroomcapaciteit 5 A bij 5 V dc; 0,96 A bij 24 V dc
Uitgangsspanningsbereik 18 tot 30 volt gelijkstroom
CPU Hold-up time 20 ms (volledige belasting) 3000 ms (geen belasting)
Achtergrondstroom (24 volt) 0,46 ampère
Frequentie 47 tot 63 Hertz
Locatie 1746 Chassis
Gewicht 1,1 kg of 2,5 lbs.
UPC 10662468088326
Afmetingen 5,5 x 3,3 x 5,7 inch
UNSPSC 32151706
Werktemperatuur 0 tot 60 °C
Fuse Protection 1746-F1 of gelijkwaardig

Andere superieure producten

EtherNet/IP-netwerkconfiguratie
EtherNet/IP-communicatiemodules
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde criteria zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde producten.
Voor de toepassing van deze richtlijn geldt dat de lidstaten de nodige maatregelen nemen om de veiligheid van de luchtvaartmaatschappij te waarborgen.
CompactLogix 5370 Controllers
EtherNet/IP-adapters
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde maatregelen.
Ingebedde schakelaars
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

De AB 1746-C7-kabel is een bandstroomkabel die controllers en chassis verbindt.Bij gebruik van de 1746-C7-kabel voor het aansluiten van SLC 500-controllersWanneer de kabel wordt gebruikt om AB 1746-P4 voedingsbronnen aan te sluiten, bedraagt de maximale afstand tussen de voedingsbronnen 2,5 inch.De 1746-C7-kabel zelf is 15 centimeter lang.Het mag alleen worden gebruikt om het chassis en de controllers naast elkaar te verbinden, niet in een gestapelde formatie met één chassis of een controller boven het andere.

De 1746-C7-kabel is het meest geschikt voor het aansluiten van AB 1746-A4, 1746-A7, 1746-10 en 1746-A13 chassis.de 1746-C7-kabel kan 2 1746-A4-chassis met elkaar verbinden, kan het 1 1746-A4-chassis aansluiten op een van de andere onderdelen van het chassis).

Vragen en antwoorden voor 1756-PB75
Wat is het verschil tussen de 1756-PA75 en de 1756-PB75?

De 1756-PA75 werkt met 85-264VAC, terwijl de 1756-PB75 wordt aangedreven door een externe voedingsspanning van 18-32VDC.

Kan ik deze voedingsbron gebruiken als spanningsbron van de componenten van het paneel?

Nee, deze voeding is alleen bedoeld voor het ControlLogix chassis.

Welke compatibele ControlLogix-chassissen zijn er voor gebruik met de 1756-PB75?

Compatibele chassis zijn 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
