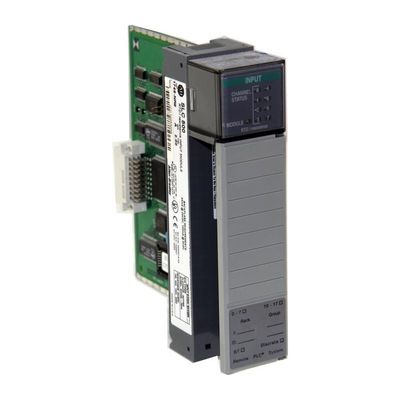

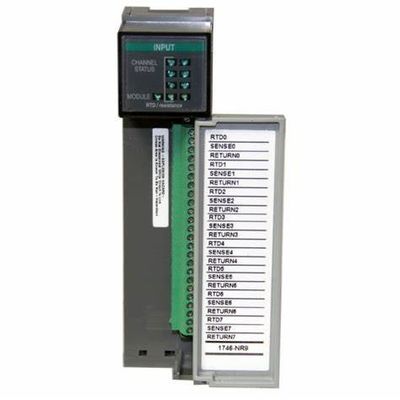

1746-NR8 AB SLC 500 RTD/Resistance Analog Input Module Rockwell Automation

1746-NR8 AB SLC 500 RTD/Resistance Analog Input Module Rockwell Automation

Technische specificaties voor 1746-NR8
Fabrikant Rockwell Automation
Brand AB
Serie SLC 500
Deelnummer/catalogus nr. 1746-NR8
Invoer 8
Modultype RTD/Resistance Analog Input Module
Achtergrondstroom (5 volt) 100 milliampère
Nr. indien Invoer Acht (8)
Achtergrondstroom (24 volt) 55 milliampère
Compatibele RTD-sensoren Platina (385) 100, 200, 500 en 1000; Platina (3816) 100, 200, 500 en 1000; Koper (426) 10, Nikkel (618) 120, Nikkel (672) 120 en Nikkel-Ijzer (518) 604.
Update tijd 6 milliseconden tot 2 seconden
Compatibel Invoerbereik van weerstand 0 - 150 Ohm, 0 tot 500 Ohm, 0 tot 1000 Ohm en 0 tot 300 Ohm
Vervolgens wordt de stroom van de achtergrond 100 mA @ 5VDC; 55 mA @ 24VDC
Backplane Energieverbruik maximaal 1,82 W (0,5 W bij 5 V dc, 1,32 W bij 24 V dc)
Staprespons 60 milliseconden in, 2,5 milliseconden uit.
I/O-locatie van het chassis Elk slot behalve slot 0
Staprespons 60 milliseconden in, 2,5 milliseconden uit.
Resolutie.01 graden Celsius.
Werktemperatuurbereik 32 tot 140 graden Fahrenheit
Operatietemperatuur 0 tot 60 graden Celsius
UPC 10611320271727
Bergingstemperatuur -40 tot 85 graden Celsius
UNSPSC 32151705
A/D-omrekeningsmethode Sigma-delta-modulatie
