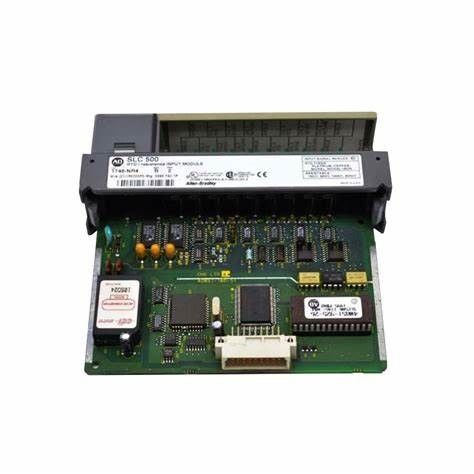

1746-NR4 AB Analoog Input Module 500 Volt/1 minuut SLC 500 RTD/Wetstand

1746-NR4 AB Analoog Input Module 500 Volt/1 minuut SLC 500 RTD/Wetstand

Technische specificaties voor 1746-NR4
Fabrikant Rockwell Automation
Brand AB
Serie SLC 500
Deelnummer/catalogus nr. 1746-NR4
Invoer 4
Modultype RTD/Resistance Analog Input Module
Nr. indien Invoer Vier (4)
Bandbreedte 2,62-65,5 Hertz
Compatibele RTD-sensoren Platina (385) 100, 200, 500 en 1000; Platina (3816) 100, 200, 500 en 1000; Koper (426) 10, Nikkel (618) 120, Nikkel (672) 120 en Nikkel-Ijzer (518) 604.
Update Tijd 17 milliseconden - 1,2 seconden
Compatibel Invoerbereik van weerstand 0 - 150 Ohm, 0 tot 500 Ohm, 0 tot 1000 Ohm en 0 tot 300 Ohm
Achtergrondstroom 50 mA
Vermogenverbruik van de achtergrond 1,5 W max (0,3 W bij 5 V dc, 1,2 W bij 24 V dc)
I/O-locatie van het chassis Elk slot behalve slot 0
Staprespons 60 milliseconden in, 2,5 milliseconden uit.
Resolutie.01 graden Celsius.
Operatietemperatuur 0 tot 60 graden Celsius
Operationeel isolement 500 volt/1 minuut
Bergingstemperatuur -40 tot 85 graden Celsius
UPC 10662468440742
A/D-omrekeningsmethode Sigma-delta-modulatie
