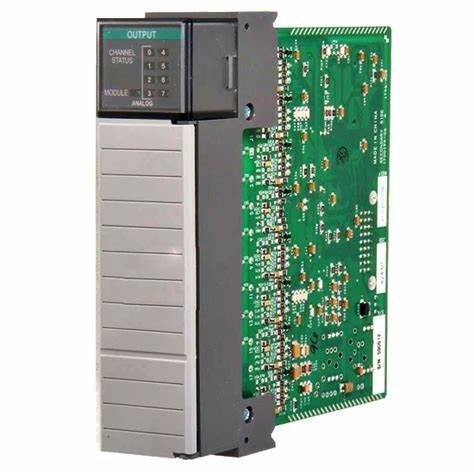

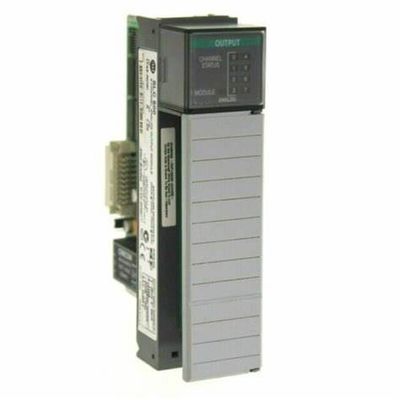

1746-NO8I AB SLC 500 Analoog Uitgangsmodule 0 tot 60 graden Celsius

1746-NO8I AB SLC 500 Analog Output Module 0 tot 60 graden Celsius

Technische specificaties voor 1746-NO8I
Fabrikant Rockwell Automation
Merk AB
Deelnummer/catalogus nr. 1746-NO8I
Serie SLC 500
Modultype Analoog-uitgangsmodule
Achtergrondstroom (5 volt) 120 milliampère
Outputs Vierde (4)
Achtergrondstroom (24 volt) 250 milliampère
Uitgangsstroombereik 4 tot 20 mA; 0 tot 20 mA; 0 tot 21 mA; 0 tot 21,5 mA
Gegevensformaat Ingenieurseenheden op schaal; Op schaal voor PID; Proportioneel getal; 1746-NO4-formaat; Gebruikersgedefinieerde schaal
Spanningsuitgangscodering -32,768 tot +32,764
Backplane Current (5 Volt) 120 mA; (24 Volt DC) 250 mA
Updatetijd Klasse 1: 5 ms; Klasse 3: 10 ms
Resolutie 16 bits
Staprespons 1 ms (0 tot 95% van de volledige schaal)
Staprespons 1 ms (0 tot 95% van de volledige schaal)
Warmteverlies 6,6 Watt
Omgevingstemperatuur 0 tot 60 graden Celsius
UPC 10781180054560
Draadgrootte Twee 14 tot 24 AWG draad per terminal

Andere superieure producten

EtherNet/IP-netwerkconfiguratie
EtherNet/IP-communicatiemodules
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorwaarden zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde producten.
Voor de toepassing van deze richtlijn geldt dat de lidstaten de nodige maatregelen nemen om de veiligheid van de luchtvaartmaatschappij te waarborgen.
CompactLogix 5370 Controllers
EtherNet/IP-adapters
De Commissie stelt de Commissie in kennis van de resultaten van de onderzoeksprocedure.
Ingebedde schakelaars
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

De AB 1746-C7-kabel is een bandstroomkabel die controllers en chassis verbindt.Bij gebruik van de 1746-C7-kabel voor het aansluiten van SLC 500-controllersWanneer de kabel wordt gebruikt voor het aansluiten van AB 1746-P4-stroomvoorzieningen, bedraagt de maximale afstand tussen de stroomvoorzieningen 2,5 inch.De 1746-C7-kabel zelf is 15 centimeter lang.Het mag alleen worden gebruikt om het chassis en de controllers naast elkaar te verbinden, niet in een gestapelde formatie met één chassis of een controller boven de andere.

De 1746-C7-kabel is het meest geschikt voor het aansluiten van chassis AB 1746-A4, 1746-A7, 1746-10 en 1746-A13.de 1746-C7-kabel kan 2 1746-A4-chassis met elkaar verbinden, kan het 1 1746-A4-chassis aansluiten op een van de andere onderdelen van het chassis).

Vragen en antwoorden voor 1756-PB75
Wat is het verschil tussen de 1756-PA75 en de 1756-PB75?

De 1756-PA75 werkt met 85-264VAC, terwijl de 1756-PB75 wordt aangedreven door een externe voedingsspanning van 18-32VDC.

Kan ik deze voedingsbron gebruiken als spanningsbron van de componenten van het paneel?

Nee, deze voeding is alleen bedoeld voor het ControlLogix chassis.

Welke compatibele ControlLogix-chassissen zijn er voor gebruik met de 1756-PB75?

Compatibele chassis zijn 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
