GE FANUC Power Supply Board één metaaloxidevaristor IC3600EPZU1 twee draad winding weerstanden

Over GE Fanuc IC3600EPZU1

De IC3600EPZU1 is een GE FANUC Power Supply Board voor de Mark I- en Mark II-series.Beide zijn ontworpen om de turbinetoevoer te regelen en te beperken tot de mogelijkheden van de eenheid., sequentieparameters tijdens het opstarten, een beschermende afsluiting bieden in geval van een niet-herstelbare systeemfout en storingen controleren en melden.

De IC3600EPZU1 is gemarkeerd met het handelsmerk GE. Het draagt de codes 006/01 en 002/01 en is afzonderlijk van het bord-identificatienummer gemarkeerd EPZU.

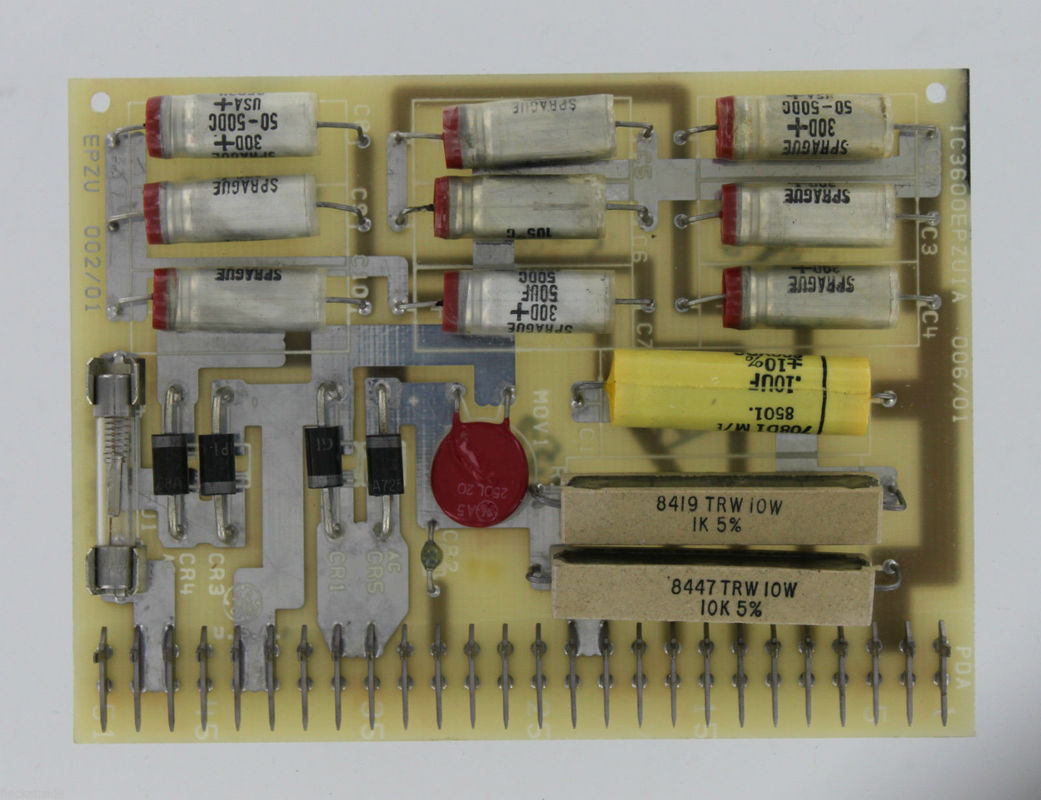

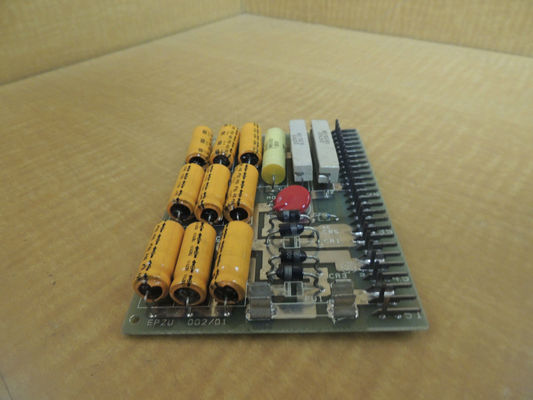

De IC3600EPZU1 heeft één zekering, vier diodes en twee draadwondenweerstanden. Deze zijn gemarkeerd 2147902 10K 5% 10W en 2147901 1K 5% 10W. Het heeft één polyester vinyl condensator gemarkeerd 2Q78 10μF +/- 10%.Het heeft negen aluminium elektrolytische condensatoren in drie rijen van drieDeze zijn gemarkeerd 30D + TE 1307 50μF 50 VDC 105C + 9807H.

Het bord heeft ook een metaaloxidevaristor, dat in de buurt van het midden van het bord is geplaatst en gemarkeerd MOV1.Varistors zijn spanningsafhankelijke weerstanden die spannings-stroomkenmerken hebben die vergelijkbaar zijn met diodenZe worden gebruikt om elektrische apparaten te beschermen tegen hoge tijdelijke spanningen en zullen zichzelf kortsluiten wanneer een hoge stroom wordt geproduceerd als gevolg van hoge spanning.

De IC3600EPZU1 heeft vijfentwintig pinnen aan één rand.Wanneer de IC3600EPZU1 is ingebracht in een Speedtronic frame deze pinnen zijn bedraad samen en laat het bord om te communiceren met de rest van het systeem.

De IC3600EPZU1 wordt geleverd in een beschermende, statische verlagende behuizing.
