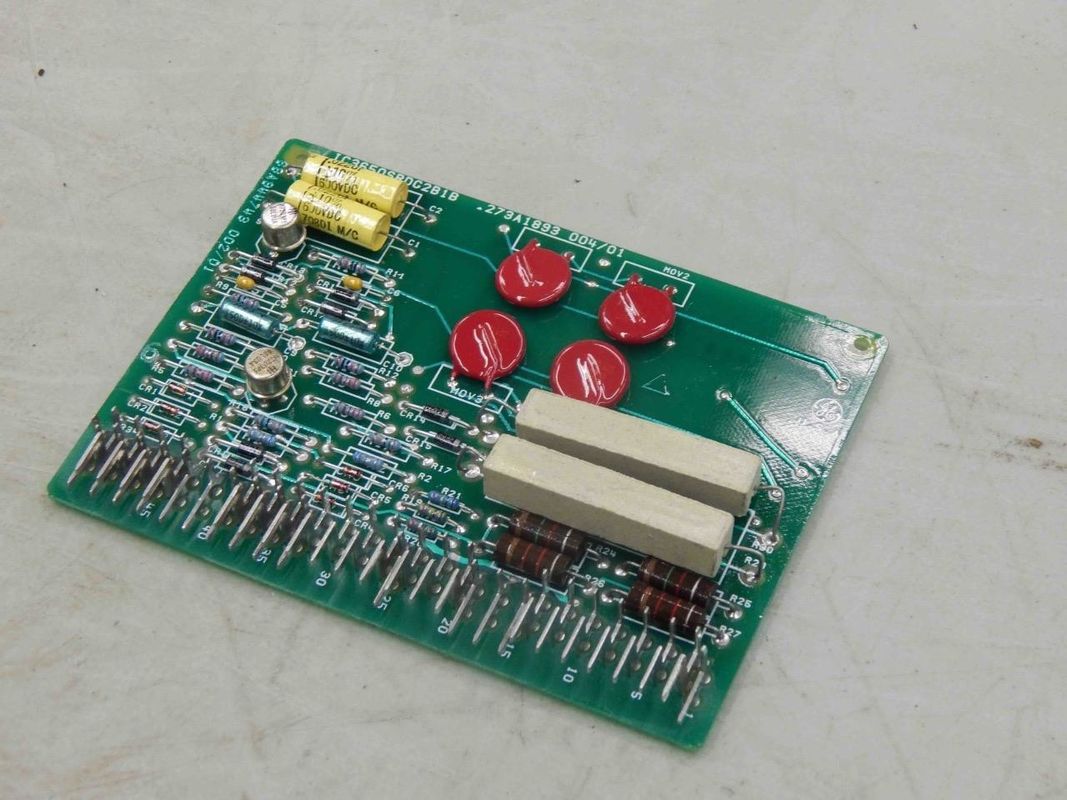

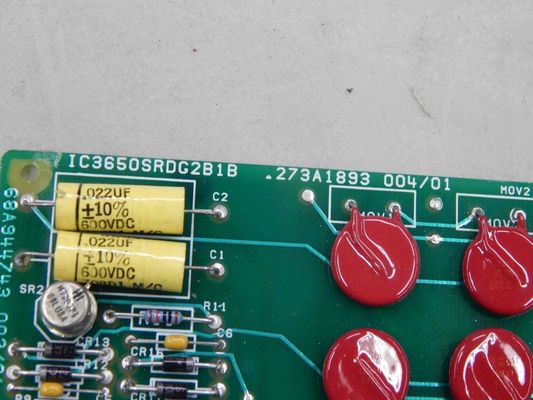

GEENERAL ELECTRIC GE REV B Control Circuit Board IC3650SRDG2 Ethernet Interface module

Over GE Fanuc IC3600APAB1

De IC3600APAB1 is een vermogen versterkende kaart geproduceerd door General Electric om te worden gebruikt in hun Mark I en Mark II lijnen.Twee van de vier transistors zijn geplaatst in gebogen U-vormige beugelsElke beugel heeft twee metalen schroeven met bouten aan beide zijden van de transistor.De IC3600APAB1 heeft acht grote donkerbruine weerstanden en zeven kleine donkerbruine weerstandenDe weerstanden worden gebruikt om de hoeveelheid energie die door elke weerstand stroomt te vertragen.De donkerbruine weerstanden hebben gekleurde banden die worden gebruikt met een kleurcode om te berekenen hoeveel energie de weerstand kan vertragenDe IC3600APAB1 heeft ook lange grijze weerstanden die de hoeveelheid energie hebben die ze kunnen vertragen.

De IC3600APAB1 heeft tien kleine blauwe diodes in de vorm van kralen.Deze LED's zullen oplichten als de energie er doorheen stroomt.De IC3600APAB1 is verbonden met andere circuitboards door middel van 25 dubbele mannelijke eindpunten.Deze mannelijke eindpunten hebben puntjes die horizontaal naar buiten komen en andere die verticaal naar boven komenDe IC3600APAB1's prongs zijn gemarkeerd twee, dan vijf tot vijftig (in vijf niveaueintervallen).
