Fanuc IC3600SCBE1 General Electric rechthoekige groene PCB in turbinesysteem Mark I-II

Over GE Fanuc IC3600SCBE1
General Electric, of GE, ontwikkelde het IC3600SCBE1 printed circuit board (PCB).De MKI (Mark I) en MKII (Mark II) waren de eerste twee systemen die werden geïntroduceerd in de Mark-serie..

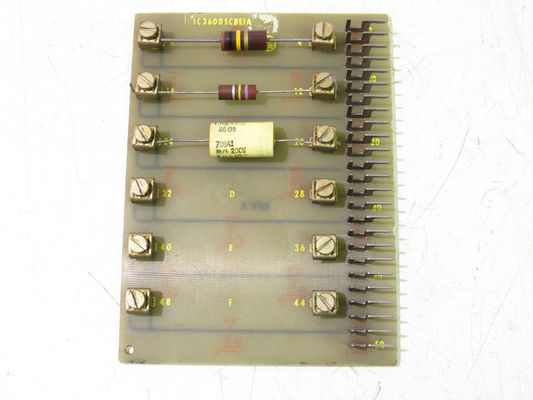

De IC3600SCBE1 is een rechthoekig groen PCB. In de buurt van het midden van het circuitbord, is er één (1) grote gele condensator. Deze condensator is vast en bevat zijn onderdeel nummer, 708A1,die aan de buitenzijde is gedruktDeze grote condensator bevat een spanning van tweehonderd (200) volt, die als 200V wordt aangeduid. Twee weerstanden bevinden zich recht boven de condensator.Een van deze weerstanden is gelegen op de bovenkant van de IC3600SCBE1Deze weerstand is groot en bruin van kleur.De IC3600SCBE1 bevat kleine metalen componenten die de draad van het circuit board in het grotere systeem helpenDe weerstand is voor die metalen componenten met draden aan beide zijden.De middelste weerstand is ook bruin gekleurd en heeft rode banden.De metalen componenten verbinden deze middelgrote weerstand ook met de IC3600SCBE1.De IC3600SCBE1 heeft een lange lijn van grote metalen steken uitgelijnd aan de rechterkant van het circuit boardDe IC3600SCBE1 is overal gemarkeerd met labels in geel.De cijfers tien (10) tot en met vijftig (50) worden langs de rechterkant van het bord in tiental opgesomd..
