Fanuc IC3600SCBD4 elektronische schakelplaat c van de Mark I-II-turbine bedieningsserie van General Electric

Over GE Fanuc IC3600SCBD4
De IC3600SCBD4 maakt deel uit van de Mark I-II turbine control series van GE.

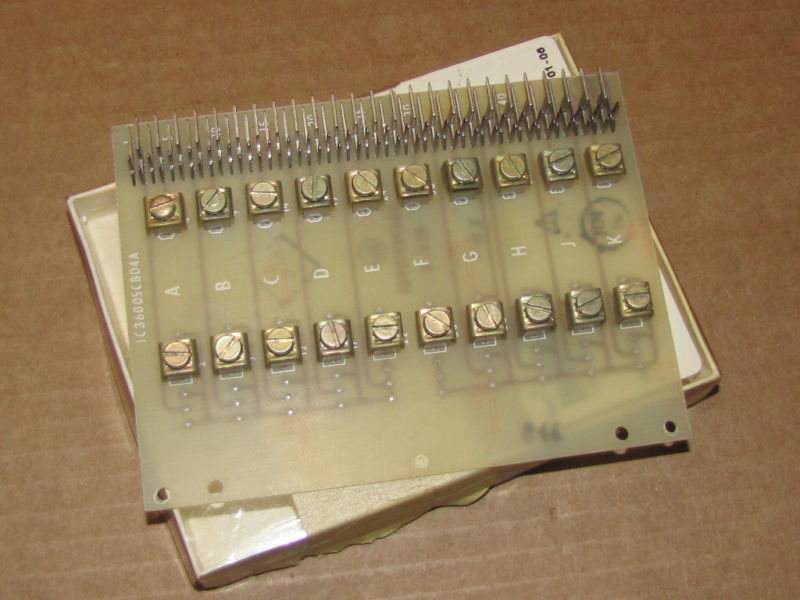

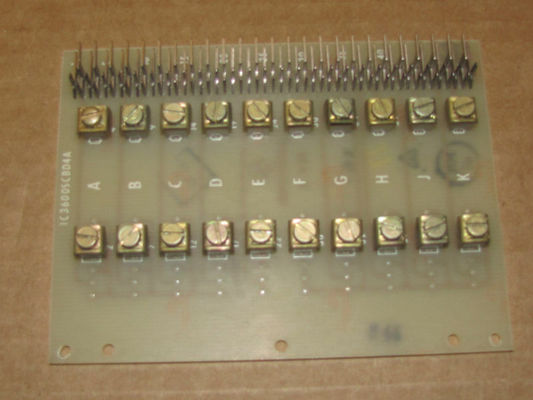

Het IC3600SCBD4 bevat verschillende componenten van een elektronische schakelplaat. Dit deel bestaat uit een rechthoekige printplaat met een grote metalen plaat aan de linkerkant.Beide delen zijn rechthoekig.Twee lijnen metalen kubussen zijn parallel aan elkaar op het printplaat geplaatst.Een paar weerstanden met veelkleurige banden zijn op draden geplaatst die twee van de metalen delen met elkaar verbindenEen paar gele condensatoren zijn ook te zien op het oppervlak van de IC3600SCBD4.

Op de IC3600SCBD4 is ook een groot blauw onderdeel geplaatst dat is aangesloten op het oppervlak van de printplaat.Deze componenten zijn groot.Op de bovenkant van deze plaat staat een zilveren en zwarte wijzerplaat die door de bediener kan worden aangepast.Dit deel is ook zilver en zwart.. Deze wijzerplaat is gelabeld met het woord VOLT voor spanning. Onder de wijzerplaat zijn vier grote schakelaars. De bovenste twee schakelaars zijn gelabeld met het woord COM voor communicatie. Onder deze schakelaars,Er is een schakelaar die is gelabeld met het woord VOLT voor spanningAan de onderkant van deze metalen plaat, is er nog een grote schakelaar. Deze schakelaar is gelabeld met het woord VOLT voor spanning.
