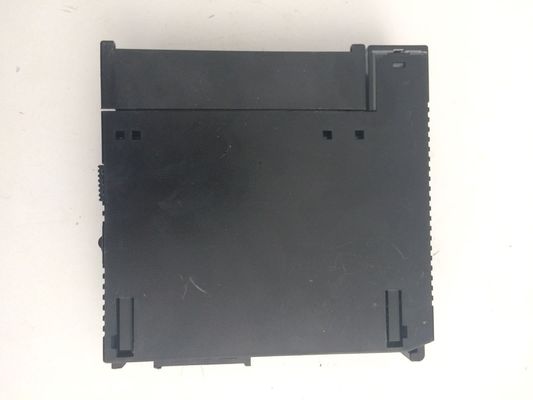

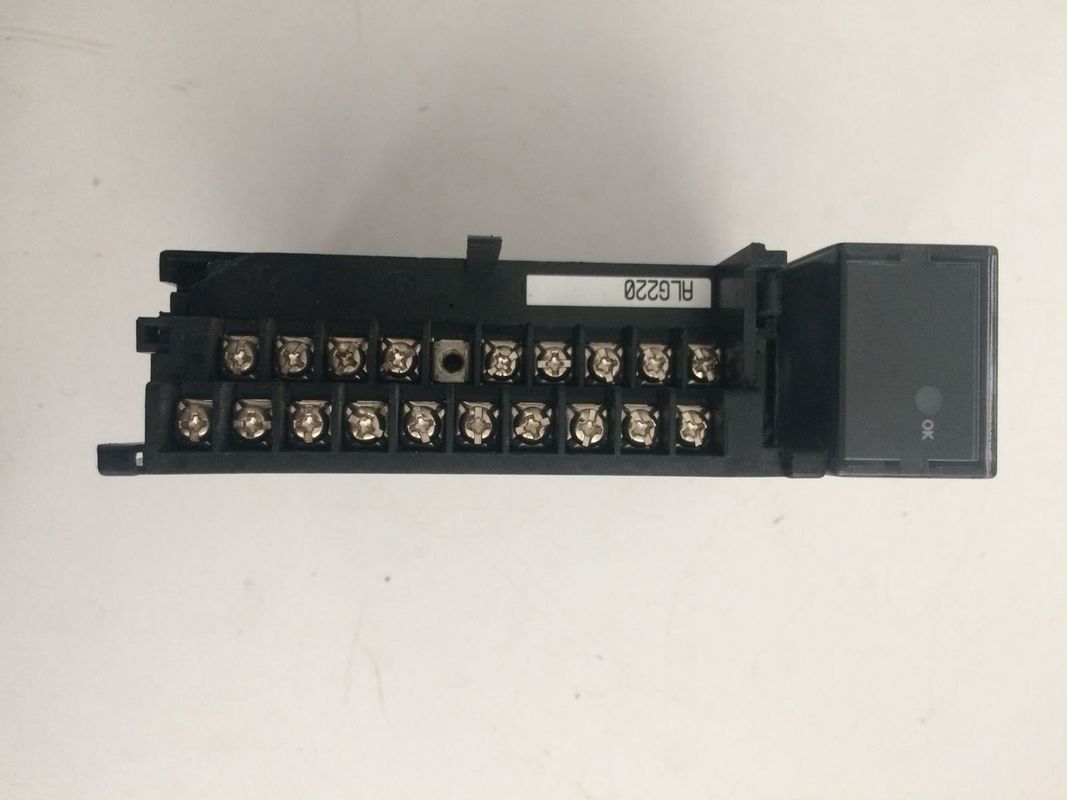

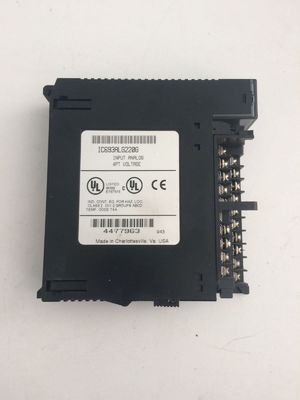

IC693ALG220 GE Fanuc 12-bits Analoog Input Module Series 90-30 Platform

IC693ALG220 GE Fanuc 12-bits analoge invoermodule Series 90-30 platform

Technische specificaties voor IC693ALG220
Merk GE Fanuc
Serie Serie 90-30
Fabrikant GE Fanuc (voormalig); Emerson Automation (huidige)
Vervaardiger GE Fanuc
Deelnummer IC693ALG220
Deelnummer IC693ALG220
Serie Serie 90-30
Invoersignalen: +/-10 VDC
Modultype Invoermodule
Productbeschrijving Analoog-invoermodule
Aantal ingangen 4
Resolutie van de converter: 12 bit
Aantal kanalen 4 (4)
Productsoort kanaal-analoge spanningsmodule
Invoersignalen -10 tot +10 VDC
Digitale resolutie 5 mV/20 μA, (1 LSB = 5 mV)
Digitale resolutie 12 bits, typisch
Absolute nauwkeurigheid Typisch: +/-10 mV/40 μA Maximaal is +/-30 mV/160 μA
Compatibele componenten PLC's
Vermogenverbruik 27 mA van de +5 voltbus op de achtergrond; 98 mA van de geïsoleerde +24 voltbackplanebus
Analoogresolutie 5 mV/20 μA, (1 LSB = 5 mV)
Spanningsbereik: 10 tot +10 volt
Lineariteit < 1 minst significante bit
Isolatie 1500 VAC
Montageplaats I/O-slot van basisplaat van serie 90-30
Update snelheid 4 ms
Trans-kanaal afstoting > 80 dB
Kalibratiefabriek Kalibratie
Invoerfilterrespons 17 Hz
Absolute nauwkeurigheid Typisch: ±10 mV/40 μA bij bedrijfstemperatuur; Maximaal: ±30 mV/160 μA bij bedrijfstemperatuur.
Invoerfilterrespons 17 Hz
Bus Stroom trekken 27 mA van +5 volt bus op de achtergrond; 98 mA van de geïsoleerde +24 volt backplane bus
Status van de levenscyclus van het product: niet langer gebruikt/verouderd

Andere superieure producten

De IC693ALG220 is een serie 90-30 module die voorheen wordt geproduceerd door GE Fanuc, momenteel onder Emerson Automation.compatibel met een signaalbereik van - 10 VDC tot + 10 VDCDeze module is optioneel compatibel met 0-20 mA-signalen die kunnen worden ingeschakeld door een 250 Ohm-aansluiting op de gebruikersterminalconnector van de module te installeren.

de IC693ALG220 is voorzien van een analog-digitale converter (ADC) met een omzetsolutie van 12 bits voor de ingangsspanning;10 bits voor stroominvoer die met behulp van een precisieweerstand tot 11 bits kan worden verhoogdElk kanaal van de module heeft een individuele actualiseringssnelheid van 4 ms, terwijl de module wordt aangedreven door de 24VDC die wordt geleverd door de PLC-voeding.Het heeft een achtergrondstroomverbruik van 27 mA van de +5 volt bus op de achtergrond en 98 mA van de geïsoleerde +24 volt backplane busHet is gemonteerd op een beschikbare I/O-slot van de 5 of 10 slot serie 90-30 basisplaat en neemt een enkele slot van het rek in.

De IC693ALG220 heeft een typische absolute nauwkeurigheid van +/-10 mV/40 μA, terwijl de maximale +/-30 mV/160 μA is bij bedrijfstemperatuur.Invoerfilterrespons van 17 Hz, module-isolatie van 1500 volt tussen veldzijde en logische zijde, cross-channel afwijzing van > 80 dB en ingangsimpedantie van > 9 Megohm in spanningsmodus en 250 ohm bij werking bij stroommodus.

De IC693ALG220-module is een analoge invoermodule van GE Fanuc, die deel uitmaakt van de serie 90-30.Komt met 4 ingangskanalen. Elk kanaal kan een analoog signaal gemakkelijk omzetten in een digitaal signaal, volgens de vereisten van de gebruikersapplicatie.de GE Fanuc IC693ALG220 CAV-invoermodule stelt gebruikers in staat om invoersignalen van -10 tot +10 Volt te converteren. De conversie snelheid voor elk kanaal is ongeveer 1 milliseconde. Zo biedt de IC693ALG220-invoermodule een update snelheid van ongeveer 4 milliseconde voor elk kanaal tegelijk.Het omgezette signaal heeft een resolutie van 12 bits binaire.

De GE Fanuc IC693ALG220-invoermodule is uitgerust met een beperkte stroominvoermodus, evenals een jumper op de terminalconnector van elk kanaal van de gebruiker.Gebruikers kunnen de jumper gebruiken om een interne shuntweerstand van 250 ohm aan te sluiten op het circuitDeze shuntweerstand biedt een invoerbereik van -40 tot +40 milliampère.,De belangrijkste voedingsbron van de GE Fanuc IC693ALG220 CAV-invoermodule is een geïsoleerde +24 Volt gelijkstroomtoevoer,met een vermogen van meer dan 10 WDe spanning wordt via een regulator/omvormer gestuurd om de benodigde spanning te produceren voor de werking van de IC693ALG220-module.De IC693ALG220-invoermodule wordt geleverd met een LED die de gebruikers de status van de werking laat zien.
