| Modusnaam |

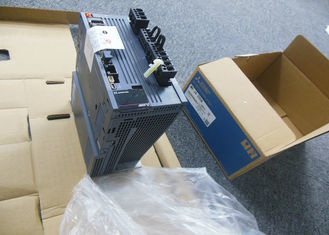

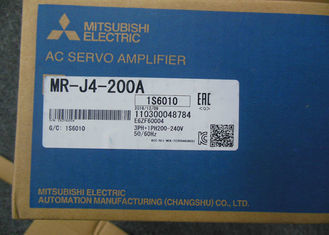

MR-J4-200A |
| Voorraad |
S |
| Output |
Nominale spanning |
3-fase 170 VAC |
| Nominale stroom (A) |
11.0 |
|
Hoofdcircuit
Kracht
Aanbod
|
Spanning/frequentie |
3-fase 200 VAC tot 240 VAC, 50/60 Hz |
| Nominale stroom (A) |
10.5 |
| Toegestane spanningsschommelingen |
3-fase 170 VAC tot 264 VAC |
| Toegestane frequentiefluctuatie |
Maximaal ± 5% |
|
Controle
Circuits
Kracht
Aanbod
|
Spanning/frequentie |
1-fase 200 VAC tot 240 VAC, 50/60 Hz |
| Nominale stroom (A) |
0.2 |
| Toegestane spanningsschommelingen |
1-fase 170 VAC tot 264 VAC |
| Toegestane frequentiefluctuatie |
Maximaal ± 5% |
| Energieverbruik (W) |
30 |
| Interface stroomtoevoer |
24 VDC ±10% (vereiste stroomcapaciteit: 0,5 A (inclusief CN8-aansluitingssignaal)) |
| Load-Side Encoder Interface |
Mitsubishi hoge snelheid seriecommunicatie |
|
De verdraagbare regeneratieve kracht van de ingebouwde
Regeneratieve resistor ((W)
|
100 |
| Controlemethode |
Sine-wave PWM-regeling/stroomregeling methode |
| Dynamische rem |
Ingebouwd |
| Beschermingsfuncties |
Overstromingssluiting, regeneratieve overspanningssluiting, overbelastingssluiting (elektronisch thermisch), servomotoroververwarmingsbescherming,codeerfoutbescherming, regeneratieve foutbescherming,onderspanning, bescherming tegen onmiddellijk stroomonderbreking, bescherming tegen te hoge snelheid, bescherming tegen overmatige fouten, bescherming tegen detectie van magnetische polen, lineaire servocontrolefoutbescherming |
|
Positie
Controle
Modus
|
Maximale invoerpulsfrequentie |
4 Mpps (bij gebruik van een differentiële ontvanger), 200 kpps (bij gebruik van een open verzamelaar) |
| Positionering van de terugkoppelingspuls |
Encoder resolutie: 22 bits |
| Command Pulse Multiplying Factor |
Elektronisch gereedschap A/B multiple, A: 1 tot 16777216, B: 1 tot 16777216, 1/10 < A/B < 4000 |
| Positionering Volledige breedte instelling |
0 puls tot ±65535 puls (command pulse unit) |
| Fout overmatig |
±3 rotaties |
| Torcelgrens |
Instelling door parameters of externe analoge invoer (0 V DC tot +10 V DC/maximaal koppel) |
|
Versnelling
Controle
Modus
|
Versnellingsregeling |
Analoog snelheidscommando 1:2000, interne snelheidscommando 1:5000 |
| Analoog snelheidscommando-invoer |
0 V gelijkstroom tot ±10 V gelijkstroom/nominale toerental (De toerental bij 10 V kan worden gewijzigd met |
| Snelheidsfluctuatie |
± 0,01% maximaal (belastingschommelingen 0% tot 100%), 0% (vermogensschommelingen: ±10%)
±0,2%max ((omgevingstemperatuur 25 ± 10 graden Celsius) alleen bij gebruik van het analoge snelheidscommando
|
| Torcelgrens |
Instelling door parameters of externe analoge input (0 V DC tot +10 VDC/maximaal koppel) |
|
Torsen
Controle
Modus
|
Analoog koppelcommando-invoer |
0VDC tot ±8VDC/maximaal koppel (inputimpedantie: 10 tot 12 kohm) |
| Snelheidsbeperking |
Instelling door parameters of externe analoge invoer (0VDC tot ± 10 VDC/nominale toerental) |
| Volledig gesloten lusregeling |
In de toekomst beschikbaar |
| Veiligheidsfunctie |
STO (IEC/EN 61800-5-2) |
| Communicatiefunctie |
USB: Verbind een personal computer (MR Configurator2 compatibel) |
| Structuur (IP-classificatie) |
Geforceerd koelen, open (IP20) |
| Dicht bevestigen |
Mogelijk |
| Gewicht (kg) |
2.1 |
