GE IC693DSM302 I/O-aansluiting via en 1 tot en met 134,217,727 gebruikerseenheden per seconde

GE IC693DSM302 I/O-aansluiting via en 1 tot en met 134,217,727 gebruikerseenheden per seconde

Productinformatie GE IC693DSM302 :

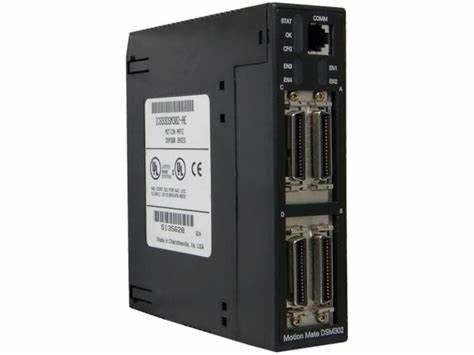

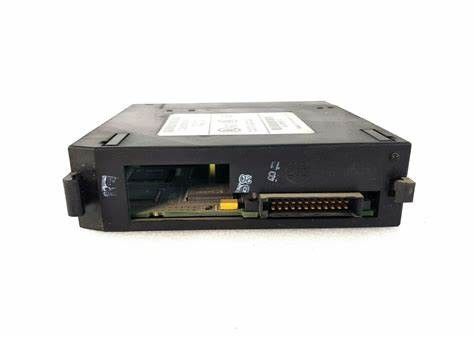

De IC693DSM302 motion controller is een serie 90-30 motion controller geproduceerd door GE Fanuc.De eenheid is compatibel met PLC-componenten uit dezelfde serie en biedt hoge prestaties en geavanceerde functies met betrekking tot machinebesturing en automatisering toepassingenDe IC693DSM302-controller heeft 2 assen en kan problemen oplossen met betrekking tot communicatie en werking tussen verschillende componenten binnen het systeem.

The IC693DSM302 motion controller is intended for controlling GE digital servo motors and it includes an integrated digital signal processor that is superior to similar controllers offered by other manufacturersDe IC693DSM302-controller ondersteunt ook de besturing van zowel analoge servos van de SL-serie als analoge servos van derden.Het gebruik van een dergelijke controller vereist minimale programmering en maakt het mogelijk om externe programmeringsapparaten te gebruikenDe extra programmeringsapparaten zijn verbonden via een meegeleverde RS-232-seriepoort die ook wordt gebruikt voor het uitvoeren van firmware-updates.

Algemeen:De IC693CPU341-module, een lid van de GE Fanuc 90-30-serie, is een single-slot CPU-module die is uitgerust met 5 basisplaten.Het bevat 4 afstands- en/of uitbreidingsbasisplaten naast de 1 CPU-basisplaatHet is uitgerust met een 80C188XL processor.

Vermogen:Het draait op 20 MHz en vereist een belasting van 490 milliampere van de +5 VDC-stroomtoevoer.De module werkt bij een omgevingstemperatuur van 0 tot 60 graden Celsius (of 32 tot 140 graden Fahrenheit).

Geheugen:Met een maximaal gebruikersprogrammageheugen van 80K bytes, is de CPU's in de meeste gevallen in staat om de CPU's te laten werken in een snelheid van 0,3 milliseconden per 1K logica.de IC693CPU341 heeft een registergeheugen (%R) van 9999 woorden; discrete wereldwijde geheugen (%G) van 1280 bits, interne spoelen (%M) van 1024 bits, uitvoer (tijdelijke) spoelen (%T) van 256 bits en systeemstatusreferenties (%S) van 128 bits (met %S, %SA, %SB,% SC met elk 32 bits).

I/O:De analoge input (%AI) en de outputs (%AQ) zijn respectievelijk 1024 en 256 woorden. De discrete input (%I) en de outputs (%Q) zijn elk 512.Het heeft 16 woorden (% SR) systeemregisters die alleen worden gebruikt voor het bekijken van de referentietabel en niet kunnen worden verwezen in het logisch programma van de gebruiker.
