Productbeschrijving

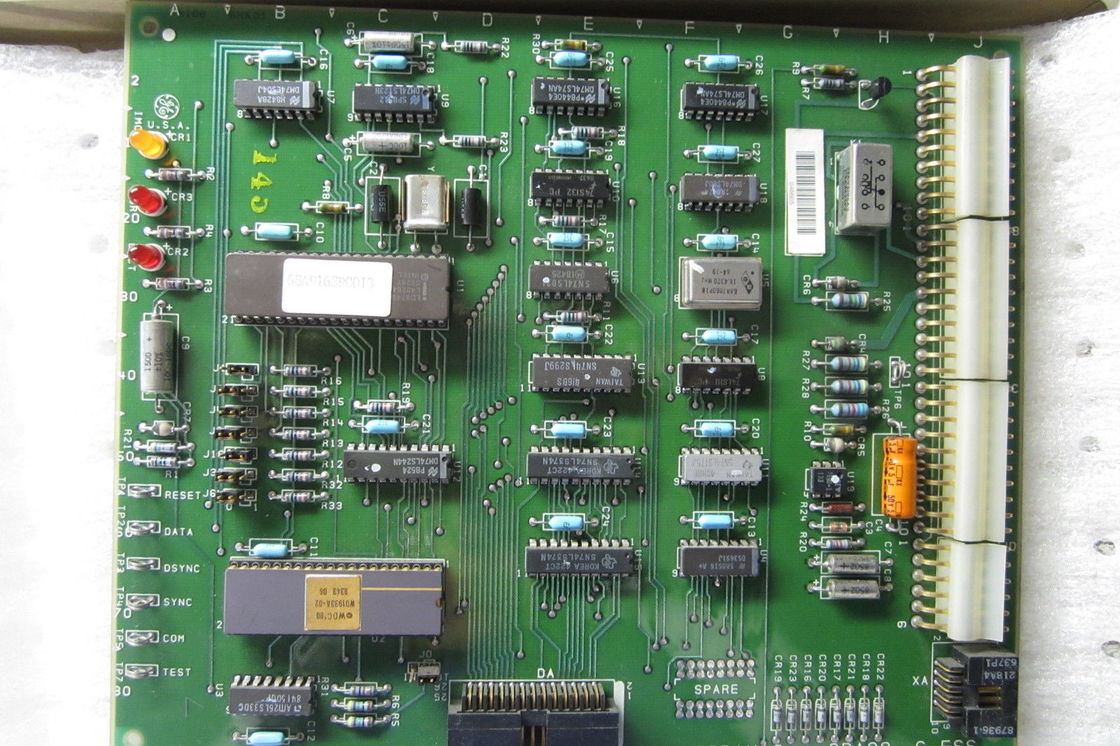

De DS3800HIOB is een printplaat van GE. De DS3800HIOB is ontworpen als onderdeel van de Speedtronic Mark IV-serie als Input/Output kaart.

De DS3800HIOB heeft de volgende specificaties:

De eerste is amber, getiteld "Imok", de andere twee zijn rood, getiteld "ADR" en "LACT".

is gemarkeerd van A tot en met J aan de bovenkant

is gemarkeerd van 10 tot 80 in stapels van tien op de linkerkant

heeft een Intel LD8748 Eprom gelegen op U1

heeft in totaal acht springschakelaars, waarvan zeven in een verticale lijn met de mogelijkheid om op 0 of 1 te zitten, de andere springschakelaar onder het tweede geïntegreerde circuit,en zit op "in" of "out". "

Er zijn zeven testpunten, waarvan er zes aan de linkerkant van het bord staan en van boven naar beneden zijn gemarkeerd als Reset, Data, Dsync, Sync, Com en Test.De zevende TP bevindt zich aan de andere kant van het bord en is gemarkeerd "101." Het is opmerkelijk dat deze TP "TP6" is gemarkeerd, terwijl de "test" TP "TP7" is gemarkeerd.

met een SN74LS244N Dip geïntegreerd circuit gelegen op U12

heeft meerdere geïntegreerde schakelingen, waarvan sommige zijn gespecificeerd.

het circuit op U5 is een oscillerende chip ingesteld op 18,4320 mHz

heeft meerdere condensatoren, waaronder een 50 v 5 μf condensator in het midden rechts van het bord.

is ontworpen met veel metalen filmweerstanden van verschillende waarden.

heeft twee lijnen van 8 sets PTH (geplatte doorlopende gaten) gelegen in de buurt van de onderrand van het bord.

heeft een meerpolige mannelijke aansluiting aan de onderkant van het bord, gemarkeerd 87936-2 218A4637P3

de bovenste laag van het bord wordt op de hoeken gechamberd, terwijl de onderste laag op alle vier de hoeken wordt geboord.

heeft één transistor

heeft één schakelaar

Deze overeenkomt met een 90 graden PCB-connector (mannelijk) langs het grootste deel van die rand van het bord.
