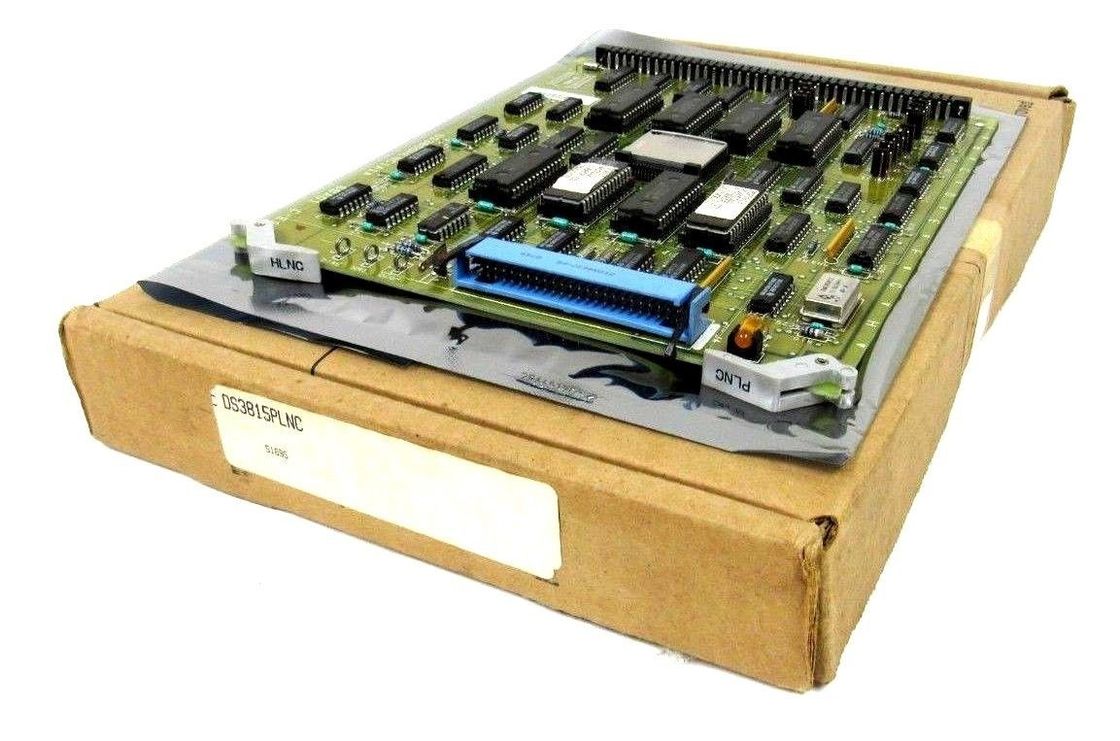

DS3815PLNC printplaat Mark IV gas- en stoomturbinesysteem GE

DS3815PLNC printplaat Mark IV gas- en stoomturbinesysteem GE

Productbeschrijving
De DS3815PLNC is een PCB vervaardigd voor het Mark IV-gas- en stoomturbinesysteem van GE.Dit systeem is gebaseerd op drie sets van identieke microcomputers die de kritieke besturingselementen en parameters in het turbinesysteem continu monitoren.. Critische uitgangen (bijvoorbeeld tripcommands) worden alleen uitgezonden als twee of meer van deze microcomputers die status aangeven.Het MKIV-systeem heeft de betrouwbaarheid verhoogd en het uitvalpercentage van de turbine tot een minimum beperkt., in vergelijking met eerdere Speedtronic-systemen.

De DS3815PLNC is gebouwd met drie (TP) testpunten, een ST-punt en een set reserve PTH. Het bord heeft een amber lichtemitterende diode (LED) die gemarkeerd is IMOK.Het bord is in alle hoeken geboord en heeft naylon-extractor clips toegevoegd aan twee van deze.

De DS3815PLNC kan communiceren met andere PCB's via twee koppelingsaansluitingen. Deze zijn gemarkeerd 218A4553-1 Amp 533002-1 en 218A4637-P5 8749.

De DS3815PLNC heeft drie weerstandsnetwerken en dertien springschakelaars.De meeste weerstanden op het bord zijn gemaakt van metalen folie bedekt met keramiek.

De DS3815PLNC heeft 42 schakelingen, waaronder drievoudige NAND-poorten met drie ingangen, hex/quad-d-flip-flops,8-bits high-speed CMOS Static RAM chips die rechtstreeks TTL-compatibel zijn (zowel input als output),) een 3M 5400 Textool-array die fungeert als een PGA-naar-LCC-converter, octalen buffers/lijndrivers/lijnontvangers met tri-state-outputs en retriggable monostable multivibrators.Technische ondersteuning voor dit bord, met inbegrip van alle publicaties voor de eindgebruiker zoals handleidingen en datasheets, werd oorspronkelijk verstrekt door General Electric.

Andere superieure producten

Vergelijkbaar product voorGE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-1
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

Productbeschrijving

De DS3800DBIB is een kleine printplaat (PCB) ontworpen als onderdeel van de Speedtronic (Mark IV) lijn geproduceerd door GE.Het Speedtronic-systeem is ontworpen om turbinebrandstof te sequenciëren en turbinesystemen en hun hulpmiddelen te sequenciëren voor opstartenHet Mark IV-systeem is ontworpen met een gedistribueerd besturingssysteem dat draait op een reeks van onderling verbonden microprocessors.de turbines zullen blijven werken onder controle van andere delen van het systeemDe DS3800DBIB is speciaal ontworpen als een interface board.

De DS3800DBIB is een klein dochterbord dat werkt als een plug-in naar een ander, groter PCB.Dit bord heeft ook vier connectoren genummerd 1 tot en met 4De eerste is gemarkeerd C101 en is geplaatst naast een ring gemarkeerd TP1. De tweede is niet gemarkeerd en geplaatst naast een ring gemarkeerd TP2.De DS3800DBIB heeft één condensator 708A1Het heeft ook een blauwe potentiometer aan de rand van het bord die is bedraad voor variabele weerstand.Er zijn tien weerstanden en zes kleine condensatoren gemarkeerd 'cr' op de DS3800DBIB PCB
