DS3810CLCB1A1A GE Control Circuit Board met dertien circuits en twee weerstandsnetwerken

DS3810CLCB1A1A GE Control Circuit Board met dertien circuits en twee weerstandsnetwerken

Productbeschrijving
De DS3810CLCB1A1A is een onderdeel dat door GE is vervaardigd voor hun Mark IV stoom/gas turbine management systeem.Het kan ook automatiseren turbine operaties zoals opstarten, controle sequentie, en uitschakelen.Het systeem controleert continu de prestaties van de turbine met behulp van een verbeterde gebruikersinterface en biedt een hogere betrouwbaarheid met minder turbineonderbrekingen in vergelijking met eerdere Speedtronic-systemen.

De DS3810CLCB1A1A wordt met schroeven gemonteerd op de grotere DS3815DMCA.De boards communiceren met elkaar via een lint verbindingskabel gelegen op de DS3810CLCB1A1A die wordt aangesloten op een verticale pin mating connector op het moederbordDe DS3810CLCB1A1A heeft een afzonderlijke rechthoekige koppelingskoppeling (218A4637P5) langs de tegenovergestelde rand van de lintkabel.

De DS3810CLCB1A1A is gebouwd met drie jumpers. Deze shunt jumpers laten de gebruiker circuits configureren zoals ze nodig hebben voor hun gebruik.Elke jumper op DS3810CLCB1A1A heeft twee posities..

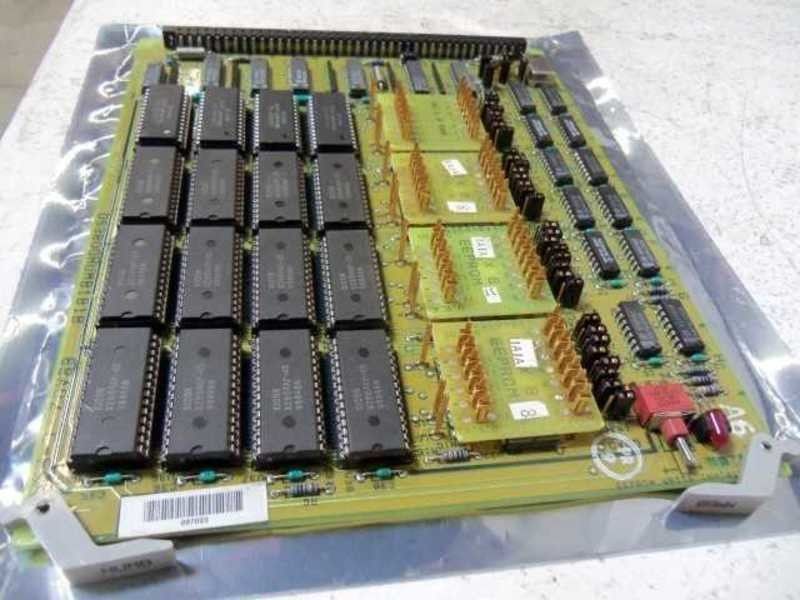

De DS3810CLCB1A1A is gebouwd met dertien schakelingen en twee weerstandsnetwerkarrays.Circuits omvatten oscillatoren, octalen buffer/lijndrivers, en octalen tri-state buffers/lijndrivers/lijnontvangers, die een verbeterde geluidsverwijdering en een hoge uitslag hebben.

De condensatoren op de DS3810CLCB1A1A zijn meestal van keramiek.De handleidingen en andere publicaties met verwijzing naar de DS3810CLCB1A1A werden verstrekt door GE.De technische ondersteuning van dit product was de verantwoordelijkheid van General Electric.

Andere superieure producten


Vergelijkbaar product voorGE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-1
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

Productbeschrijving

De DS3800DBIB is een kleine printplaat (PCB) ontworpen als onderdeel van de Speedtronic (Mark IV) lijn geproduceerd door GE.Het Speedtronic-systeem is ontworpen om turbinebrandstof en turbinesystemen en hun hulpmiddelen voor opstarten te sequenciërenHet Mark IV-systeem is ontworpen met een gedistribueerd besturingssysteem dat draait op een reeks van onderling verbonden microprocessors.de turbines zullen blijven werken onder controle van andere delen van het systeemDe DS3800DBIB is speciaal ontworpen als een interface board.

De DS3800DBIB is een klein dochterbord dat werkt als een plug-in naar een ander, groter PCB.Dit bord heeft ook vier connectoren genummerd 1 tot en met 4De eerste is gemarkeerd C101 en is geplaatst naast een ring gemarkeerd TP1. De tweede is niet gemarkeerd en geplaatst naast een ring gemarkeerd TP2.De DS3800DBIB heeft één condensator 708A1Het heeft ook een blauwe potentiometer aan de rand van het bord die is bedraad voor variabele weerstand.Er zijn tien weerstanden en zes kleine condensatoren gemarkeerd 'cr' op de DS3800DBIB PCB
