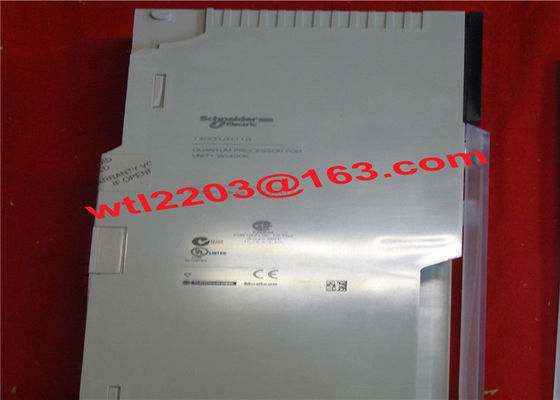

140cpu31110 Schneider Modicon Quantum Unity Processor 1 2 Modbus Plus verbinding
Snelle details:
- Schneider Electric
- - Moodicon.
- 140-CPU-311-10
- 140CPU31110
- De controleerder van de kwantumprocessor
- BESLUITENDE
- Nieuw met een jaar garantie en gebruikt met zes maanden garantie.
- Gewicht: 2,00 lbs
Meer informatie over de 140CPU31110:
Eenheidsprocessor Modicon Quantum - 548 Kb - 66 MHz
Quantum. 140CPU31110. Modicon.
Unity processor Modicon Quantum - 548 kB - 66MHz Integrated connection type 1 Modbus Plus 2 Modbus Checks Process control Memory description Internal RAM 548 kB Switch function Slide switch communication port : ASCII/RTU/Memory Slide switch memory port/off Application structure No auxiliary task 64 interrupt tasks 64 I/O interrupt tasks 16 timer interrupt tasks 1 periodic fast task 1 cyclic/periodic master task Execution time per instruction 0.12- Ik weet het niet.0.585 μs op woord 0.12- Ik weet het niet.0.585 μs Boolean 0.1- Ik weet het niet.0.27 μs op vaste punt 01- Ik weet het niet.0.27 μs zwevende punten Uitvoeringstijd voor 1 K-instructie 2.49 65 % Boolean en 35 % numeriek 1.86 100 % Boolean System overhead 1 ms - master task 0.2 ms - fast task Bus current requirement 1800 mA Local signalling 1 LED red for communications error on the Modbus Plus port (ERROR A) 1 LED red for battery needs replacing or is not present (BAT LOW) 1 LED orange for write-protected memory (memory port) 1 LED green for CPU has passed the power-up diagnostic tests (READY) 1 LED green for CPU has been started and is solving logic (RUN) 1 LED green for communications are active on the Modbus port (Modbus) 1 LED green for communications are active on the Modbus Plus port (Modbus Plus) Electrical connection 2 female connectors, type aansluiting: SUB-D 9 voor aansluiting op de Modbusbus 1 vrouwelijke aansluiting, type aansluiting: SUB-D 9 voor aansluiting op het Modbus Plus-netwerk.
Specificaties:
| Vervaardiger: |
Modicon Quantum |
| Serie: |
Quantum CPU's |
| Gewicht: |
2 lb |
| Clockfrequentie: |
66 MHz |
| Aantal slots: |
10 |
| |
16 |
| |
2 |
| |
4 |
| |
6 |
| Aantal rekken: |
2 - plaatselijke racks |
| Aantal verdeelde I/O-stations: |
63 stations - 1 rack - 3 gedistribueerde netwerken |
| Nummer van het afstands I/O-station: |
31 - 2 afstandsrekjes |
| Discrete I/O-nummer: |
8000 ingangen, 8000 uitgangen - verdeeld - per netwerk |
| |
31744 ingangen, 31744 uitgangen - op afstand |
| |
Onbeperkt (27 slots maximaal) - lokaal |
| Analog I/O-nummer: |
500 ingangen, 500 uitgangen - verdeeld - per netwerk |
| |
Invoer 1984 Uitvoer 1984 - afstandsbediening |
| |
Onbeperkt (27 slots maximaal) - lokaal |
| Applicatie-specifieke I/O: |
Precieze tijdstempel |
| |
Teller |
| |
High-speed onderbrekingsinvoer |
| |
Serieel verband |
| Aantal facultatieve modules: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Maximaal aantal verbindingen: |
Onbeperkt (AS-Interface) - lokaal |
| |
4 (AS-interface) - afstandsbediening |
| |
2 (Profibus DP) - lokaal |
| |
2 (Modbus) - RS232/485 Modbus/ASCII |
| |
2 (Modbus Plus) - lokaal |
| |
2 (Ethernet TCP/IP) - lokaal |
| |
2 (AS-Interface) - verdeeld |
| |
1 (USB) |
| Type geïntegreerde aansluiting: |
1 Modbus Plus |
| |
2 Modbus |
| Controles: |
Procescontrole |
| Geheugenbeschrijving: |
Interne RAM 548 kB |
| Schakelfunctie: |
Slide switch communicatiepoort: ASCII/RTU/geheugen |
| |
Slide switch geheugenpoort/uit |
| Toepassingsstructuur: |
Geen aanvullende taak |
| |
64 onderbrekende taken |
| |
64 I/O-onderbrekingstaken |
| |
16 timer onderbreken taken |
| |
1 periodieke snelle taak |
| |
1 cyclische/periodieke hoofdtaak |
Bestel- en verzendgegevens:
|
Categorie
|
18150 - QUANTUM CONTROLLERS, HSBY, COMM. |
|
|
Schema van de kortingen
|
PC21 |
|
|
GTIN
|
00785901663386 |
|
|
Aantal eenheden in pkg.
|
1 |
|
|
Gewicht van het pakket ((lbs))
|
1.7 |
|
|
Terugkeerbaarheid
|
Y |
|
|
Land van oorsprong
|
FR |
|
ConneXiumTM beheerde switches (vervolg) Vooraf gedefinieerde configuratiebestanden (vervolg) Voorbeeld topologie met vooraf gedefinieerde configuratiebestanden C5,C1 en C3 (1) Een gebruikelijk gebruik van deze preconfiguratie is voor het aansluiten van een koperen schakel met een glasvezelschakel op de primaire ring of het aansluiten van een glasvezelschakel met een koperen schakelDit type architectuur maakt het mogelijk om Ethernet DIO of Ethernet RIO op enige afstand van de PLC te laten vallen.De preconfiguratie van de switch maakt het ook mogelijk om Ethernet RIO en/of verschillende Ethernet DIO-apparaatwolken aan te sluiten op een secundaire ring.
1 Primaire ring, koperen/vezeloptisch medium
3 Ethernet kopadapter 140CRP31200 geïnstalleerd in het QuantumTM-rack.
4 ConneXium switch TCSESM083F23F1 met vooraf gedefinieerd configuratiebestand C2 (2)
5 ConneXium-switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C6 (2)
6 ConneXium-switch TCSESM063F2CU1/CS1 met vooraf gedefinieerd configuratiebestand C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Verbinding met Ethernet DIO-cloud, enkel kopermedium
9 Ethernet DIO-apparaatwolk (3)
10 Ethernet-communicatiemodule 140NOE771
11 Ethernet-interlinkkabel TCSECN3M3M1S4/1S4U (1 m)
