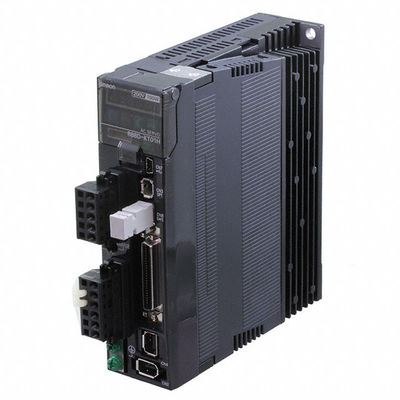

Omron R88D-KT15H Servo AC 200 ~ 230VAC Voeding 9.4A 230V Belast Servo Driver
Omron heeft een nieuwe en spannende familie compacte voedingsmiddelen ontwikkeld met dezelfde hoge kwaliteit en praktisch ontwerp dat onze vorige serie veilig, betrouwbaar en eenvoudig te installeren maakte.De nieuwe S8VK-serie is nog taaier., compacter en gemakkelijker te gebruiken.
De servo-aandrijving van R88D-KT20[] en de kleinere capaciteit zijn UL-Listed.
De servo-aandrijving van R88D-KT30 en de grotere capaciteit zijn UL-erkend.
Opmerking: 1.
De bovenstaande punten geven de individuele evaluatietests weer.
Opmerking: 2.
Sluit altijd alle verbindingen met de servo-aandrijving af voordat u isolatieweerstandstests uitvoert.
een isolatieweerstandstest uitvoeren terwijl de servo-aandrijving is aangesloten, kan de servo-aandrijving beschadigd zijn.
Verricht nooit dielektrische sterkteonderzoeken op de servo-aandrijving.
schade aan interne elementen.
Opmerking: 3.
Voor meer informatie raadpleeg de G5 serie GEBRUIKERSHANDLEIDING.
Bevestig het handleidingnummer dat is vermeld in gerelateerde handleidingen.
Opmerking: 4.
Om aan de EMC-richtlijn te voldoen, moeten de tips voor bedrading en installatie in de gebruikershandleiding van de G5-serie
Bevestig het handleidingnummer dat is vermeld in de gerelateerde handleidingen.
| Artikel 1 |
R88D-
KT01H |
R88D-
KT02H |
R88D-
KT04H |
R88D-
KT08H |
R88D-
KT10H |
R88D-
KT15H |
| Continu uitgangsstroom (rms) |
1.2 A |
1.6 A |
2.6 A |
4.1 A |
5.9 A |
9.4 A |
Invoer
vermogen
aanbod |
Hoofdcircuit |
Stroomvoorziening
capaciteit |
0.5 KVA |
0.5 KVA |
0.9 KVA |
1.3 KVA |
1.8 KVA |
2.3 KVA |
Stroomvoorziening
Spanning |
Eenfasige of driefasige 200 tot 240 VAC (170 tot 264 V), 50/60 Hz |
| Nominale stroom |
1.6/0.9 A *1 |
2.4/1.3 A * 1 |
4.1/2.4 A * 1 |
6.6/3.6 A * 1 |
9.1/5.2 A * 1 |
14.2/8.1 A *1 |
| Warmtewaarde *2 |
14.3/13.7 W * 1 |
23/19 W * 1 |
33/24 W * 1 |
30/35,5 W * 1 |
57/49 W *1 |
104/93 W *1 |
Controle
circuit |
Stroomvoorziening
Spanning |
Eenfasige 200 tot 240 VAC (170 tot 264 V), 50/60 Hz |
| Warmtewaarde *2 |
4 W |
4 W |
4 W |
4 W |
7 W |
7 W |
| Gewicht |
Bij benadering.
00,8 kg |
Bij benadering.
00,8 kg |
Bij benadering.
1.1 kg |
Bij benadering.
10,6 kg |
Bij benadering.
10,8 kg |
Bij benadering.
10,8 kg |
| Maximaal toepasselijk motorvermogen |
100 W |
200 W |
400 W |
750 W |
1 kW |
1.5 kW |
Toepasselijk
Servo-
motoren
(R88M-) |
3,000 r/min
Servomotoren |
[INC] |
K05030H
K10030H |
K20030H |
K40030H |
K75030H |
- |
K1K030H
K1K530H |
| - Ik heb het nodig. |
K05030T
K10030T |
K20030T |
K40030T |
K75030T |
- |
K1K030T
K1K530T |
2,000 r/min
Servomotoren |
[INC] |
- |
- |
- |
- |
K1K020H |
K1K520H |
| - Ik heb het nodig. |
- |
- |
- |
- |
K1K020T |
K1K520T |
1,000 r/min
Servomotoren |
[INC] |
- |
- |
- |
- |
- |
K90010H |
| - Ik heb het nodig. |
- |
- |
- |
- |
- |
K90010T |
| Specificaties |
Model |
| met een inkrementele encoder |
| Rechte as met sleutel en kraan |
| |
Spanning |
Nominale output |
met een gewicht van niet meer dan 50 kg |
| zonder rem |
200 V |
900 W |
R88M-K90010H-S2 |
| 2 kW |
R88M-K2K010H-S2 |
| 3 kW |
R88M-K3K010H-S2 |
| 400 V |
900 W |
R88M-K90010F-S2 |
| 2 kW |
R88M-K2K010F-S2 |
| 3 kW |
R88M-K3K010F-S2 |
| met rem |
200 V |
900 W |
R88M-K90010H-BS2 |
| 2 kW |
R88M-K2K010H-BS2 |
| 3 kW |
R88M-K3K010H-BS2 |
| 400 V |
900 W |
R88M-K90010F-BS2 |
| 2 kW |
R88M-K2K010F-BS2 |
| 3 kW |
R88M-K3K010F-BS2 |
Meer informatie:
De S8VK-serie biedt u niet alleen meer flexibiliteit bij het ontwerpen van uw machine,het bespaart u ook tijd en vermindert de kosten dankzij de minimale bedrading vereisten en gemakkelijke montage met één hand door de verbeterde DIN-rail montage clip.
Om ervoor te zorgen dat zij de perfecte oplossing bieden die aan iedere klant's behoefte voldoet, heeft Omron 4 verschillende families gelanceerd: de kosteneffectieve S8VK-C, de standaard met eenfasige input S8VK-G,de standaard met driefasige input S8VK-T, en de redundantie-eenheid S8VK-R.
De S8VK is ontworpen volgens de internationale veiligheidsnormen voor wereldmarkten en heeft zelfs goedkeuring voor maritieme toepassingen (S8VK-G/T/R) en draagt eengarantie op alle modellen, ongeacht het land waarnaar uw machine wordt geëxporteerdVanwege de hoge MTBF cijfers, zal je S8VK lange tijd in stabiele conditie blijven draaien.
Zelfde serie van R88-:
R88D-GN04H-ML2:Servo-aandrijving van de G-serie, 1 ~ 200 VAC, geïntegreerde MECHATROLINK II, 400 W
R88M-G40030H-BS2:G-serie/SmartStep 2 wisselstroomservomotor (cilindertype), 400 W, 200 VAC, 3000 tpm, 1,3 Nm, met rem
R88M-G40030H-BS2-D:AC-servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 Nm, incrementaal, rem, met cirkelvormige aansluiting
R88M-G40030T-BS2:AC-servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 Nm, absoluut, rem
R88M-G40030T-BS2-D:AC-servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 Nm, absoluut, rem, met cirkelvormige aansluiting
R88M-GP40030T-BS2-D:AC-servomotor, 400 W, 200 VAC, 3000 t/min, 1,3 Nm, absoluut, rem, met cirkelvormige aansluiting
| Specificaties |
Model |
| Motorvermogen |
Versnellingsverhouding |
| 50 W |
1/5 |
R88G-HPG11B05100B |
| 1/9 |
R88G-HPG11B09050B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG14A33050B |
| 1/45 |
R88G-HPG14A45050B |
| 100 W |
1/5 |
R88G-HPG11B05100B |
| Gezondheid, 1/11 |
R88G-HPG14A11100B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG20A33100B |
| 1/45 |
R88G-HPG20A45100B |
| 200 W |
1/5 |
R88G-HPG14A05200B |
| Gezondheid, 1/11 |
R88G-HPG14A11200B |
| 1/21 |
R88G-HPG20A21200B |
| 1/33 |
R88G-HPG20A33200B |
| 1/45 |
R88G-HPG20A45200B |
| 400 W |
1/5 |
R88G-HPG14A05400B |
| Gezondheid, 1/11 |
R88G-HPG20A11400B |
| 1/21 |
R88G-HPG20A21400B |
| 1/33 |
R88G-HPG32A33400B |
| 1/45 |
R88G-HPG32A45400B |
| 750 W |
1/5 |
R88G-HPG20A05750B |
| Gezondheid, 1/11 |
R88G-HPG20A11750B |
| 1/21 |
R88G-HPG32A21750B |
| 1/33 |
R88G-HPG32A33750B |
| 1/45 |
R88G-HPG32A45750B |
| 1 kW |
1/5 |
R88G-HPG32A051K0B |
| Gezondheid, 1/11 |
R88G-HPG32A111K0B |
| 1/21 |
R88G-HPG32A211K0B |
| 1/33 |
R88G-HPG32A331K0B |
| 1/45 |
R88G-HPG50A451K0B |
| 1.5 kW |
1/5 |
R88G-HPG32A052K0B |
| Gezondheid, 1/11 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG32A211K5B |
| 1/33 |
R88G-HPG50A332K0B |
| 1/45 |
R88G-HPG50A451K5B |
| 2 kW |
1/5 |
R88G-HPG32A052K0B |
| Gezondheid, 1/11 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG50A212K0B |
| 1/33 |
R88G-HPG50A332K0B |
| 3 kW |
1/5 |
R88G-HPG32A053K0B |
| Gezondheid, 1/11 |
R88G-HPG50A113K0B |
| 1/21 |
R88G-HPG50A213K0B |
| 4 kW |
1/5 |
R88G-HPG32A054K0B |
| Gezondheid, 1/11 |
R88G-HPG50A115K0B |
| 5 kW |
1/5 |
R88G-HPG50A055K0B |
| Gezondheid, 1/11 |
R88G-HPG50A115K0B |
Ons merk:
Module DCS/PLC/Sender.
[Emerson/Delta V] Module/CT Motor & Drives
[ABB] I/O-module
[AB] Module&Touch Screen
Zender.
Zender.
Servo Drive en Servo Motor.
[GE/Fanuc] IC69 serie PLC
[Mitsubishi] Servo Drive&Servo Motor
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst enz.)
Bestelproces:
1Stuur ons eerst demerk,Modelcode/afbeelding van het naambord,de hoeveelheidWe sturen u een offerte na bevestiging van het model en de hoeveelheid.
2U kunt overmaken via Paypal/Western Union/Trade assurance/T/T. Wanneer we de betaling hebben ontvangen, dan zullen we de bestelling zo snel mogelijk voor u voorbereiden.
3We kunnen volgens uw verzending de goederen verzenden, of we kunnen u ook helpen om de goederen rechtstreeks te verzenden.
4., Gewoonlijk voor onze voorraad goederen alleen nodig hebben om ongeveer 3-5 dagen.
5Als u ook vragen heeft, kunt u mij op elk moment vragen, hieronder is mijn contactpersoon.
Veelgestelde vragen
*V: Biedt u garantie voor de goederen?A: Ja, we bieden een garantie voor alle goederen van ons.
*V: Kan Wisdomlong technologische ondersteuning bieden?
A: We zijn in dit veld voor meer dan 8 jaar. Als er een probleem is, neem dan contact met ons op, we zullen een suggestie van onze
Een ingenieur om je te helpen het probleem op te lossen.
*V: Houdt Wisdomlong goederen op voorraad of handelt zij alleen?
A: We hebben een groot magazijn voor goederen. Hou veel goederen in het magazijn, dus kan een snelle levering beloven.
*V: Wat is uw MOQ?
A: We bieden u kleine MOQ voor elk item, het hangt af van uw specifieke bestelling!
*V: Test u al uw goederen voor levering?
A: Ja, we hebben 100% test voor levering.
*V: Hoe maak je onze zaken langetermijn en goede relatie?
A: We houden een goede kwaliteit en een concurrerende prijs om ervoor te zorgen dat onze klanten profiteren;
We respecteren elke klant als onze vriend en we doen oprecht zaken en maken vrienden met hen, ongeacht waar ze vandaan komen.
Stuur uw aanvraaggegevens naar de onderstaande pagina, scan "De QR-code" nu!
| Specificaties |
Model |
| Motorvermogen |
Versnellingsverhouding |
| 50 W |
1/5 |
R88G-HPG11B05100B |
| 1/9 |
R88G-HPG11B09050B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG14A33050B |
| 1/45 |
R88G-HPG14A45050B |
| 100 W |
1/5 |
R88G-HPG11B05100B |
| Gezondheid, 1/11 |
R88G-HPG14A11100B |
| 1/21 |
R88G-HPG14A21100B |
| 1/33 |
R88G-HPG20A33100B |
| 1/45 |
R88G-HPG20A45100B |
| 200 W |
1/5 |
R88G-HPG14A05200B |
| Gezondheid, 1/11 |
R88G-HPG14A11200B |
| 1/21 |
R88G-HPG20A21200B |
| 1/33 |
R88G-HPG20A33200B |
| 1/45 |
R88G-HPG20A45200B |
| 400 W |
1/5 |
R88G-HPG14A05400B |
| Gezondheid, 1/11 |
R88G-HPG20A11400B |
| 1/21 |
R88G-HPG20A21400B |
| 1/33 |
R88G-HPG32A33400B |
| 1/45 |
R88G-HPG32A45400B |
| 750 W |
1/5 |
R88G-HPG20A05750B |
| Gezondheid, 1/11 |
R88G-HPG20A11750B |
| 1/21 |
R88G-HPG32A21750B |
| 1/33 |
R88G-HPG32A33750B |
| 1/45 |
R88G-HPG32A45750B |
| 1 kW |
1/5 |
R88G-HPG32A051K0B |
| Gezondheid, 1/11 |
R88G-HPG32A111K0B |
| 1/21 |
R88G-HPG32A211K0B |
| 1/33 |
R88G-HPG32A331K0B |
| 1/45 |
R88G-HPG50A451K0B |
| 1.5 kW |
1/5 |
R88G-HPG32A052K0B |
| Gezondheid, 1/11 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG32A211K5B |
| 1/33 |
R88G-HPG50A332K0B |
| 1/45 |
R88G-HPG50A451K5B |
| 2 kW |
1/5 |
R88G-HPG32A052K0B |
| Gezondheid, 1/11 |
R88G-HPG32A112K0B |
| 1/21 |
R88G-HPG50A212K0B |
| 1/33 |
R88G-HPG50A332K0B |
| 3 kW |
1/5 |
R88G-HPG32A053K0B |
| Gezondheid, 1/11 |
R88G-HPG50A113K0B |
| 1/21 |
R88G-HPG50A213K0B |
| 4 kW |
1/5 |
R88G-HPG32A054K0B |
| Gezondheid, 1/11 |
R88G-HPG50A115K0B |
| 5 kW |
1/5 |
R88G-HPG50A055K0B |
| Gezondheid, 1/11 |
R88G-HPG50A115K0B |
Opmerking: 1. De bovenstaande punten weerspiegelen individuele evaluatietests.
Opmerking: 2. Sluit altijd alle verbindingen met de servo-aandrijving af voordat u isolatieweerstandstests op deze uitvoert.
een isolatieweerstandstest uitvoeren terwijl de servo-aandrijving is aangesloten, kan de servo-aandrijving beschadigd zijn.
Verricht nooit dielektrische sterkteonderzoeken op de servo-aandrijving.
schade aan interne elementen.
Let op: 3. Sommige servo-aandrijving onderdelen onderhoud vereisen.
Bevestig het handleidingnummer dat is vermeld in gerelateerde handleidingen.
