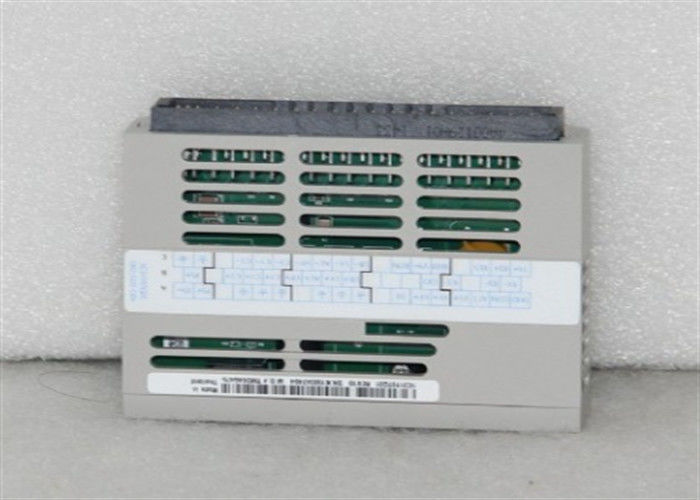

GE FANUC IC693ALG442 ENIGE-ENDE-UITGANGSCHANALEN die 0 tot +10 VV leveren
Technische specificaties voor IC693ALG442
Precies 0,25% bij 25 graden Celsius
Productbeschrijving Analoog stroom/spanning combinatie module
Status van de levenscyclus van het product* Uitgestoten/verouderd
Merk GE Fanuc
Deelnummer IC693ALG442
Serie Serie 90-30
Productbeschrijving Analoog stroom/spanning combinatie module
Nummer van de uitgangskanalen 2, enkelvoudig
Update snelheid 4 milliseconden
Uitgangsstroombereik 0-20 mA, 4-20 mA
Resolutie bij 4-20 mA 0,5 microampere
Resolutie bij 0-20 mA 0,625 microampere
Aantal Invoerkanalen 4 differentieel
Update snelheid 8 milliseconden
Inlaatbereik -0-10 Volt, -10 tot 10 Volt
Resolutie bij 0-10 V 2,5 mV
Resolutie bij -10 tot 10 V 5 mV
Inputimpedantie 800 K Ohm
Externe voedingsspanning 20 tot 30 VDC (typisch 24 VDC)
Over IC693ALG442
De IC693ALG442 is een combinatiemodule van GE Fanuc's Series 90-30 Programmable Logic Control (PLC) platform.
Deze module is een combinatiemodule en is ontworpen met vier (4) ingangskanalen die compatibel zijn met 0 tot +10 volt (unipolair),
- 10 tot +10 volt (bipolair), 0 tot 20 mA, 4 tot 20 mA en 4 tot 20 mA Verbeterde invoersignalen en twee (2) analoge uitgangen
die 0 tot en met +10 volt (unipolair), 10 tot en met +10 volt (bipolair), 0 tot en met 20 mA, 4 tot en met 20 mA uitgangssignalen leveren.
De invoerkanalen ondersteunen differentiële invoer met elk kanaal met een update snelheid van 8 ms.
de resolutie omvat 5 μA (1 LSB = 5 μA) voor 0-20 mA; 5 μA (1 LSB = 5 μA) voor 4-20 mA en 5 μA (1 LSB = 5 μA) voor 4-20 mA,
met een absolute nauwkeurigheid van ± 0,25% van de volledige schaal @ 25 °C (77 °F) en ± 0,5% van de volledige schaal boven de gespecificeerde werkingstijd
temperatuurbereik.
De uitgangskanalen zijn eenkant uitgangen met een update snelheid van 4 ms en een individuele resolutie van 0,625 μA
(1 LSB = 0,625 μA) en 0,5 μA (1 LSB = 0,5 μA) voor 4-20 mA en met een absolute nauwkeurigheid van ± 0,1% van de volledige schaal @ 25°C (77°F),
typisch; ± 0,25% van de volledige schaal @25°C (77°F), (maximaal); en ± 0,5% van de volledige schaal over het werktemperatuurbereik
(maximaal).
Deze module vereist een externe voedingsspanning van 20 tot 30 VDC met een nominale waarde van 24 VDC en een toelaatbare spanningsrimpel van
Deze module heeft een stroomverbruik van 95 mA van de interne +5V-toevoer en 129 mA van de externe stroomvoorziening.
De IC693ALG442 Analog Current/Voltage Combination Module biedt 2 stroombereiken van 4 tot 20 milliampere of 0 tot 20 milliampere.
Het biedt open-loop foutdetectie faciliteiten in de huidige modus. De unipolaire modus kan de gebruikersgegevens schalen en die modus is
Het stuurt ook statusinformatie en updates naar de PLC's, zoals de prestatiegegevens van de
de module, overbelasting open draad detectie, alarm status updates, en status updates over het vermogen van het systeem dat is
De IC693ALG442 combinatiemodule verbruikt 95 milliampere stroom van een interne +5 Volt
De 20 terminale aansluitblokken van de elektrische verbinding zijn in de vorm van een elektrische verbinding.
Als het een waarde ontvangt die buiten zijn bereik ligt, wordt het gebruik van de modules in de modules van de modules van de modules van de modules.
het omzet die waarde in de dichtstbijzijnde geldige waarde om het naar de ADC te sturen.
standaard.
