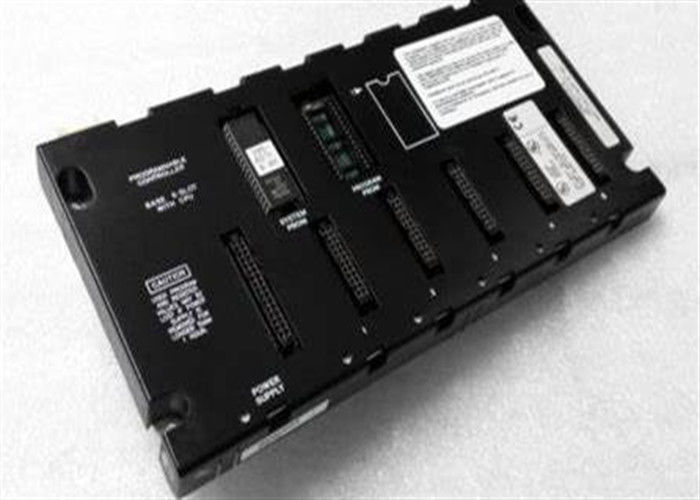

De IC693CHS397 is een 5-slot basisplaat van de serie 90-30 Programmable Logic Controller (PLC) familie.
Deze hardware maakte deel uit van GE Fanuc Automation, maar de PLC-serie en andere producten werden onlangs
De IC693CHS397 heeft in totaal vijf (5) slots en een andere niet-getelde slot die is gewijd aan de
Deze basisplaat heeft één (1) slot voor de centrale verwerkingseenheid (CPU) of speciale
Het is voorzien van een uitbreidingsslot op de
Het is mogelijk om een enkele CPU te installeren op deze machine.
Bovendien is dezelfde slot voor de CPU (Slot 1) ook ontworpen voor compatibiliteit met communicatiemodules zoals een
FIP Remote I/O scanner en soortgelijke modules.
Dit zorgt voor verbindingsveiligheid en voorkomt schade aan andere modules tijdens de installatie.
De uitbreidingspoort is een 25-pin D-shell, vrouwelijke connector gemonteerd aan de rechterkant van de hardware.
uitbreidingskabel of de invoering van meerdere uitbreidingsbasisplaten, ervoor zorgen dat de totale lengte van de kabel niet meer dan 50
De IC693CHS397 is ontworpen voor de montage van panelen via de bijgeleverde montage-tabs.
metingen 10,43 x 5,12 x 5,59 inch (W x H x D) met een intern vermogen van 270 mA bij 5 VDC.
De GE Fanuc IC693CHS397 5-slot basisplaat van GE Fanuc Series 90-30 en het is gemaakt om modulaire CPU's of centrale
De IC693CHS397 baseplaat heeft 5 slots voor het installeren van een verscheidenheid aan CPU's en andere
Technisch gezien heeft de basisplaat van de GE Fanuc IC693CHS397 6
slots totaal, niet alleen 5, maar de eerste slot aan de linkerkant is niet genummerd omdat het altijd en alleen wordt gebruikt voor het hosten van stroomvoorziening
Deze voedingsruimte is van een andere grootte en vorm dan de 5 genummerde slots.
Alleen een voedingsbron en niets anders.
De 5 belangrijkste slots in de GE Fanuc Series 90-30 IC693CHS397 5-slot CPU basisplaat bevatten 1 CPU slot die de basisplaat
De I/O-bus is ook voorzien van een I/O-uitbreidingsconnector aan de rechterrand van de I/O-bus.
de IC693CHS397 basisplaat die kan worden gebruikt om de I/O-communicatievermogen van de basisplaat verder uit te breiden dan de
4 I/O-slots kunnen worden verwerkt. Uitbreidingsbasisplaten en externe basisplaten kunnen als
een deel van een groter PLC-systeem, maar een PLC kan slechts 1 CPU-basisplaat erin hebben.
Omdat de IC693CHS397 CPU-basisplaat een modulaire CPU ondersteunt, is het gemakkelijk te vervangen of
de CPU-module indien nodig te upgraden.
