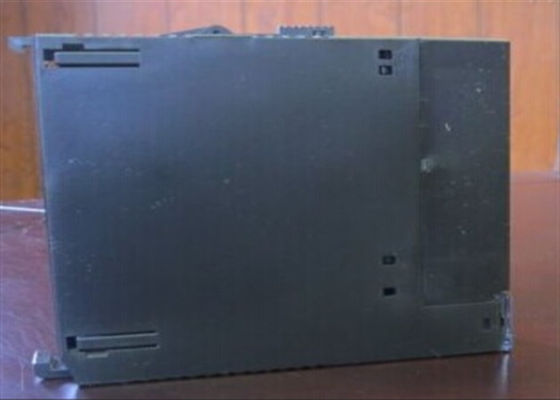

De IC693CHS398 is een Expansion baseplate van de serie 90-30 PLC-serie, voorheen door GE Fanuc nu onder Emerson
Deze module is compatibel met het koppelen met een CPU baseplate, verbinding via de uitbreidingspoort van de CPU
Met het gebruik van IC693CHS398 kan een hoger aantal I/O-modules worden bestuurd door de centrale verwerking
Afhankelijk van het gebruikte CPU-type is het aantal toegestane uitbreidingsplatformen, zoals de
IC693CHS398, per systeem verschilt specifiek, tot 4 uitbreidingsplatten tegelijkertijd met een van de CPU's 331, 340 en 341
De IC693CHS398 wordt geleverd met vijf (5) I/O-slots die
Deze slots hebben een unieke afmeting, waardoor onjuiste installatie wordt voorkomen.
Deze basisplaat vereist een speciale voedingsmodule om te kunnen werken.
Een speciale voedingsslot aan de linkerkant van de hardware.
De IC693CHS398 meet de maximale snelheid van het apparaat en de maximale snelheid van de uitbreiding.
10.43 x 5,12 x 5,59 inch (W x H x D) met een intern vermogen van 170 mA bij 5VDC. Tot een totaal van 50 voet of 15
Deze apparatuur is in de eerste plaats ontworpen om de verbinding tussen de elektronica en de elektronica te verbeteren.
ondersteunt niet de installatie van PCM-, ADC-, Bus Expansion Module (BEM) en CMM311-modules.
De IC693CHS398 basisplaat wordt geproduceerd door GE Fanuc als onderdeel van de serie 90-30 en is een uitbreidingsbasisplaat.
De IC693CHS398 uitbreidingsbasisplaat moet altijd aan de
CPU-basisplaat in een PLC, maar het kan slechts verbinden met 1 CPU-basisplaat in totaal.
de uitbreidingsbasisplaat tegelijkertijd.
Het totale aantal uitbreidingsbasisplaten waaraan de uitbreidingsbasisplaat van GE Fanuc serie 90-30 IC693CHS398 kan worden aangesloten op:
CPU's 331, 340 en 341 kunnen maximaal 4 uitbreidingsbasisplaten tegelijkertijd ondersteunen, en de
CPU's met een getal van 350 of hoger kunnen maximaal 7 uitbreidingsbasisplaten tegelijk ondersteunen.
De uitbreidingsbasis en alle andere uitbreidingsbasisplaten in een systeem moeten op een gemeenschappelijke grond worden geplaatst.
IC693CHS398 uitbreidingsbasisplaat heeft 5 slots voor het installeren van I / O-modules en het is verbonden met andere basisplaten met zijn 25-pin
D-type vrouwelijke I/O-uitbreidingsconnector aan de rechterrand.
